同軸ケーブル切断皮むき巻取結束機 最大10 mm WPM-URT-81M

📅 2025-04-28 👁️ 851
  • 製品モデル: WPM-URT-81M

  • 仕様

    適用線径: ≤10mm
    切断長さ: 1-5m
    切断精度: ±2mm/m
    巻線タイプ: 8桁シングルケーブルタイ
    巻線間隔: 80-200mm
    結束直径: ≤40mm
    ヘッド保持長さ: ≤130mm
    テール長さ: ≤200mm
    生産効率: ≤1300本/時(1-5m)
    バインディングテープ: コーティング鉄心≤7.5kg/ロール
    空気圧: 0.5-0.6mpa
    電源: 220V/50 Hz
    機械出力: 3.5 kW/H
    機械サイズ: 約1200L*1500W*1600Hmm
    機械重量: 約300KG
  • 今すぐお問い合わせ

WPM-URT-81Mは最大10 mmの同軸ケーブルを切断し、端部を皮むきしたうえで80-200 mmのピッチで巻き、40 mm以下のケーブルタイで結束する。切断長は1-5 m、精度は±2 mm/m、処理能力は1300 pcs/h。クランプと結束は空圧で作動し、使用エア圧は0.5-0.6 MPa。

同軸ケーブルは通常、作業台の切断機で切断し、手作業またはロータリーストリッパーで皮むきしたのち、巻取り・結束される。長さは各工程で測り直される。本機は1回の通しで±2 mm/mに長さを保持するため、再測定、手作業の皮むき、巻いた状態での受け渡しが除かれる。1300 pcs/hの能力は1-5 mの範囲に対する値である。

本グループで同軸専用機はこれのみである。精度階級がケーブル機との違いを成す。ここでは±2 mm/m、CPRT各機は±15 mmであり、同軸の端部は端子台ではなくコネクタに合わせる必要がある。代償は切断長1-5 mという短さと、3.5 kW・300 kgの架台であり、1200 kgのケーブルラインより大幅に軽い。

主な特長

1. 同軸の工程を1回の通しで処理:切断、端部皮むき、80-200 mmピッチの巻取り、40 mm以下の結束。

2. 対応線径は最大10 mm。細径のドロップ同軸から太径のフィーダー同軸まで同一設定で対応する。

3. 1-5 mで±2 mm/mの切断精度。本グループで最も厳しく、ケーブル機は±15 mmである。

4. 1300 pcs/hの処理能力はシリーズ最高で、1-5 mの長さに対する値。

5. 巻きピッチ80-200 mm。コイルの占有寸法を固定リングではなく梱包箱に合わせられる。

6. 0.5-0.6 MPaの空圧でクランプと結束を行う。3.5 kW、1200 × 1500 × 1600 mm、質量約300 kg。

技術仕様

項目仕様
型式WPM-URT-81M
対応電線径≤10 mm
切断長さ1-5 m
切断精度±2 mm/m
巻きピッチ80-200 mm
結束径≤40 mm
生産効率≤1300 pcs/h
使用エア圧0.5-0.6 MPa
電源220 V / 50 Hz
機械出力3.5 kW
外形寸法1200 L x 1500 W x 1600 H mm
機械質量300 kg

用途

— 監視カメラ用リード:1-3 mの細径映像同軸を切断し、コネクタ側を皮むきして巻取り・結束し、施工キットとする。

— ブロードバンド・衛星用フィーダー:7-10 mmの同軸を3-5 mに切断し、皮むき・結束して加入者向けパッケージとする。

— 業務無線・アンテナ用フィーダー:5-8 mmの同軸を定尺で結束し、皮むき端を露出させる。

— ラック・スタジオ配線:1-2 mの同軸ジャンパーを±2 mm/mで切断し、パッチパネル用に巻く。

— 試験・計測用リード:短尺の同軸組品を巻取り・結束し、コネクタ嵌合に合わせて皮むき深さを保持する。

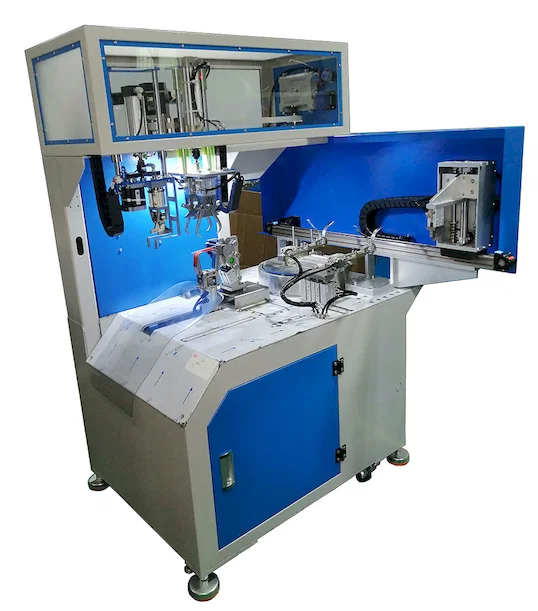

CEマークとLCDを備えたWPM-URT-81M 同軸ケーブル切断・皮むき・巻取・結束機各部名称:LCD画面、刃物ラック組立、電線矯正器、操作パネル銅線端と錫メッキ端を露出させ、束ねた青い皮むき電線サンプル
