電線皮むき切断巻き結束機 4-8mm 380kg WPM-B1L

📅 2025-04-28 👁️ 756
  • 製品モデル: WPM-B1L

  • 仕様

    モデル番号: WPM-B1L
    ワイヤー外径: 4 - 8 mm
    巻線長さ: 3 - 20 m
    生産性: 250 - 380 個/h
    電源: 110, 220 V (50 - 60 Hz)
    電力: 3.5 kW
    寸法: 1900 * 750 * 1900 mm
    重量: 380 kg
  • 今すぐお問い合わせ

WPM-B1Lは、外径4~8mmのケーブルを対象に、皮むき、切断、巻き、結束を1工程で行う。巻き長さは3~20m。

この径のケーブルは剛く、20mを手で巻くには2人を要し、束を取り扱う間に皮むき端が曲がりやすい。本機は独立したペイオフスタンドからインラインで皮むきと巻きを行い、コイルは一度形成され、結束された状態で出るため、梱包前の巻き直しが不要である。

グループ内ではB1Lが太径仕様である。外径4-8mm、長さ3-20m、3.5kW駆動で250-380pcs/h。CROとHCROはUSB/DCサイズを毎時最大700個で流し、02SLは5mmまでだが両端を皮むきして20mmまで結束し、02Lは同じ4-8mmの範囲をケーブルではなくチューブに適用する。

主な特長

1. 皮むき、切断、巻き、結束の4工程を4-8mmケーブルでインライン実行する。

2. 巻き長さ3-20m。巻き機で形成し、独立ペイオフスタンドから供給する。

3. 毎時250-380コイル。細いUSB線ではなく重量級の4-8mmケーブルに合わせた能力。

4. 110/220V、50/60Hzで3.5kW駆動。設置寸法1900 x 750 x 1900 mm、質量380kg。

5. 皮むきヘッドがサイクル内でケーブル端を整えるため、コイルは端末加工済みリードを伴って出る。

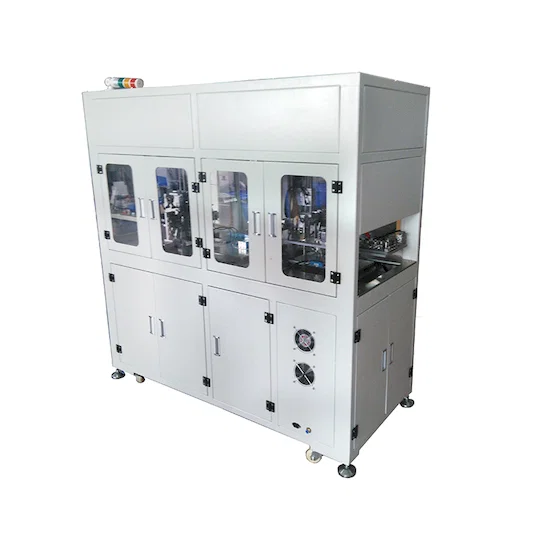

6. タワーランプと4つの点検窓により、ガードを開けずにステーション状態を確認できる。

技術仕様

項目仕様
型式WPM-B1L
機能皮むき、切断、巻き、結束
線外径4-8 mm
巻き長さ3-20 m
生産能力250-380 pcs/h
電源110 / 220 V、50-60 Hz
出力3.5 kW
外形寸法1900 x 750 x 1900 mm
質量380 kg
ペイオフ独立リールスタンド

用途

— AC電源ケーブル4-8mm:家電組立用に皮むき、巻き、結束。

— DC出力ケーブル:端末加工済みリードを持つ3-20mのコイル。

— 延長・ジャンパリード:小売梱包用に巻いて結束。

— ケーブル組立工場:太径ケーブルのインライン皮むきと巻き。

— 機械メーカー:装置配線用に定寸の結束コイルを供給。
