空圧式 卓上型ターミナル加締め機 1.3トン WPM-5ND

📅 2025-04-28 👁️ 285
  • 製品モデル: WPM-5ND

  • 仕様

    モデル番号: WPM-5ND
    圧着範囲 非絶縁端子: ≦ 16m㎡
    圧着範囲 事前絶縁端子: ≦ 6 m㎡
    圧着範囲 ニードルチューブ端子: ≦ 35 m㎡
    プレス容量: 1.3T
    気圧範囲: 0.4-1 MPa
    測定: 260*120*140mm
    重量: 4kg
  • 今すぐお問い合わせ

WPM-5NDは、皮むき済みの電線端に1.3トンの空圧ラムで端子を圧着する卓上型の空圧式ターミナル加締め機である。1つの架台で3種類の端子群に対応し、裸端子は16 mm²まで、絶縁付き端子は6 mm²まで、管形フェルールは35 mm²までを扱う。0.4〜1 MPaの工場エアで運転し、作業台に電源を必要としない。

手作業の加締めは作業者の握力に依存するため、シフトの中で加締め高さが変動し、緩い端子がハーネス板まで流れてしまう。WPM-5NDでは複動式のエアシリンダーが一定の圧力でダイを閉じるため、1本目から最終本まで加締め高さが同じに保たれる。ダイは2本のねじを緩めて交換し、透明な端子ガードには絶縁端子の色区分に対応する赤・青・黄の表示があるため、電線を当てる前にプレスのダイを確認できる。

WPM空圧シリーズの中で5NDは、皮むきではなく端末処理を行う唯一の機種である。WPM-305、310、315、330、416は絶縁を切断・引き抜き、5NDはダイを閉じる。35 mm²のフェルール容量は、同じ機械の裸端子の上限16 mm²を上回るため、2連フェルールや太い制御線も2台目のプレスなしで処理できる。

主な特長

1. 0.4〜1 MPaで作動するエアシリンダーが生む1.3トンの加締め能力。モーターも220 V電源も作業台に不要である。

2. 1つの架台で3つの加締め範囲:裸端子16 mm²まで、絶縁付き端子6 mm²まで、管形フェルール35 mm²まで。

3. 2本のねじで固定する交換式ダイ。透明ガードは絶縁端子の色区分に対応して赤・青・黄で表示される。

4. ラムは全ストロークを通じて2枚の鋼板の間で案内され、端子の圧縮中もダイ面の平行を保つ。

5. 加締め部を覆う跳ね上げ式ポリカーボネートガード。端子装填時に開き、プレスサイクル中はダイの上に閉じる。

6. 260 × 120 × 140 mmのベースに上部取手を一体化した4 kgの本体。作業台間を移動し、棚に収納できる。

技術仕様

項目仕様
型式WPM-5ND
機種空圧式 ターミナル加締め機
加締め能力1.3 T
加締め範囲(裸端子)16 mm²以下
加締め範囲(絶縁付き端子)6 mm²以下
加締め範囲(管形フェルール)35 mm²以下
エア圧0.4〜1 MPa
外形寸法260 × 120 × 140 mm
質量4 kg

用途

— 制御盤の組立:0.5-2.5 mm²の可撓線に色分けされた2連フェルールを加締め、端子台へ挿入する。

— 自動車ハーネスライン:バッテリー、アース、スターター線の4-16 mm²裸端子(丸形・平形)。

— 家電の生産:モーター、ヒーター、扉スイッチの内部配線に6 mm²までの絶縁付き端子。

— 開閉装置・計器盤:引き込み電源や変流器配線の35 mm²までの管形フェルール。

— 受託ハーネス工場:電動圧着機を導入するほどでない小ロットや手直しで、工場エアのみがある箇所。

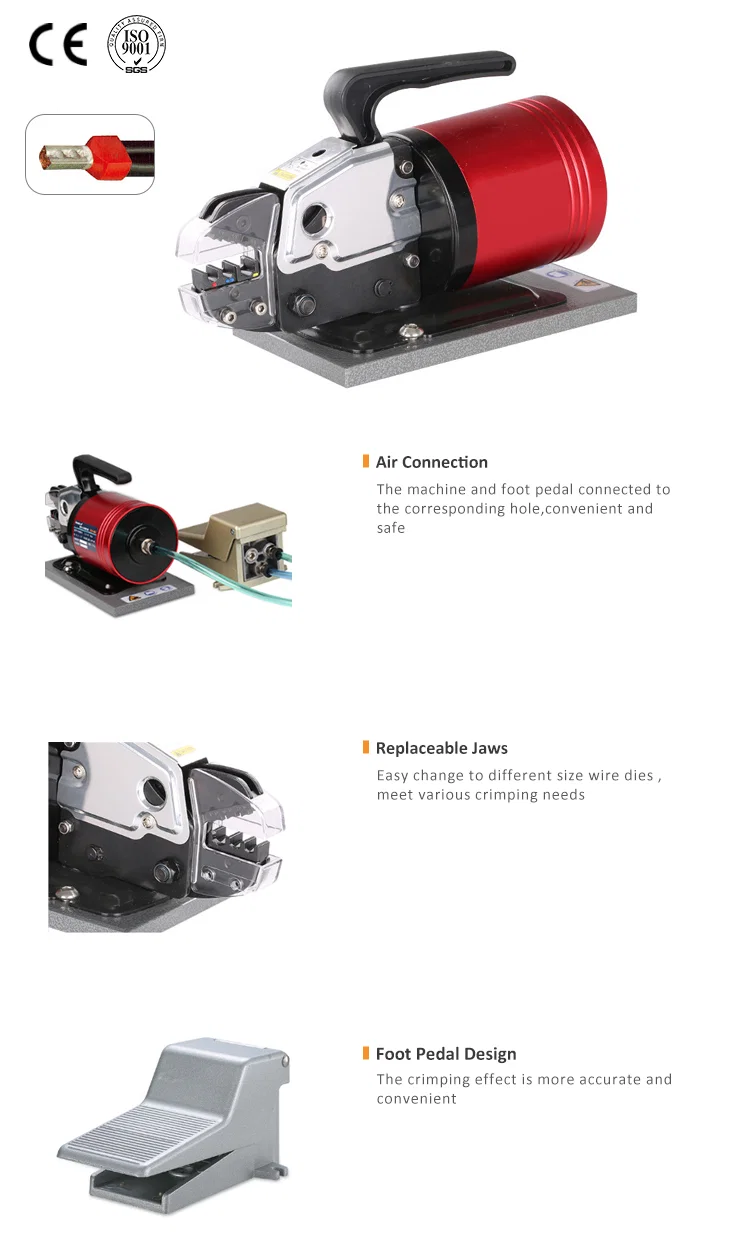

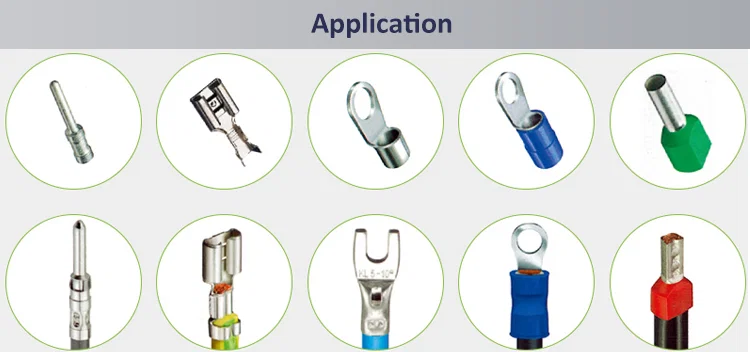

フットペダルの脇に赤色シリンダー本体を置いた空圧式加締め機丸形、平形、フェルールなど10種の加締め端子
