熱収縮チューブ自動装着機 切断・挿通・加熱仕様 WPM-814
熱収縮チューブ自動装着機 切断・挿通・加熱仕様 WPM-814 Thumb 熱収縮チューブ自動装着機 切断・挿通・加熱仕様 WPM-814 Thumb
Video Thumbnail

熱収縮チューブ自動装着機 切断・挿通・加熱仕様 WPM-814

📅 2025-04-28 👁️ 2,190
  • 製品モデル: WPM-814

  • 仕様

    モデル番号: WPM-814
    機能: ワイヤー摩耗チューブの熱収縮、チューブ断熱材の挿入、ワイヤーのねじ切り、ワイヤー接続

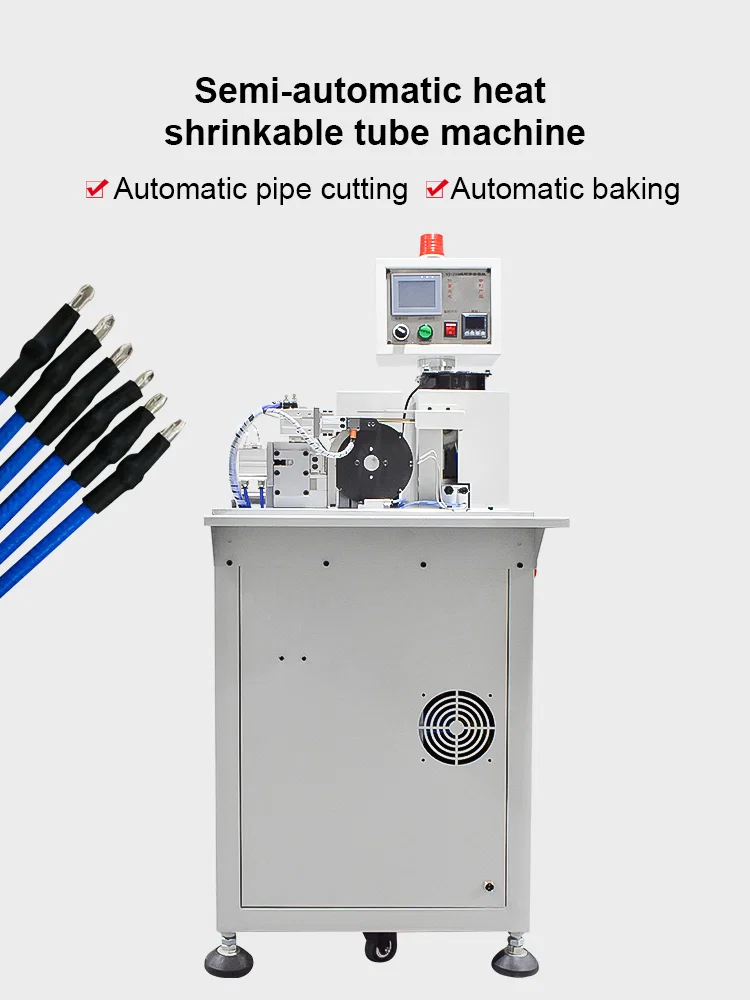

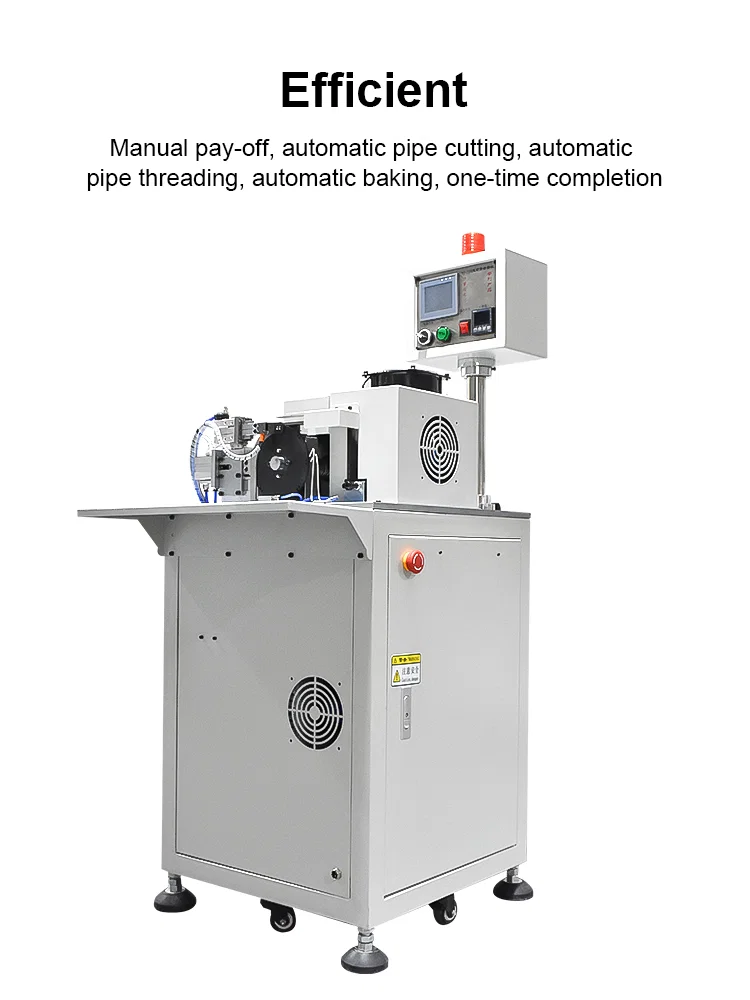

    操作: 手動ペイオフ、自動パイプ切断、自動パイプスレッディング、自動バンキング、1回限りの完了
    速度: 高速位置決め
    精度: 高精度
    インターフェース: 大画面とボタン
    加熱時間: 設定されたベーキング時間後、自動復帰
  • 今すぐお問い合わせ

WPM-814は、ワイヤハーネス生産向けの全自動熱収縮チューブ機である。1サイクルでチューブを定尺に切断し、電線端へ通し、加熱室を通過させる。手作業は電線の供給のみである。コネクターを取り付ける前に単線や短い分岐へ熱収縮チューブを装着するハーネス工場向けに製作され、チューブ位置と収縮品質が1本ごとに再現することを前提とする。

手作業による切断と挿通は、セル内で最も遅い工程である。チューブ長がばらつき、切断端がほつれ、各端部にヒートガンを当てると収縮が不均一になり、チューブ脇の絶縁体が焦げる。WPM-814はチューブを切断し、精密な通しパイプを通して電線へ押し込み、加熱室で収縮させ、各サイクル後にヒーターが自動で起点へ戻る。チューブは成形や拡開を施さずに電線へ装着される。

チューブ切断機と異なり、WPM-814は挿通と加熱も行うため、切断したチューブがトレーで2人目の作業者を待つことがない。フットペダルで運転する半自動収縮ステーションと異なり、一連の動作を単独で完了し、各機械は顧客の電線サンプルに基づいて製作されるため、混在するハーネスバッチも新しい治具なしで切り替えられる。

主な特長

1. 1つの自動サイクルに3つのステーション(チューブ切断、挿通、加熱)を備え、手作業は電線供給のみ

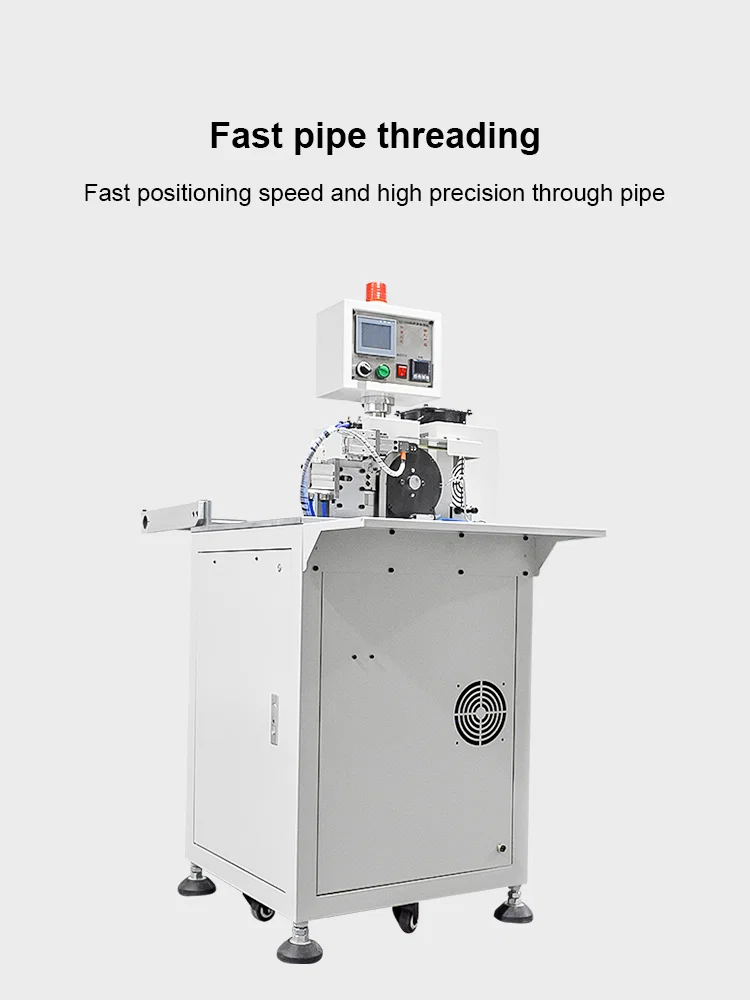

2. 精密な通しパイプが、収縮ストローク前に切断チューブを電線端へ導く

3. 収縮サイクルごとにヒーターが自動で起点位置へ戻る

4. 支柱アーム上の大型タッチスクリーンでパラメータを入力し、素早く位置決めできる

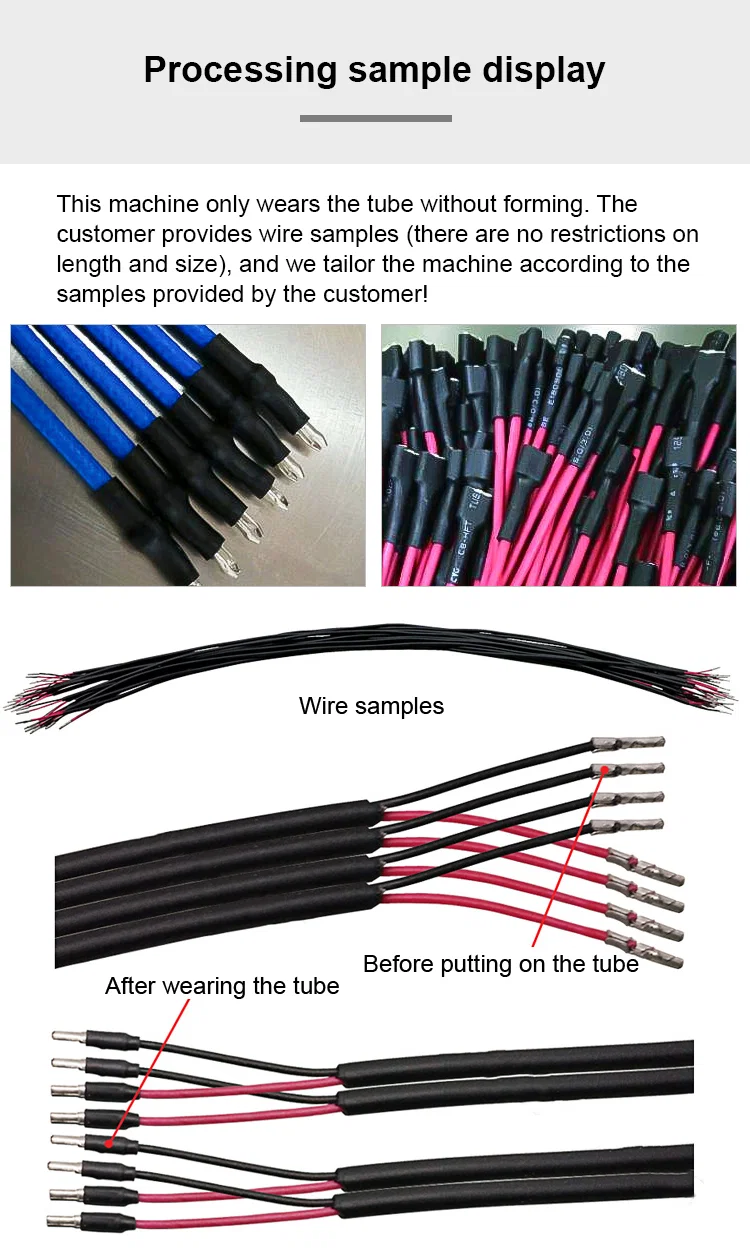

5. チューブを成形せずに装着するため、あらかじめ切断したスリーブを収縮前に拡開しない

6. 顧客の電線サンプルに基づき製作。キャスターとアジャスタ付き床置きキャビネット、非常停止、警報灯を備える

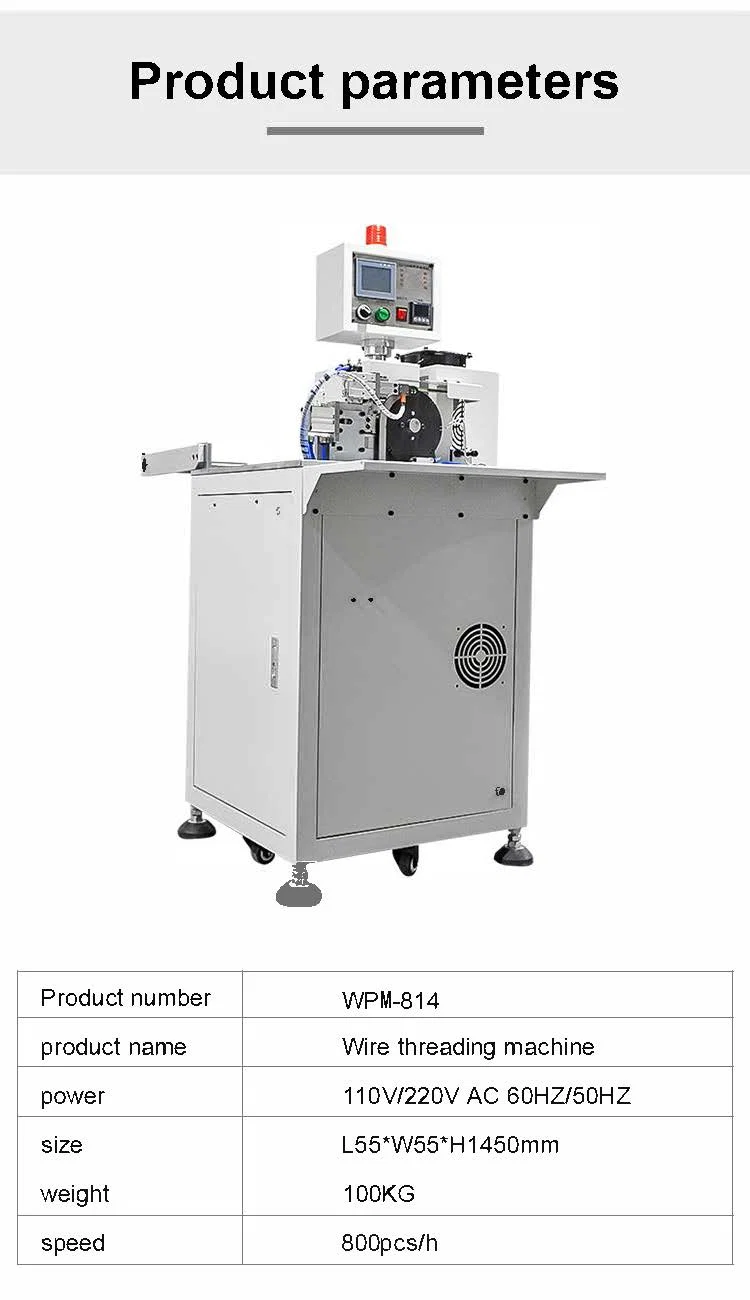

技術仕様

項目仕様
型式WPM-814
機械種別自動熱収縮チューブ装着機
操作方式自動、電線供給のみ手作業
工程チューブ切断、挿通、加熱
ヒーター復帰自動
チューブ成形なし、成形せずに装着
制御大型タッチスクリーン、支柱取付
段取り顧客の電線サンプルに基づき構成
フレーム床置きキャビネット、キャスターとアジャスタ

用途

— 自動車ハーネス:単芯線の圧着スプライスや分岐部に熱収縮チューブを装着する

— 家電ハーネス:ハウジングを装着する前に端子端へスリーブを付ける

— センサー・制御ケーブル組立:ケーブル端のはんだ接合部や圧着接合部にチューブを装着する

— 盤・開閉装置の配線工場:端末処理前に識別用スリーブを装着する

— 電源コード生産:オーバーモールド前にプラグ端へチューブを装着する

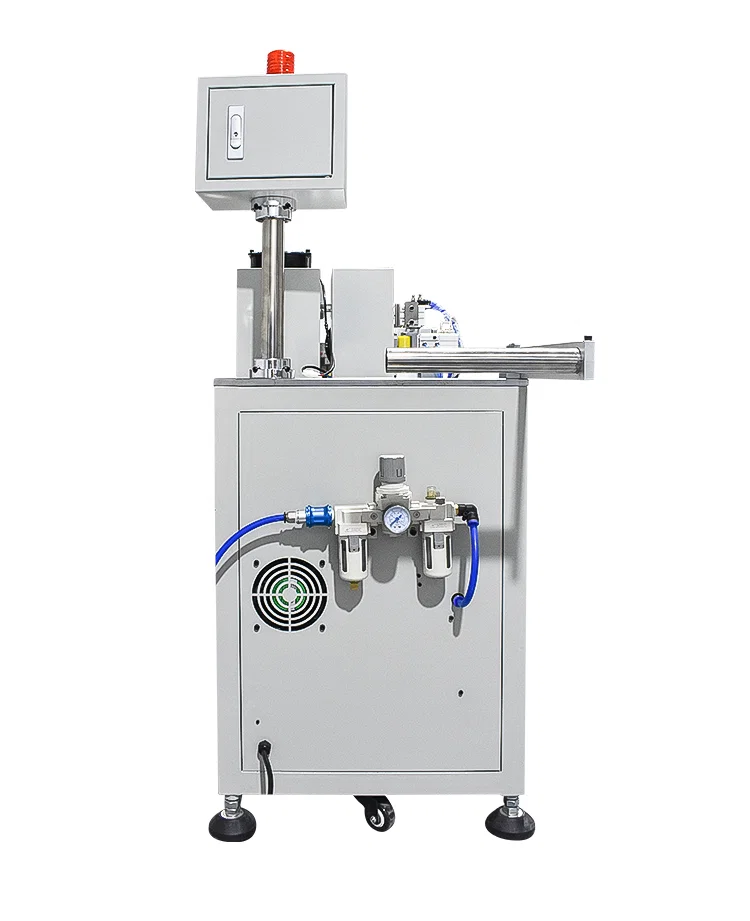

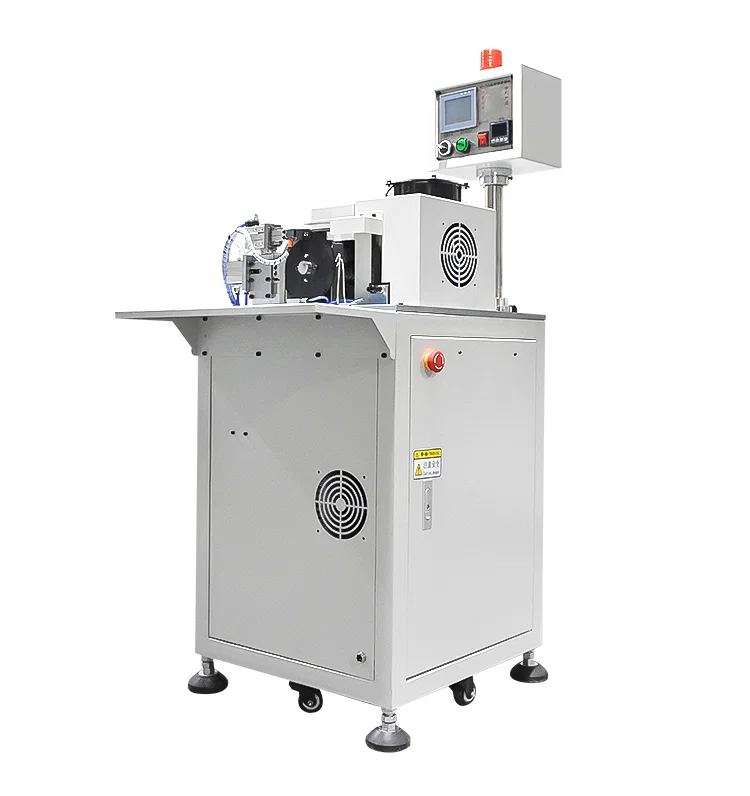

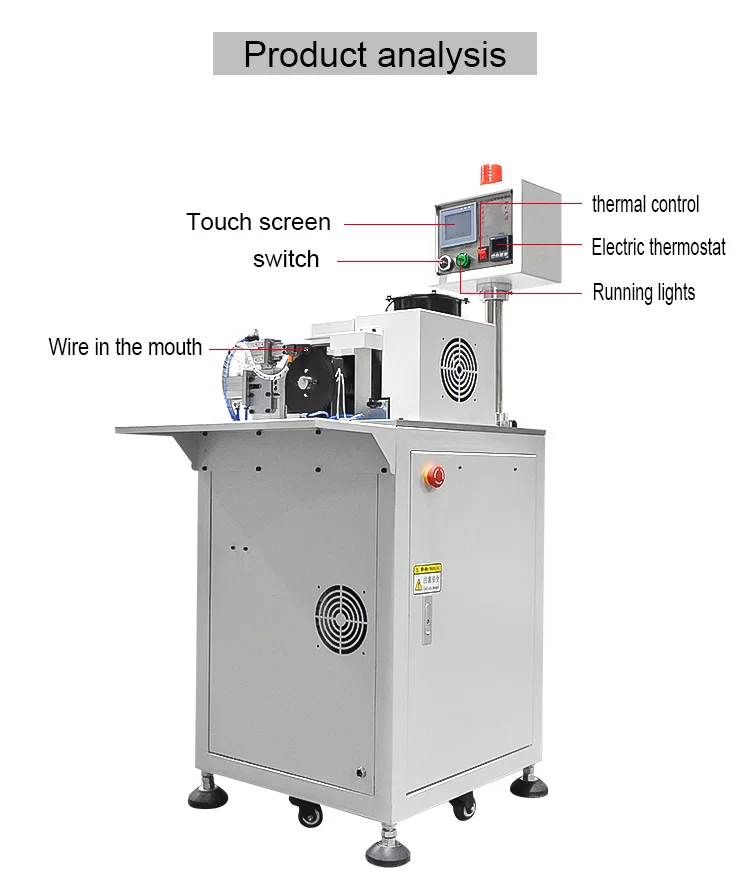

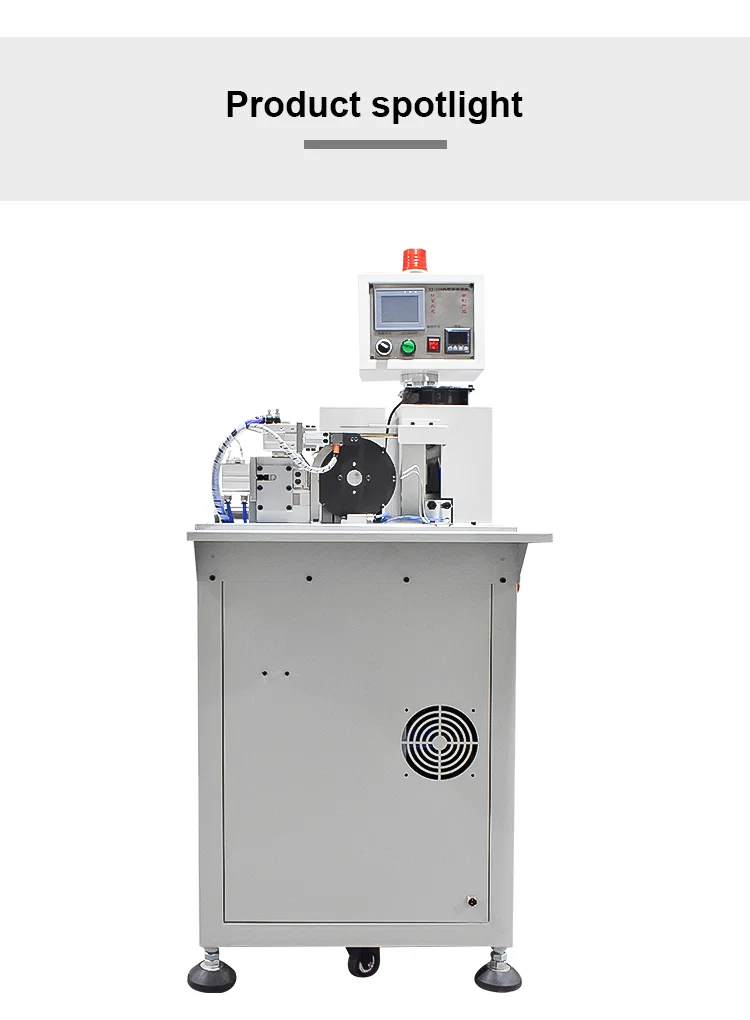

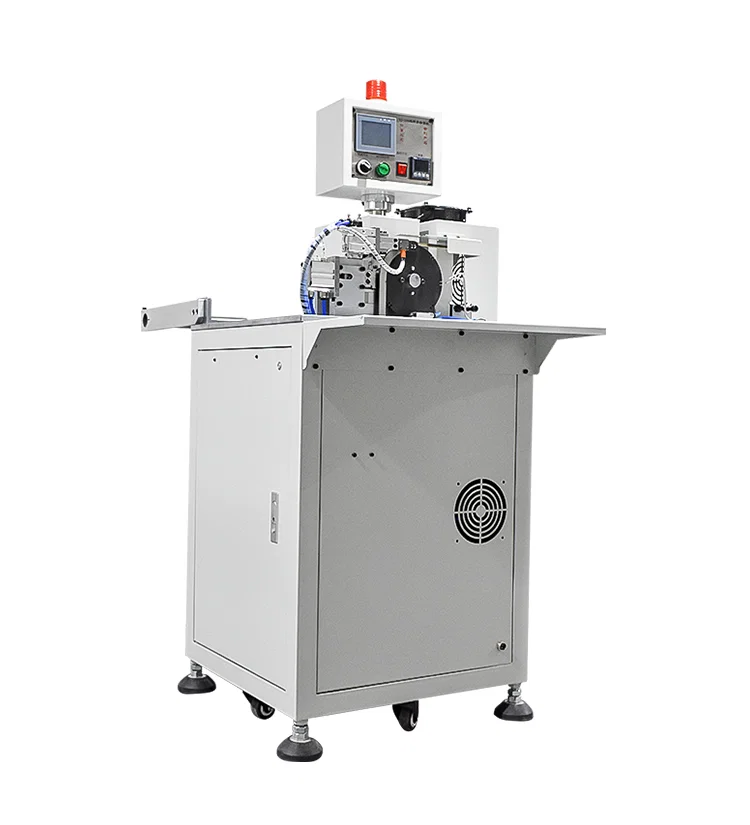

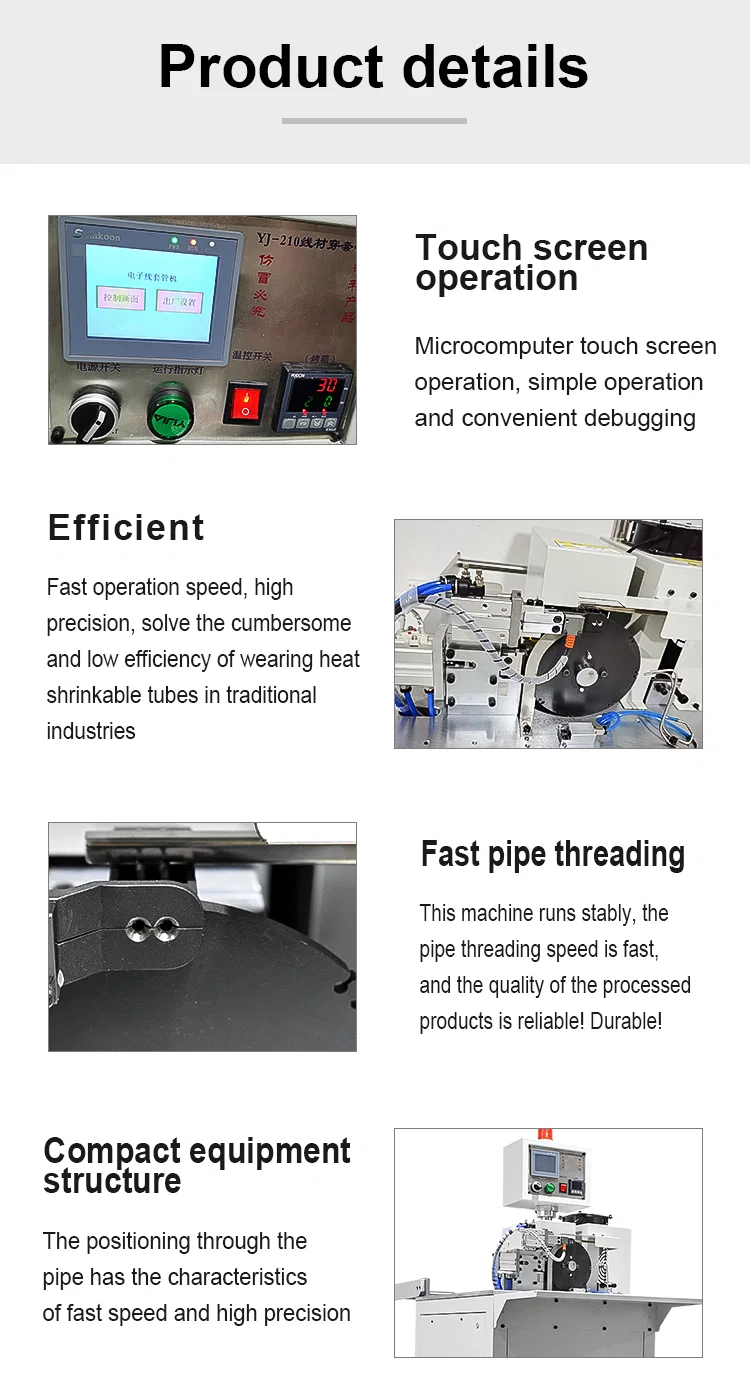

WPM-814 semi-automatic heat shrink tube machine front view with control panel and cabinetAngled side view of WPM-814 heat shrink tube machine with cutting head and heaterWPM-814 three-quarter view showing pipe threading head and table-level controlsHeat shrink tubing samples: blue and pink wires with tube ends before and after shrinkingWPM-814 machine photo above parameter table listing 110V/220V, 100kg and 800pcs/hWPM-814 labelled parts: touch screen, switch, wire inlet, thermal control and thermostatDetail collage of WPM-814: touch screen, cutting head and threading mechanism close-upsWPM-814 front elevation view with cabinet, casters and levelling feetWPM-814 three-quarter front view with cutting head, tray and control boxWPM-814 right side view showing heater tunnel, cooling fan and emergency stopWPM-814 rear view with air regulator, filter lubricator and pneumatic tubing
