OTP圧着刃物 DC53タングステン鋼 60HRC JW-BL01
OTP圧着刃物 DC53タングステン鋼 60HRC JW-BL01 Thumb

OTP圧着刃物 DC53タングステン鋼 60HRC JW-BL01

📅 2025-04-29 👁️ 2,383
  • 製品モデル: JW-BL01

  • 仕様

    材質: DC53
    硬度: 60度
    耐用回数: 5000万回以上
    処理: 真空熱処理
    用途: OTP端子圧着
  • 今すぐお問い合わせ

JW-BL01は、自動端子圧着機用のOTP規格圧着刃物である。OTPアプリケーターにおいて切断を担う部品であり、ケーブル端を直角に切り揃え、圧着ストロークの手前で絶縁を開く。機械が端子を次々と処理する間、工具に装着されたまま使用される。それ自体は機械ではなく、ワイヤハーネス工場向けの補修部品である。

刃物は日本のDC53タングステン鋼から研削し、真空熱処理で硬度60に仕上げる。DC53はこの硬度で刃先を標準的な金型鋼よりはるかに長く保持するため、撚り銅線に対しても皮むき先端が丸まらない。定格寿命は5000万サイクル以上である。平坦なOTP本体には2又の皮むき先端を持ち、絶縁の両側を同じ深さで切り、裂けた肩ではなく直角の肩を残す。

端子圧着機の標準OTPアプリケーターに適合し、工具の設定を変えずに摩耗・欠け・研磨済みの刃物と交換できる。先端の開きは端子と電線の仕様に従うため、注文は機械型式と端子番号に基づいて行う。ラインに予備を1組常備するのが一般的である。

主な特長

1. 材質は日本のDC53タングステン鋼。靭性だけでなく高硬度での耐摩耗性を重視して選定している。

2. 真空熱処理後の硬度は60 HRC。皮むき先端が銅線に対して欠けずに刃先を保つ範囲である。

3. 寿命は5000万サイクル以上。稼働中の端子機における刃物交換時期の目安となる。

4. OTP形状は平坦な本体に2又の皮むき先端を備え、絶縁の両壁を同じ深さで切る。

5. 取付は丸穴1個で、既存のアプリケーターピンに位置決めし、ねじ1本で固定する。

6. 端子圧着機のOTPアプリケーター用で、使用中の端子・電線仕様に合わせて製作する。

技術仕様

項目仕様
型式JW-BL01
刃物種類OTP圧着刃物
材質DC53タングステン鋼
硬度60 HRC
熱処理真空熱処理
寿命5000万サイクル以上
固定方法丸穴1個(写真参照)
用途端子圧着機、ワイヤハーネス製造

用途

— OTPアプリケーターを備えた自動端子圧着機。圧着ストローク前のケーブル端切断と絶縁皮むき。

— PVC・XLPE絶縁の撚り線を流すハーネス組立ライン。皮むき長さが短く、直角を保つ必要がある工程。

— 複数の端子品番を1台で共有する端子機。アプリケーターと一緒に刃物を交換する。

— 既存のツールホルダーに合わせた交換刃物を要する、再構築・輸入のOTPアプリケーター。

— 予防保守。刃先の摩耗が素線のはみ出しや絶縁肩の毛羽立ちとして現れる前に刃物を更新する。

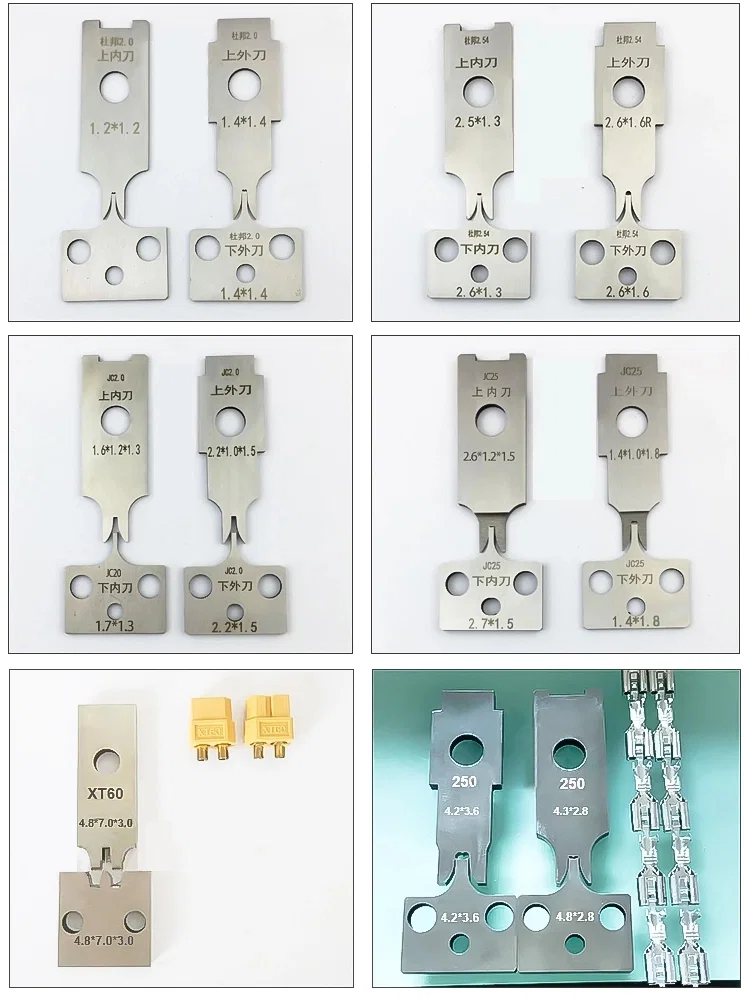

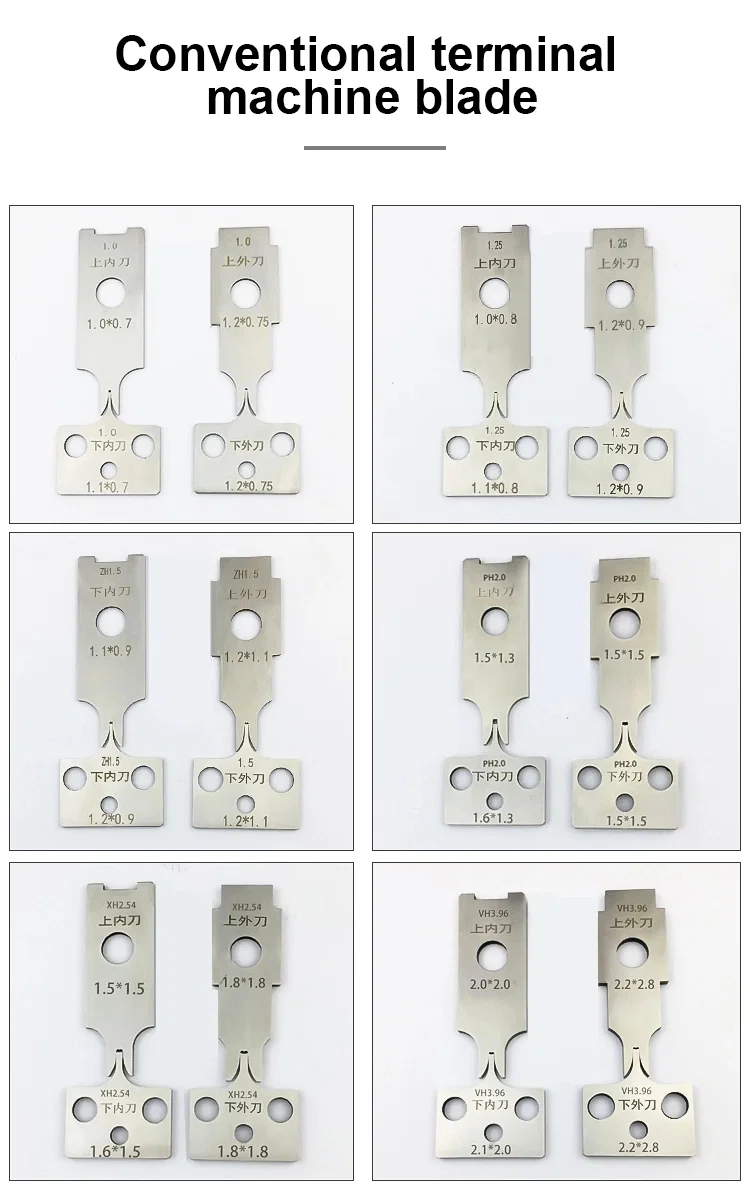

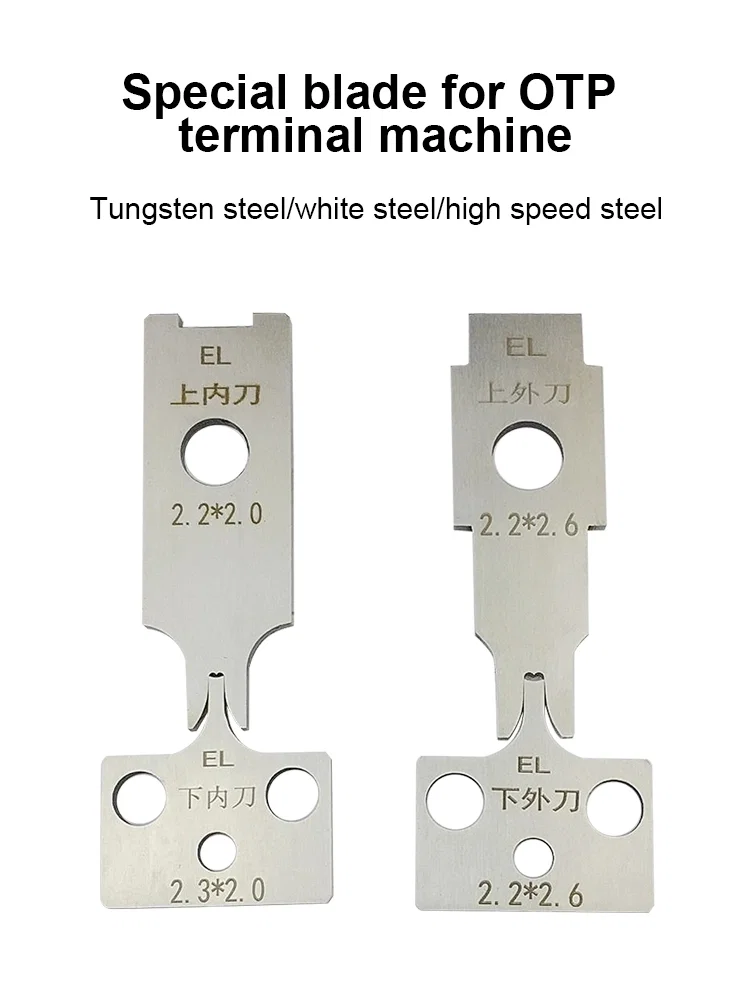

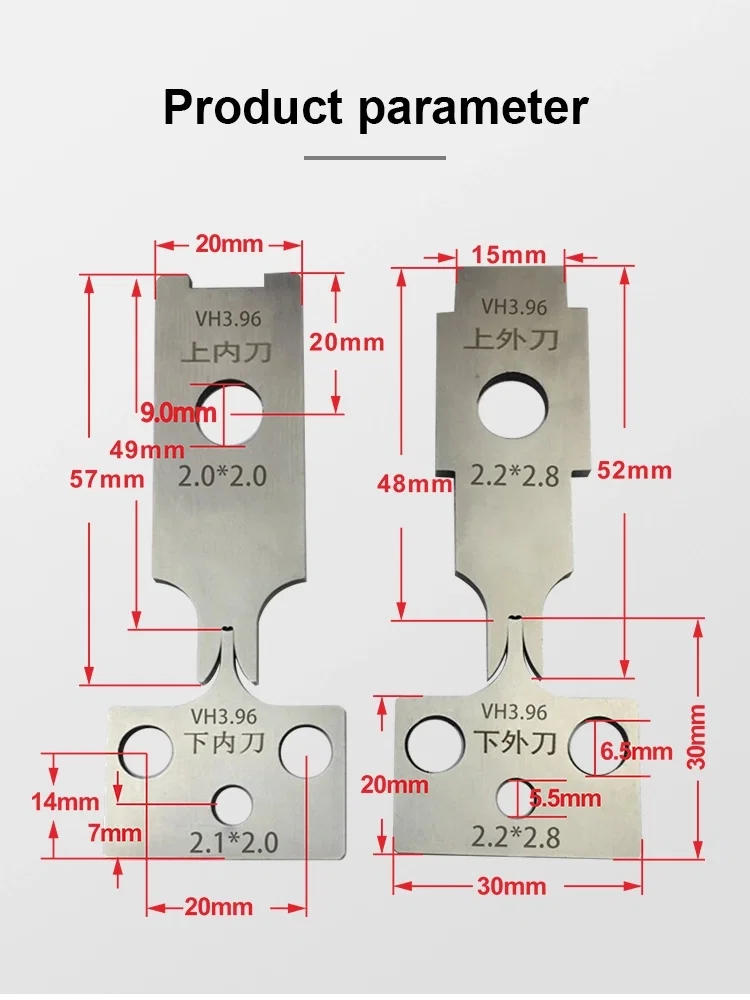

Conventional terminal machine blade sets labelled 1.0, 1.25, 2H1.5, PH2.0, XH2.54 and VH3.96Dimension drawing of VH3.96 upper and lower crimping blades with millimetre measurementsCrimping blade sets for Dupont 2.0, JC25, XT60 and 250 terminals in grid layoutSpecial OTP terminal machine blades marked EL, sizes 2.2x2.0 and 2.2x2.6
