空気圧皮むき機用DC53丸刃 34x30x3.0mm JW-BL12
空気圧皮むき機用DC53丸刃 34x30x3.0mm JW-BL12 Thumb

空気圧皮むき機用DC53丸刃 34x30x3.0mm JW-BL12

📅 2025-04-29 👁️ 273
  • 製品モデル: JW-BL12

  • 仕様

    ブレード材質: DC53鋼
    ブレードサイズ: 34×30×3.0mm
    適用機械: 空気圧剥離機
    用途: ワイヤーストリッピングマシン用
  • 今すぐお問い合わせ

JW-BL12は、空気圧式皮むき機用のDC53鋼丸刃である。刃物寸法は34 x 30 x 3.0 mmで、1セット2枚入りとして供給する。これが皮むきヘッドの形態であり、2枚が対で動作し、単独では用いない。

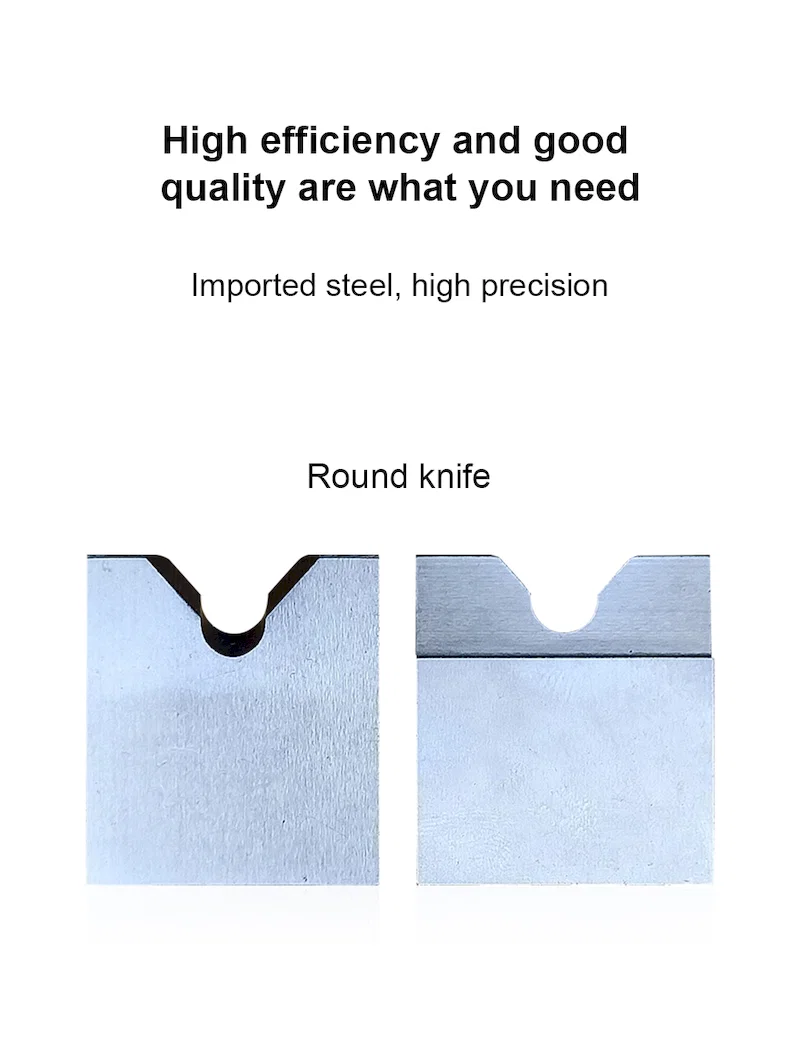

各枚は平板で、片側の縁に円弧ノッチが切られている。2枚を閉じ合わせると2つのノッチがケーブルの入る丸い開口を形成し、円弧刃が絶縁体を横切るのではなく導体の周囲で切断する。これにより空気圧ヘッドは素線を傷めずに皮むきできる。DC53は冷間加工用金型鋼であり、円弧刃は同一線径の長いロットを通じても形状を保つ。板厚3.0 mmは、ヘッドが素早く閉じるのに十分薄く、ホルダー内で平坦を保つのに十分な剛性がある。

円弧半径をケーブルに合わせる必要があるため、セットは使用する電線範囲に合わせて発注する。2枚は同時に交換する。片方のノッチが他方より摩耗すると開口が真円でなくなり、皮むきが不均一になるため、1枚だけの交換は問題を次のケーブルへ移すだけである。メーカーは本刃を全電線に適するとしている。

主な特長

1. DC53鋼の本体:冷間加工用金型鋼であり、同一線径の長ロットでも円弧形状を保つ。

2. 対になる円弧ノッチ:2枚の半径ノッチが丸い開口を形成し、導体の周囲で絶縁体を切る。

3. 板厚3.0 mm:空気圧の高速閉止に十分薄く、ホルダー内で平坦を保つ剛性を持つ。

4. 1セット2枚:開口は2枚が同じ状態にあることで決まるため、対で供給する。

5. 寸法:34 x 30 x 3.0 mm。対象の空気圧式機械の皮むきヘッドに適合する板寸法である。

6. 適用範囲:空気圧式皮むき機と電線皮むき機。ハーネス作業での皮むきとケーブル切断に用いる。

技術仕様

項目仕様
型式JW-BL12
品目空気圧式皮むき機用丸刃
刃物材質DC53鋼
刃物寸法34 x 30 x 3.0 mm
数量1セット2枚
対応機空気圧式皮むき機、電線皮むき機
電線範囲全電線に適合(メーカー仕様)
用途電線の皮むき、ケーブルの切断、ハーネス製造

用途

— 単芯ケーブルを皮むきする空気圧式皮むき機。対の円弧ノッチが導体の周囲で閉じる

— ハーネス組立の電線皮むき機。同一線径を長ロットで切断・皮むきする

— 絶縁付き装置内電線や配線材。丸い開口での皮むきが素線を残す

— 開口が真円でなくなり皮むきが不均一になった時の対交換

— 固定の電線範囲を流す機械で、ライン上のケーブルサイズごとに1セットを保持する

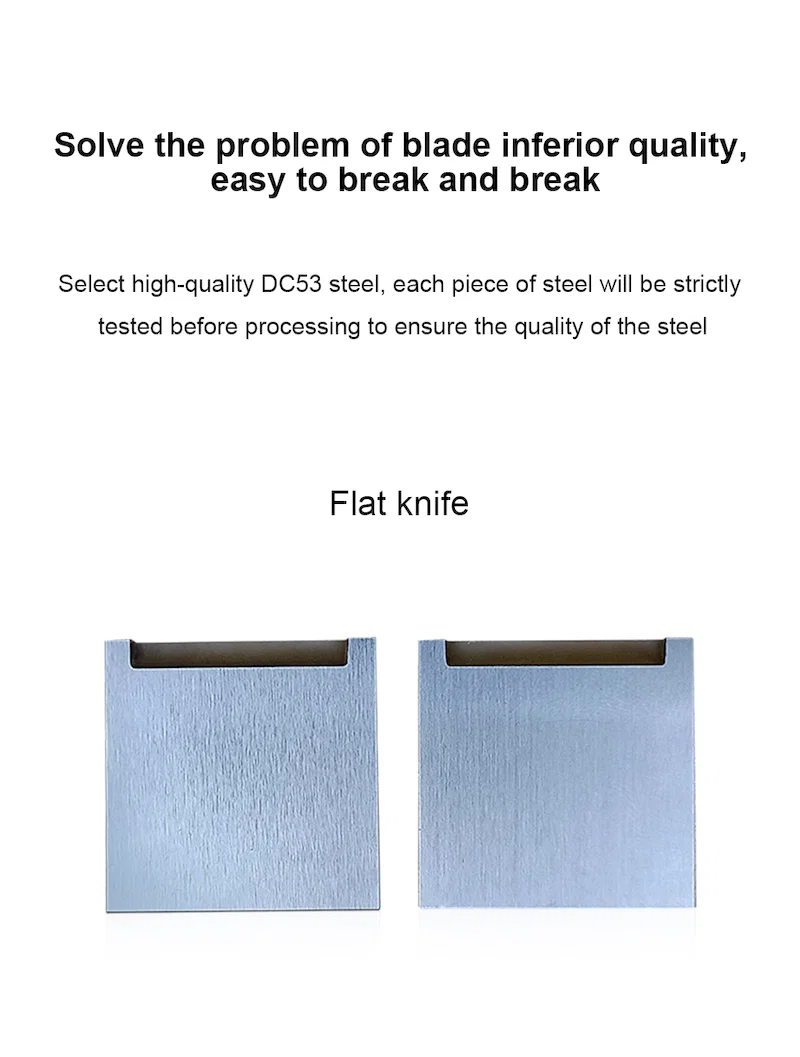

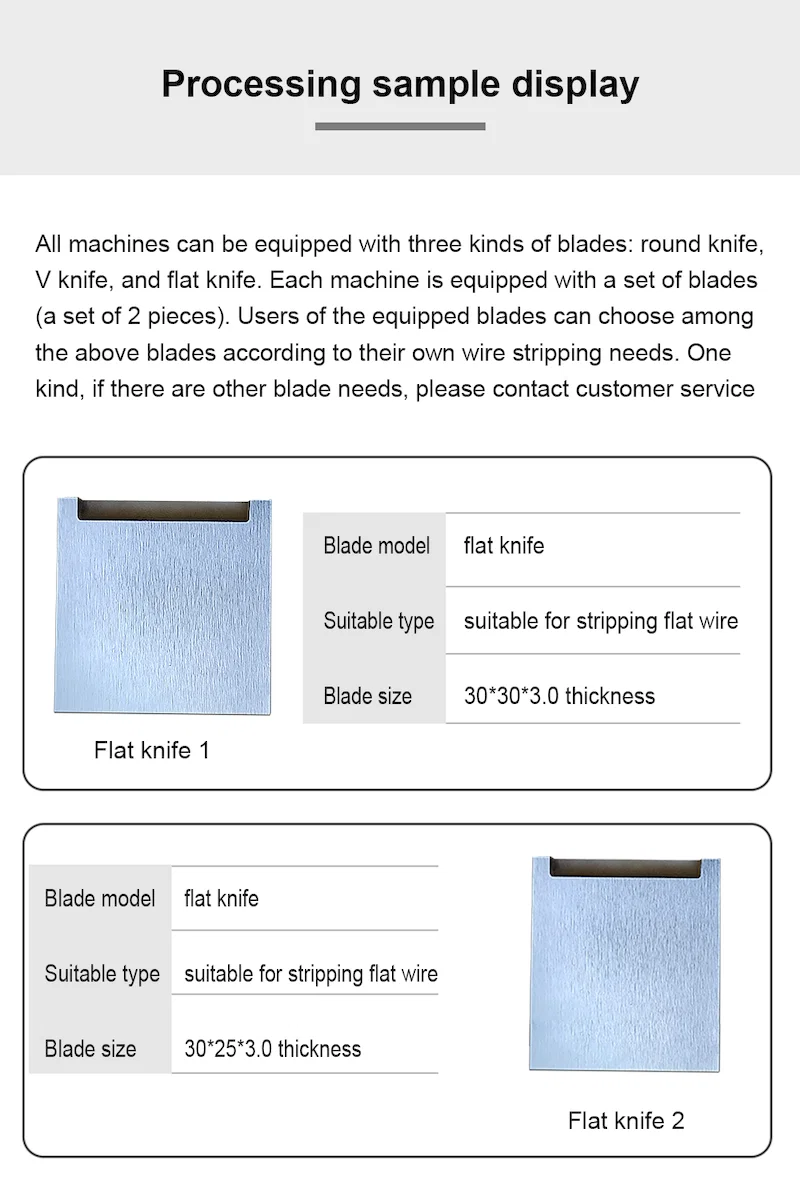

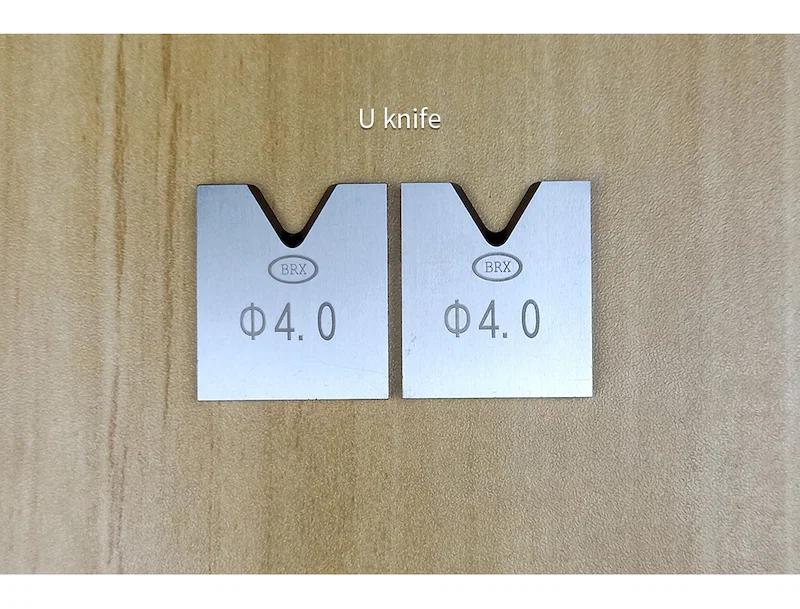

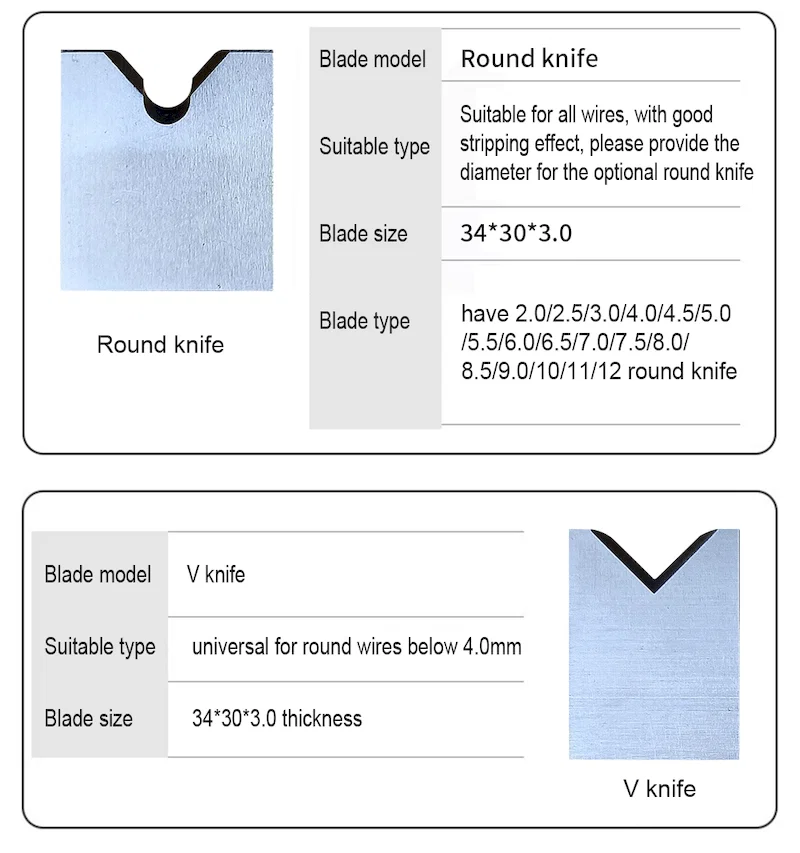

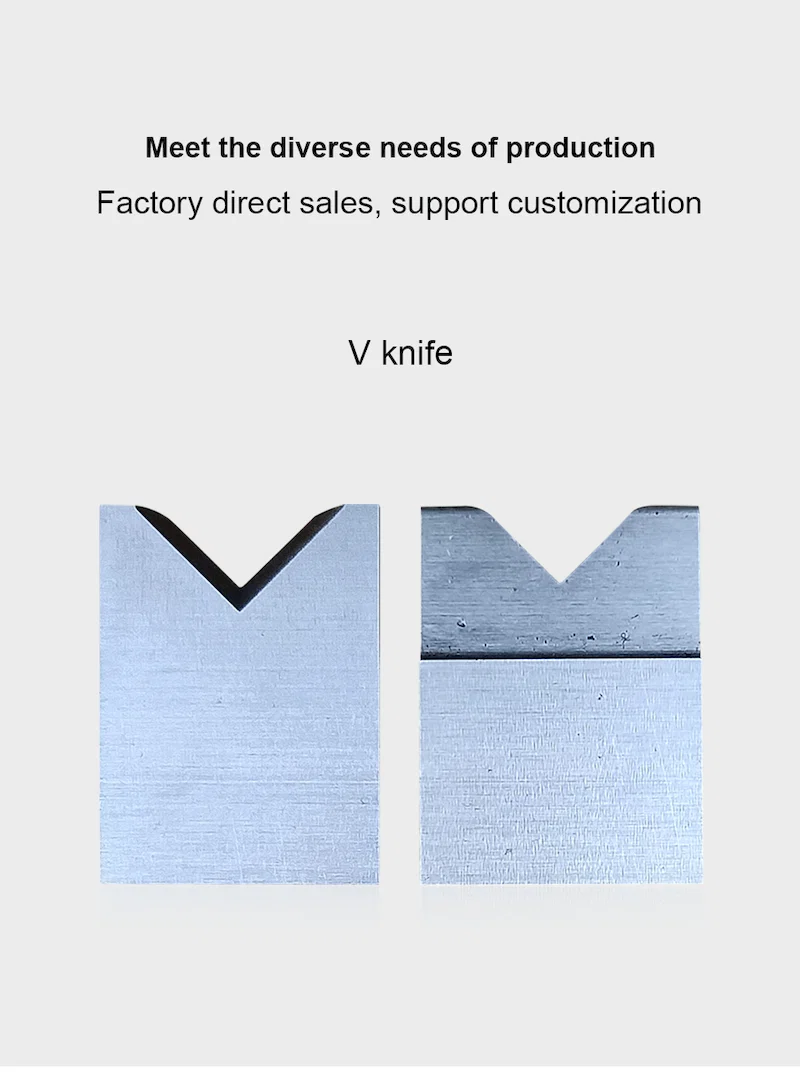

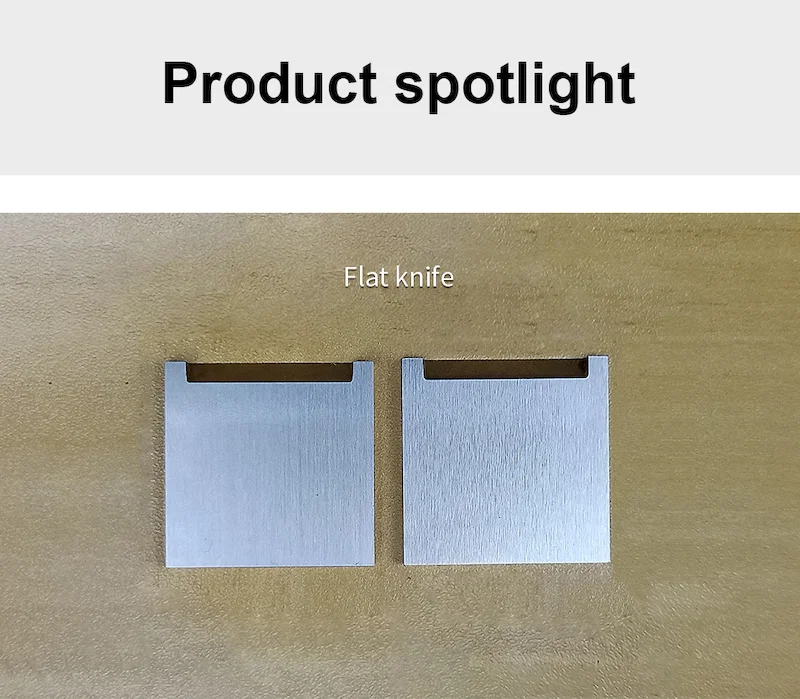

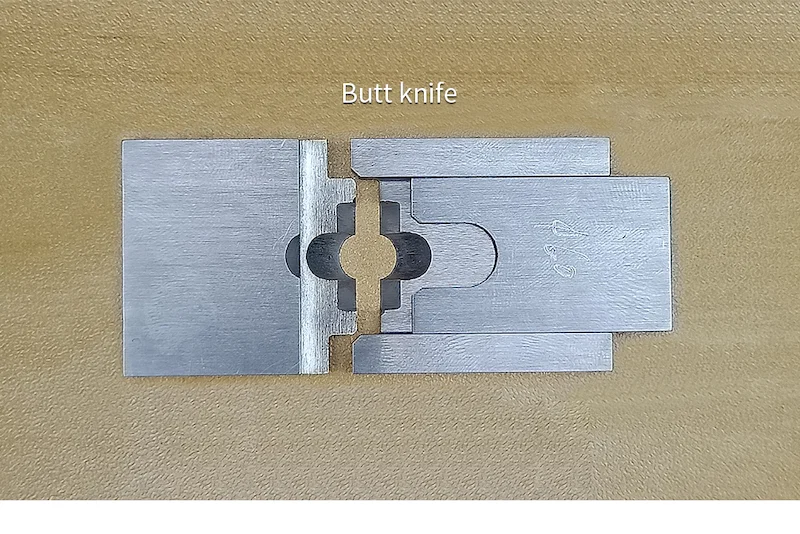

JW-BL12 round knife and flat knife DC53 blades compared side by sideJW-BL12 V knife blades with sharp V cutting edgesJW-BL12 flat knife blades with straight cutting edgeFlat knife dimension cards showing 30x30x3.0 and 30x25x3.0 sizesRound knife 34x30x3.0 and V knife 34x30x3.0 specification cardsTwo flat knife blades laid on a cardboard surfaceU knife pair marked BRX Φ4.0 for round wire strippingPair of round knife blades with U-shaped cutting notchButt knife assembly with punched center slot and clamp plates
