Handheld Screw Pulling & Locking Machine Manual

手持式螺丝拉取与锁附机说明书

この度は弊社製品をお選びいただき、誠にありがとうございます。
ご使用前に、本説明書をよくお読みください。
目次
第1章 装置概要
1.1 装置の特長
1.2 装置の目的
1.3 適用範囲とネジ要件
1.4 技術パラメータ
第2章 設置説明書
2.1 開梱点検
2.2 安全規定
2.3 設置要件
2.4 設置手順
第3章 操作ガイドライン
3.1 装置の構造と紹介
3.2 装置の操作と調整説明
3.3 消耗部品の取り外しと交換
3.4 タッチスクリーン操作説明
第4章 トラブルシューティング
第5章 日常メンテナンス
第6章 品質保証
第7章 保証書
第1章 装置概要
1.1 装置の特長
本装置は、煩雑な手作業によるネジ取り出し作業を代替するために開発されました。オペレーターは適量のバルク合格ネジを装置の投入口に投入するだけで、電源とエア供給を接続後、装置が自動的にネジを整列・順次ブロー排出し、生産効率を効果的に向上させ、労働強度を低減します。
本装置の主な特長は以下の通りです。
 パスワードロック機能付きでユーザーフレンドリーなインターフェースのLCDヒューマンマシン制御システムを搭載。
 すべての部品と付属品は国家規格に準じて製造され、工作精度が高く、安定した性能と低動作騒音を実現。
 操作が簡単で習得コストが低く、作業者は10分以内に操作を習得でき、生産効率を向上させ、労働負担を軽減。
 スムーズな動作性能。異常なネジを除き、フィーダーがネジ詰まりを起こすことはほとんどなく、超低騒音。
 ネジは圧縮空気により、手持ち式電動ドライバーまたは固定式電動ドライバーのチャックに送達されます。送り速度は1本あたり最大0.5秒で、逆ネジや材料詰まりは発生しません。装置は長期連続安定動作をサポート。
 2つの送りモード（自動トルク送りモードと手動ボタン送りモード）が利用可能。
 送り時にネジに手が触れる必要がなく、人間の手の汗や汚れによるネジの汚染を防ぎ、製品品質リスクを回避。
 複数の故障警報システムと計数機能を内蔵。材料不足や材料詰まりなどの異常時に警報ランプとブザーが自動作動。生産統計のための単品計数と総ネジ計数をサポート。
 深穴ネジのロックに適用可能で、穴深さは120mm以内をサポート。
1.2 装置の目的
本装置は、各種生産ラインの自動ネジロック工程（電源タップ生産ライン、電動玩具生産ライン、電磁弁生産ライン、その他の電子組立現場を含む）で広く使用されています。
1.3 適用範囲とネジ要件
1. 適用ネジサイズ：M1.0～M5.0
2. ネジ仕様要件：ネジ全長（ネジ頭含む）Lとネジ頭径Dの比率が1.3より大きいこと（L/D>1.3）。
3. 適用ネジ頭形状：溝付き、プラス、三角、トルクス、六角穴、H型頭部、その他カスタムタイプ。
4. 適用ネジ表面処理：ニッケルメッキ、黒染め、カラー亜鉛メッキ、白亜鉛メッキ、銅メッキなど。
5. 適用ネジ材料：鉄、銅、ステンレス鋼などの金属材料。
6. 適用被ロックワーク材料：プラスチック、鉄、アルミニウムなどの一般的な組立材料。
注意事項：
1. 異なるネジ仕様には、対応する適合付属品を交換する必要があります。
2. 手持ち式プルタイプ構造は、鉄およびステンレス鋼ネジにのみ適用されます。
1.4 技術パラメータ

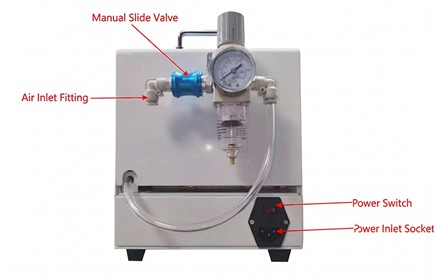

3.1.3 装置背面パネル図

手動スライドバルブ、エア入口チューブコネクタ、電源スイッチ、IEC電源ソケット
3.1.4 装置の電動ドライバー部品図

スプリングフック、プッシュプルシリンダーエアチューブ、プレススイッチ、プル速度1調整弁、搬送チューブ、プル速度2調整弁、3段プッシュプルシリンダー、トルク調整リング、プッシュ速度調整弁、搬送チューブコネクタ、チャック固定ブロック、チャックロックネジ、チャック、ドライバービット（インテリジェント高速ブラシレス電動ドライバー）

スプリングフック、プッシュプルシリンダーエアチューブ、プレススイッチ、プル速度1調整弁、搬送チューブ、プル速度2調整弁、3段プッシュプルシリンダー、トルク調整リング、プッシュ速度調整弁、搬送チューブコネクタ、チャック固定ブロック、チャックロックネジ、チャック、ドライバービット（インテリジェント高速ブラシレス電動ドライバー）
3.1.5 装置送り部品図
送り誘導スイッチ、搬送ガイドレール、ネジ押さえ板、機械式エア調整弁（搬送チューブエア圧調整）、スプリッターエア調整弁、スプリッター、ガイドレール上端面、ガイドレール下端面、ホッパー
3.2 装置操作と調整説明
1. ホッパーにネジを追加します。ネジはガイドレールの下端面を超えないようにしてください（上図参照）。
2. エア源スイッチ（手動スライドバルブ）と電源スイッチを開きます。機械が正常に動作を開始します。
3. 電動ドライバースイッチ：電動ドライバースイッチをダブルクリックすると、装置がネジを排出します。電動ドライバースイッチを長押しすると、電動ドライバーが回転を開始し、ネジロック操作を行います。ネジロック後、電動ドライバーはブレーキがかかり回転を停止します。電動ドライバーを製品から離した後、電動ドライバースイッチを離すと、自動的にネジが排出されます。
4. プッシュプルシリンダー調整：プッシュプルシリンダーの往復速度を調整するには、プル速度調整弁とプッシュ速度調整弁をそれぞれ調整します。これにより、チャック内のネジ詰まりや、ネジ排出の傾き・斜め排出の問題を解決できます。
5. トルク調整：電動ドライバーのトルクは、電動ドライバーのトルク調整リングで調整できます。上に回すとトルクが増加し、下に回すと減少します。
6. 搬送チューブエア圧調整：機械式エア調整弁を調整します。上に回すとエア圧が増加し、下に回すと減少します。搬送が遅い、または搬送されない問題を解決できます。
3.3 消耗部品の取り外しと交換
3.3.1 搬送チューブの交換
1. まず装置のエア源と電源をオフにし、スプリッター上の搬送チューブのエアチューブコネクタを締めているネジを緩め、スプリッターに接続されている搬送チューブの端を取り外します。
2. チャック固定ブロック上の搬送チューブコネクタのプラスチックを押し下げ、同時にエアチューブを外側に引き抜きます。
3. 上記の手順に従って、同じ仕様の搬送チューブと交換します。
注意事項：
1. 搬送チューブとスプリッターの間のエアチューブコネクタには制限があります。取り付け方向に注意してください。そうしないと、搬送チューブにエア圧がかからない、またはエア圧が不足し、送りが行われなくなります。
2. 搬送チューブとチャック固定ブロックの間のエアチューブコネクタについては、エアチューブを所定の位置まで完全に挿入する必要があります（エアチューブの端がチャック固定ブロックのもう一方の端と面一になること）。そうしないと、ここでネジ詰まりが発生する可能性があります。
3.3.2 チャックの交換
1. まず装置のエア源と電源をオフにし、チャックロックネジ（チャック固定ブロックの両側を緩める必要があります）を緩めます。
2. チャックを軽く力を入れて引き抜きます。
3. 新しいチャックの残留物をエアガンで吹き飛ばし、きれいに拭き取ってから、上記の手順に従ってチャックを取り付けます。
3.4 タッチスクリーン操作説明
3.4.1 振動強度の調整


作業インターフェース 装置管理インターフェース


1. [作業インターフェース]の[装置管理]ボタンをクリックし、装置管理パスワードを入力してこのインターフェースに入ります（装置パスワードは888888、旧バージョンのパスワードは666666です）。
2. 装置管理インターフェースの振動パラメータをクリックして振動インターフェースに入ります。出力パーセンテージ値が大きいほど振動が大きく、小さいほど振動が小さくなります。
注意事項：1. 出力ランプ調整ステップは半波に設定する必要があります（全波では振動がないか、わずかな振動しかありません）。
2. 搬送ガイドレールが送りを行わない、または送りが遅い場合、振動を調整することで問題を解決できます。
3.4.2 搬送チューブブロー時間とスプリッターかき取り時間の調整
1. [装置管理]ボタンをクリックし、装置管理パスワードを入力してこのインターフェースに入り（装置パスワードは888888、旧バージョンのパスワードは666666です）、次にフィーダーパラメータをクリックしてメインインターフェースに入ります。
かき取り動作遅延 [ms] 250、ドラムモード、ブロー動作遅延 [ms]、ブロー遅延かき取り [ms] 120、10、動作モード、振動遅延オフ [ms] 1000、ネジ信号モード 1、ブラシ遅延オフ [ms] 1000、ネジ準備信号パルス幅 [ms]、テスト間隔 [ms] 600、200、前のページ、次のページ、保存、戻る
2. かき取り動作遅延を調整して、スプリッター動作の速度を調整します。値が小さいほどスプリッター動作が速くなり、値が大きいほど遅くなります。
3. ネジ準備信号パルス幅を調整すると、電動ドライバーの跳び（ジャンプ）の問題を基本的に解決できます。値が大きいほど電動ドライバーが跳びにくくなり、値が小さいほど跳びやすくなります。（ここで跳び故障を解決できない場合は、アフターサービスに連絡して電動ドライバーを交換依頼できます）
3.4.3 プッシュプルシリンダーと電動ドライバー起動時間の調整

シリンダー時間 [ms] 100、電動ドライバーシングルクリック防振 [ms] 2、電動ドライバー起動時間 [ms] 400、エアドライバーキー最小持続時間 [s] 0.3、電動ドライバーダブルクリック間隔 [ms] 50、ワークブザー持続時間 [ms] 600、トルクトリガー遅延 [ms] 100、ワークブザー回数 [回] 1、プル遅延リトラクト [ms] 5、手持ちモード有効、プッシュプルモード、外部イネーブル制御、トルク自動送り、保存、戻る
1. [装置管理]ボタンをクリックし、装置管理パスワードを入力してこのインターフェースに入り（装置パスワードは888888、旧バージョンのパスワードは666666です）、次に手持ちパラメータをクリックしてメインインターフェースに入ります。
2. プッシュプルシリンダー時間を調整して、プッシュプルシリンダー動作の速度を調整します。値が小さいほどプッシュプルシリンダー動作が速くなり、値が大きいほど遅くなります（チャックからのネジ排出が遅い場合、この値を調整できます）。
3. 電動ドライバー起動時間を調整して、電動ドライバー動作の速度を調整します。値が小さいほどプッシュプルシリンダー動作が速くなり、値が大きいほど遅くなります（チャック内でネジが詰まっている、またはネジを押し出せない場合、この値を調整できます）。
備考：1. 画面内の他のパラメータを任意に変更しないでください。
2. 上記の調整で故障を解決できない場合は、アフターサービスに連絡してリモートビデオによる解決を依頼できます。
第4章 トラブルシューティング
1. フィーダーに電源が入らない：
a. 電源スイッチの損傷 b. 電源コードの緩み c. 電源の損傷 d. ヒューズ切れ
2. フィーダートラックでのネジ詰まり：
2.1 異常なネジや異物がある場合：それらを取り除いてください。
2.2 ネジがホッパードアで詰まった場合：ネジを清掃し、ブラシが水平なネジを掃き落とせるか観察してください。できない場合は、ブラシを下方向に調整してください。
3. タッチスクリーンが反応しない場合：電源スイッチをオフにして再起動してください。
4. フィーダーがネジを搬送せず、アラームが鳴り続ける場合：圧力計を観察し、エア源が入力されているか確認してください。
5. スプリッターがネジを押し通せない場合：エア源を抜き、排出口に異物が詰まっていないか確認してください。
6. スプリッターがネジを押し続け、数回後にフィーダーがアラームを出す場合：排出口の金属近接スイッチが損傷しています。速やかにアフターサービスに連絡して交換を依頼してください。
7. ホッパードアの金属センサーの下にネジがあるのに、金属センサーが点灯しない場合：
7.1 金属センサーの高さを適切な位置に調整してください。
7.2 金属近接スイッチが損傷しているため、交換が必要です。
8. 送り金属センサーが点灯せず、その下にネジがない場合、ドラムモーターが回転しない：
ドラムモーターが損傷しているため、交換が必要です。
9. プッシュプルチャックのネジ詰まりのトラブルシューティング：手動スライドバルブを切り替えてエア源を遮断します。チャックの弾性ピンを外側に引き、チャックを取り出し、内部のネジを取り除いてから、元に戻します。
10. ガイドレールのネジ詰まりのトラブルシューティング：ネジ押さえ板を開けて異常なネジを取り除くだけです。
11. スプリッター詰まりのトラブルシューティング：手動スライドバルブを切り替えてエア源を遮断します。スプリッタースライダーを横から一番左まで押し、磁気ドライバービットを使用して異常なネジを吸着します。
第5章 日常メンテナンス
1. 電動ドライバーとシリンダーを定期的に点検：固定ネジの緩みがないか確認し、
