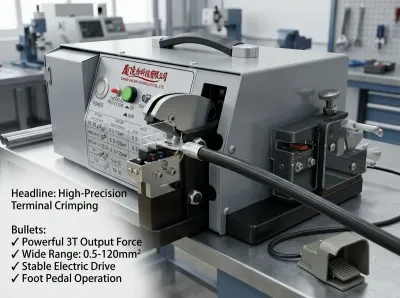

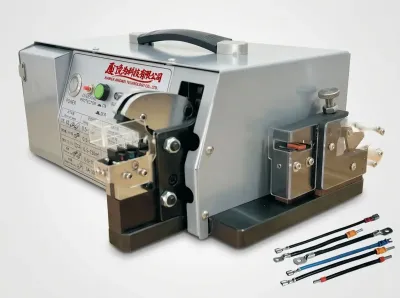

電動端子圧着機 3T出力、0.5-120mm² EM-50B2BC / EM-50B1BC
電動端子圧着機 3T出力、0.5-120mm² EM-50B2BC / EM-50B1BC Thumb 電動端子圧着機 3T出力、0.5-120mm² EM-50B2BC / EM-50B1BC Thumb 電動端子圧着機 3T出力、0.5-120mm² EM-50B2BC / EM-50B1BC Thumb
Video Thumbnail

電動端子圧着機 3T出力、0.5-120mm² EM-50B2BC / EM-50B1BC

  • 製品モデル: EM-50B2BC / EM-50B1BC

  • 仕様

    電動端子圧着機 3T出力、0.5-120mm² EM-50B2BC / EM-50B1BC
    機械タイプ ストリッピング＆切断機能付き電動端子圧着機
    出力力 3 T
    最大圧着能力 非絶縁端子 最大50 mm²；チューブ端子 最大120 mm²
    圧着時間 1.5秒（60Hz）/ 1.8秒（50Hz）
    電圧 AC 200–230 V
    消費電力 180 W
    ストリッピング範囲 ≤ 6 mm²
    切断範囲 ≤ 10 mm²
    付属ダイセット 交換可能な精密ダイセット7個
    全体寸法 155 × 110 × 60 mm
    重量 21 kg
    追加機能 カウンター、過負荷保護、状態表示、CW/CCWスイッチ、調整ノブ、工具ボックス、キャリーハンドル
  • 今すぐお問い合わせ
重載型電動端子壓接機（最大120mm²，附剝線及切線功能）EM-50B2BC / EM-50B1BC
EM-50B2BC / EM-50B1BC系列是一款專為無焊電氣連接設計的重載型電動端子壓接機。憑藉強大的3噸壓接力，可處理0.5mm²至120mm²的冷壓端子——遠超標準檯式壓接機——同時將剝線和切線功能整合於一台緊湊機器中。省力、快速且穩定，是要求嚴苛的生產環境中替代手動壓接工具的理想選擇。
本機附有七組精密可更換模具，可快速適應多種端子類型。由定速馬達驅動，該系列在壓接力和壓接速度方面均提供高效能與高品質，是中等至大批量生產的最佳選擇——尤其適合需在單一機器上處理多種不同端子的情況。
兩種型號，滿足您的電源供應和壓接需求
EM-50B2BC（AC 200–230V）：高容量版本，可壓接最大50mm²的非絕緣端子和最大120mm²的管狀端子——非常適合粗徑電纜接頭和大型電力電纜。
EM-50B1BC（AC 100–125V）：110V版本，適用於低電壓供應地區，可壓接最大25mm²的絕緣端子——非常適合標準控制櫃佈線和控制面板作業。
兩種型號共享相同的3T輸出、剝線範圍（≤6mm²）、切線範圍（≤10mm²）、緊湊尺寸和21kg重量，因此您的選擇僅取決於當地電壓和端子尺寸需求。
主要特點
高容量壓接，最大120mm²：EM-50B2BC可壓接最大120mm²的管狀端子和最大50mm²的非絕緣端子，涵蓋普通壓接機無法處理的重載電力電纜應用。
3合1功能：一台機器實現端子壓接、剝線和切線，配有專用壓接、剝線和切線口，以及快速設定的調整旋鈕。
強大的3T輸出：3噸壓接力確保每次循環在大截面端子上實現緊密、可靠、氣密的壓接。
7組可互換模具：標準配備七組精密模具，可在數秒內更換以匹配不同端子類型和尺寸。
快速壓接循環：60Hz下每次壓接僅需1.5秒（50Hz下1.8秒），保持中大批量生產的高速運轉。
馬達驅動的一致性：定速馬達驅動保證穩定的壓接力和速度，消除手動壓接的不一致性和疲勞。
人性化設計：腳踏開關操作、內建計數器、過載保護、狀態顯示、CW/CCW開關、工具箱和提把——一切確保安全、高效的日常操作。
典型應用
配電和開關設備製造——最大120mm²的粗徑電纜接頭壓接
電氣控制櫃和控制面板佈線——絕緣和非絕緣端子的可靠壓接
線束和電纜組裝車間——頻繁更換模具的中大批量壓接
再生能源和工業設備佈線——大截面電力電纜終端處理
3. 規格

參數

EM-50B1BC

EM-50B2BC

機器類型

電動端子壓接機，附剝線及切線功能

電動端子壓接機，附剝線及切線功能

輸出壓力

3 T

3 T

最大壓接能力

絕緣端子最大25 mm²

非絕緣端子最大50 mm²；管狀端子最大120 mm²

壓接時間

1.5秒（60Hz）/ 1.8秒（50Hz）

1.5秒（60Hz）/ 1.8秒（50Hz）

電壓

AC 100–125 V

AC 200–230 V

消耗功率

180 W

180 W

剝線範圍

≤ 6 mm²

≤ 6 mm²

切線範圍

≤ 10 mm²

≤ 10 mm²

隨附模具

7組可互換精密模具

7組可互換精密模具

整體尺寸

155 × 110 × 60 mm

155 × 110 × 60 mm

重量

21 kg

21 kg

附加功能

計數器、過載保護、狀態顯示、CW/CCW開關、調整旋鈕、工具箱、提把

計數器、過載保護、狀態顯示、CW/CCW開關、調整旋鈕、工具箱、提把
