Automatic Cable Reeling & Tying Machine Touch Screen Operation Manual JW-CRT Series

目次
1.  タッチスクリーン起動ガイド
2.  運転画面
2.1  パラメータ設定概要
2.2  結束機構パラメータ
2.3  巻取機構パラメータ
2.4  ナビゲーションボタン
3.  手動/ジョグテスト画面
3.1  ジョグテスト機能
3.2  巻取モード切替
3.3  結束バンドの糸通し方法
4.  メンテナンスと潤滑

1. タッチスクリーン起動ガイド
機械の電源が入ると、タッチスクリーンに起動画面が表示されます。工場出荷時の内部パラメータはメーカーによって事前設定されており、パスワードで保護されています。通常運転中にオペレーターが工場設定にアクセスする必要はありません。
工場設定はパスワードで保護されています。内部パラメータを無断で変更すると、機械の性能や安全性に影響を与える可能性があります。

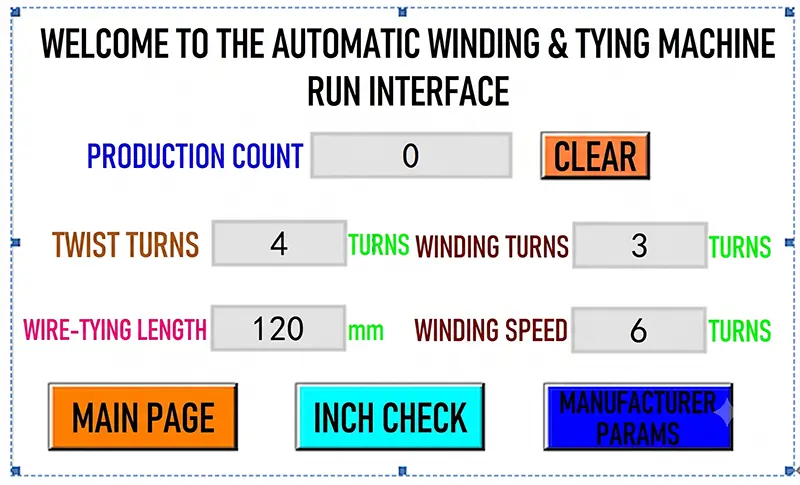

2. 運転画面

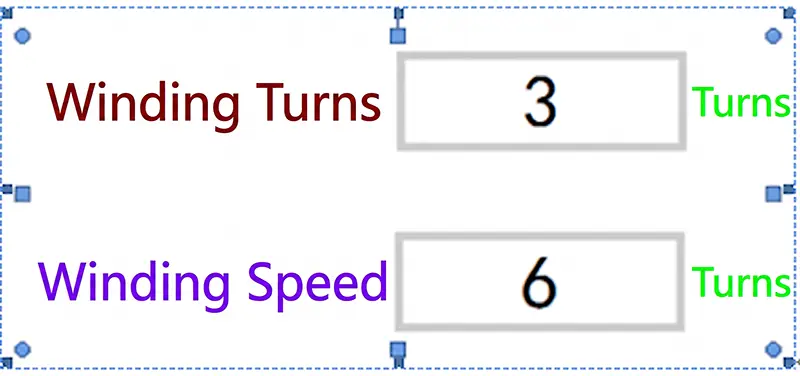

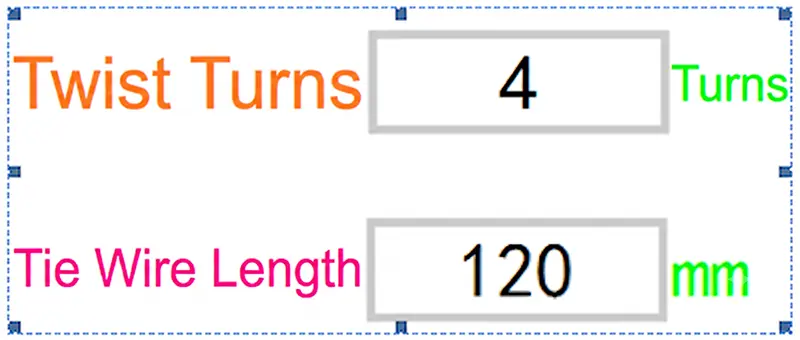

運転画面は、機械運転中に表示される主要な操作画面です。ここから巻取機構と結束機構のすべてのパラメータ設定にアクセスできます。
3.1 ジョグテスト機能
以下の手動制御が利用可能です:
•  送りモーター（結束バンド糸通し）: 新しい結束バンドの糸通しに使用します。ジョグ制御で結束ワイヤーを前方に送り、交換します。
•  巻取モーター - 設定回数モード: フットペダルを1回押すと、巻取モーターが設定された回数だけ回転し、自動的に停止します。
•  巻取モーター - 連続モード: フットペダルを踏み続けると、巻取モーターが連続回転します。ペダルを離すとすぐに停止します。

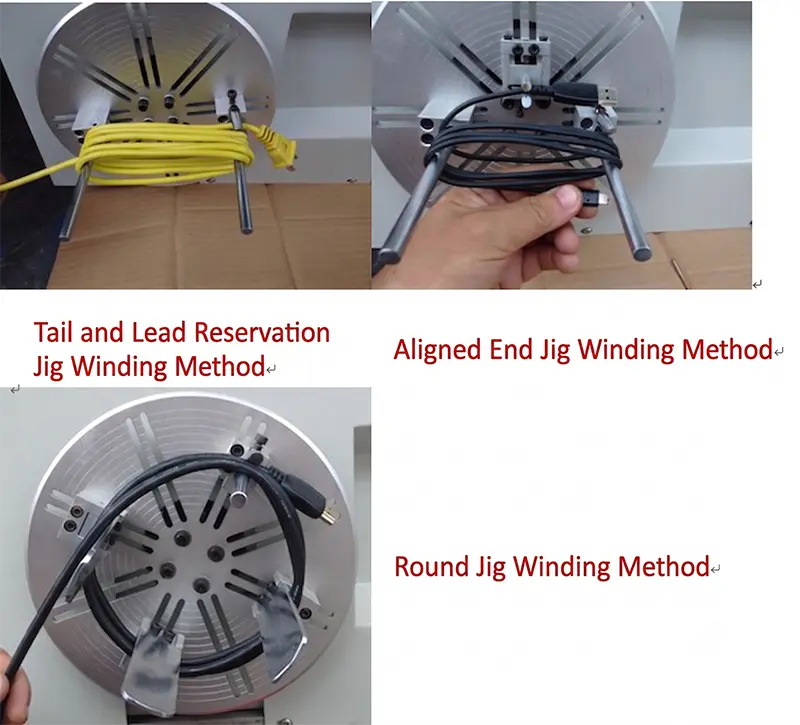

3.2 巻取モード切替
巻取モードは2つの動作モード間で切り替えられます:
•  設定回数モード: フットペダルを1回押すと、巻取モーターが設定された回数だけ回転し、自動的に停止します。
•  連続モード: フットペダルを踏み続けると、巻取モーターが連続回転します。ペダルを離すとすぐに停止します。

3.3 結束バンドの糸通し方法

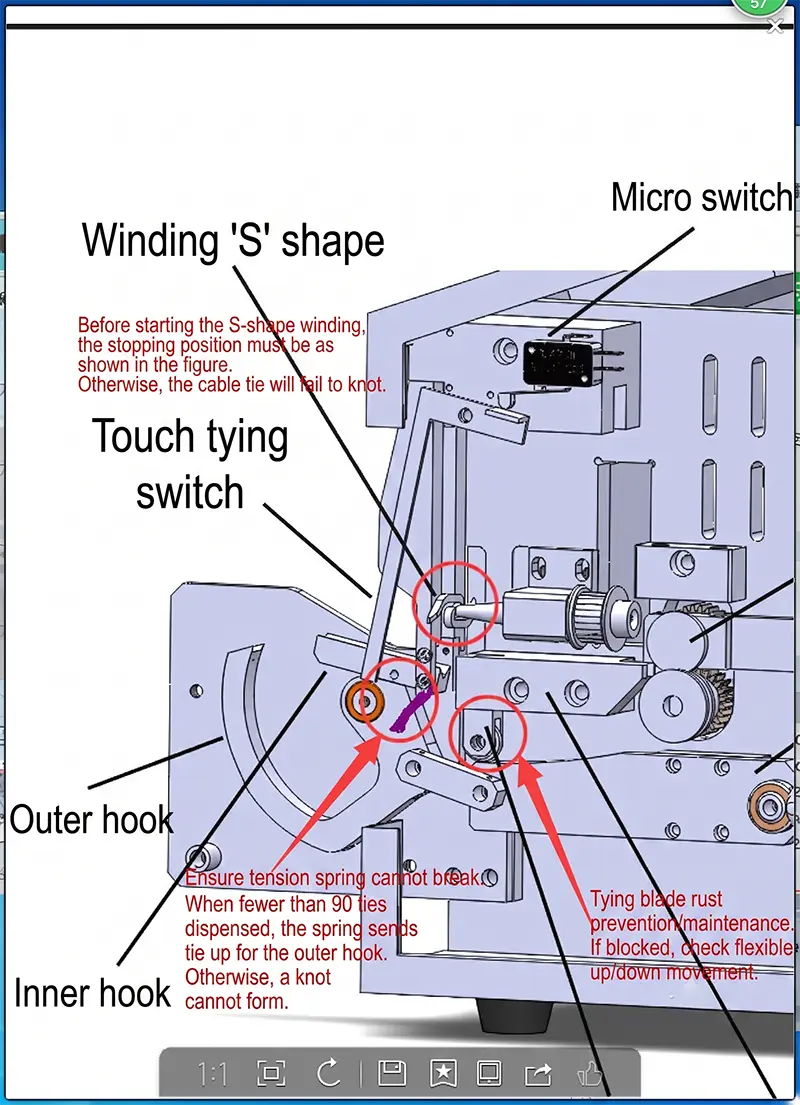

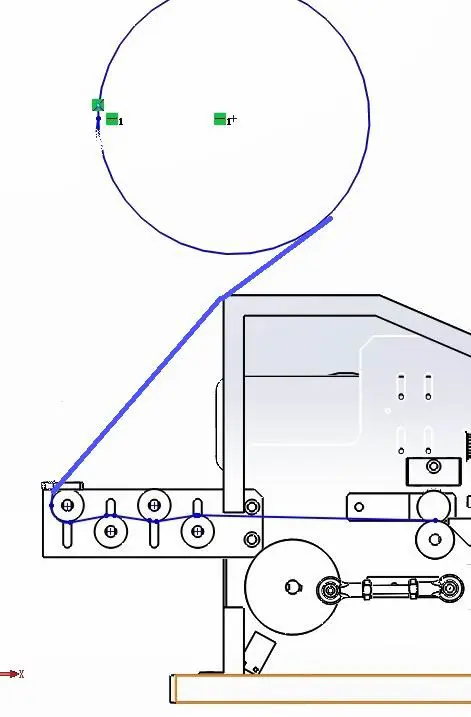

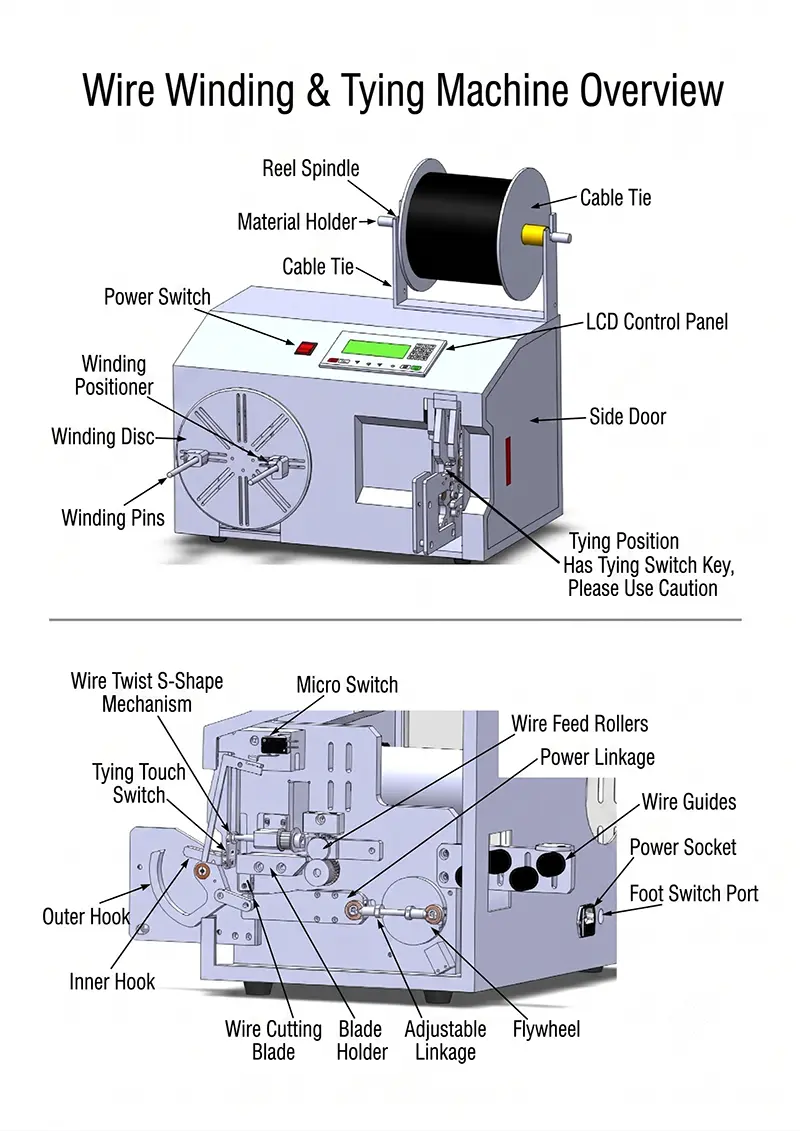

正しい結束バンドの糸通し手順については、以下の図に従ってください:






警告: 結束バンドは、折り返し、逆方向、ねじれがないように、一貫した方向で送りローラーに通さなければなりません。結束バンドが折り返したり方向が逆になると、送られたワイヤーが右にずれ、結束フックが結束バンドを捉えられず、結束不良の原因となります。
ご質問がある場合や、このマニュアルに記載されていない問題が発生した場合は、テクニカルサポートチームにお問い合わせください。
