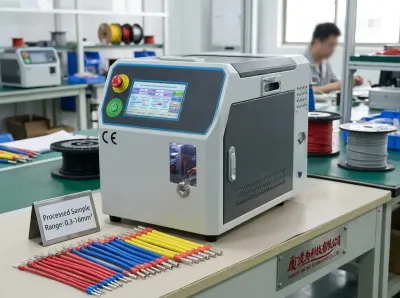

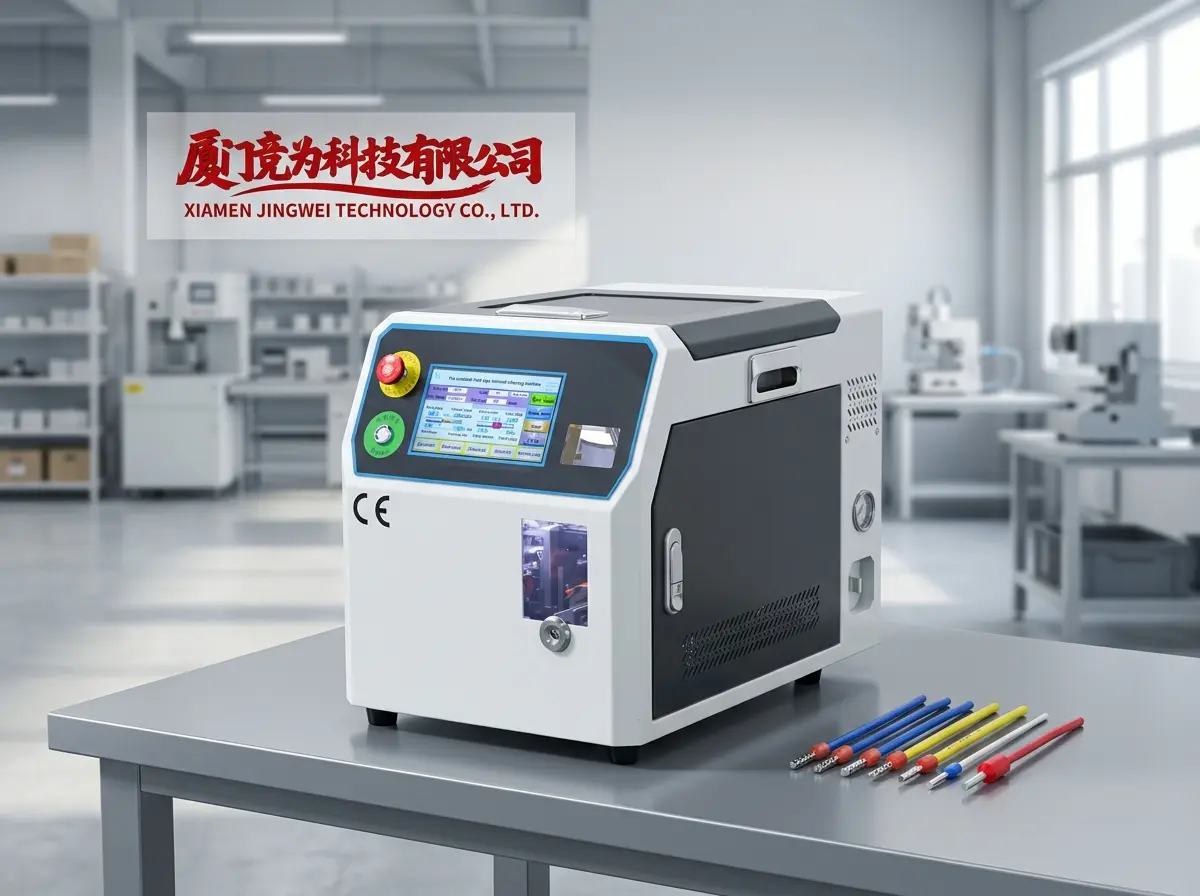

フェルール皮むき・撚り・加締め機 0.3-16 mm² JW-0.3-16MM2 Thumb フェルール皮むき・撚り・加締め機 0.3-16 mm² JW-0.3-16MM2 Thumb
Video Thumbnail

フェルール皮むき・撚り・加締め機 0.3-16 mm² JW-0.3-16MM2

📅 2026-06-28 👁️ 1,628
  • 製品モデル: JW-0.3-16MM2

  • 仕様

    自動フェルール剥離・圧着機(より機能付き)JW-0.3-16 mm2
    型番: JW-0.3-16 mm2
    制御方式: ヒューマンマシンインターフェース、電子制御、空気圧制御
    対応線径: 0.3-16mm²(
    対応チューブサイズ: 絶縁体長さ
    剥離長さ: 6-30mm
    生産能力: 3.2秒/本
    エア供給: 0.5-0.6 MPa
    電源: AC220V / 110V / 50 / 60 Hz
    重量 62KG
    寸法: W360mm × L520mm × H425mm
  • 今すぐお問い合わせ

JW-0.3-16MM2は皮むき、撚り、バラ端子の加締めを1サイクルで行う自動フェルール加工機である。0.3から16 mm²の電線を受け入れ、6–30 mmを皮むきし、1本を3.2秒で仕上げる。盤製作会社や家電ハーネスラインが、皮むき機、撚り機、ベンチ加締め機を1つのステーションに置き換えるために用いる。

主な特長

  • 加締め前の撚り — 撚りヘッドが撚り線をまとめ、フェルールのバレルから素線がはみ出さない。
  • 4面ユニバーサル金型 — 内蔵のダイ一式が4.0 mm²以下の電線をカバーし、端子サイズ間でダイ交換が不要。
  • LCDタッチ操作 — 皮むき深さ、皮むき長さ、加締め高さを画面で設定し、案件ごとに呼び出す。
  • 振動ボウル供給 — 端子は振動プレートから供給され、サイズ変更が速く、手を触れずに済む。
  • 密閉された安定サイクル — 閉じた作業領域が手を加締め部から遠ざけ、空圧駆動がライン圧0.5–0.6 MPaで加締め高さを一定に保つ。
  • 端子サイズの柔軟性 — 小型フェルールと16 mm²のバレル端子を同じボウルと同じダイヘッドで処理する。
  • 広い絶縁対応 — PVC、テフロン、シリコーン、ガラス繊維の電線をいずれも清浄に皮むきする。

技術仕様

型式JW-0.3-16MM2
制御方式人機インターフェース、電子制御、空圧制御
電線サイズ0.3–16 mm²
チューブサイズ絶縁長さに適合
皮むき長さ6–30 mm
生産能力1本3.2秒
エア供給0.5–0.6 MPa
電源AC 220 V / 110 V、50/60 Hz
外形寸法W 360 × L 520 × H 425 mm
質量62 kg

用途

  • 絶縁付きフェルールを用いる電子・家電ハーネス組立。
  • モーター、変圧器、ポンプのリード端末。
  • 照明・玩具の製造ライン。
  • 制御盤・分電盤の配線。

このモデルを選ぶ理由

1台で3つのベンチ工程を置き換えるため、通常はセルごとに1回のハンドリングと作業者1名を削減できる。62 kgの架台は110 Vまたは220 Vで動き、0.5–0.6 MPaの工場エアのみを必要とする。4面金型をヘッドに残したまま端子サイズを切り替えるため、段取りは数秒で済み、短い混在ロットでも採算が合う。端子受けと撚り刃は予備として供給し、出荷前に端子サンプルに合わせて皮むき・加締めプログラムを設定する。
