WPM-2008A2-Eは、AWG#18〜AWG#36の電線に対応する端面送り式の自動皮むき・加締め機である。1.0〜10.0 mmを皮むきし、0.3〜0.4 MPaの圧縮エアで3000 kgの圧力をかけて加締め、毎時3,000〜3,500本を生産する。皮むき精度と加締め精度はいずれも0.05〜0.1 mmに保たれ、本体は500 × 350 × 730 mm、質量86 kg、AC220Vで運転する。

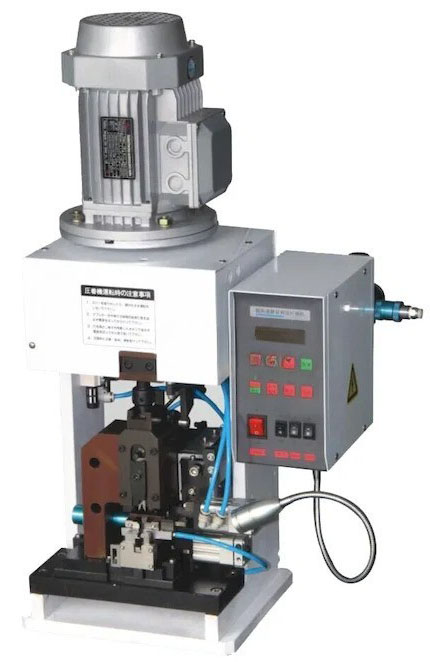

端面送りは端子テープを側面ではなくアプリケーターの軸方向へ導くため、加締め点の前方が空き、皮むき長を10 mmまで延ばせる。プレスは3000 kg定格であり、AWG#18域の太い電線や重い端子も、プレスが底付きせずに加締められる。730 mmのコラム上部に縦形モーターを置いてラムを下向きに駆動し、右側の制御ボックスで皮むき長と加締め位置を設定する。
WPM-2008A2の、プレスが重く皮むき長が長い仕様である。あちらは側面送りで2000 kg、0.6 MPa、1.0〜7.0 mm、毎時5,000〜6,000本であり、本機はサイクル速度の一部を譲る代わりに皮むき長3 mm、圧力1000 kg、そして0.3〜0.4 MPaという低いエア需要を得る。端子が重い場合、または皮むき長が7 mmを超える場合はE仕様を選ぶ。

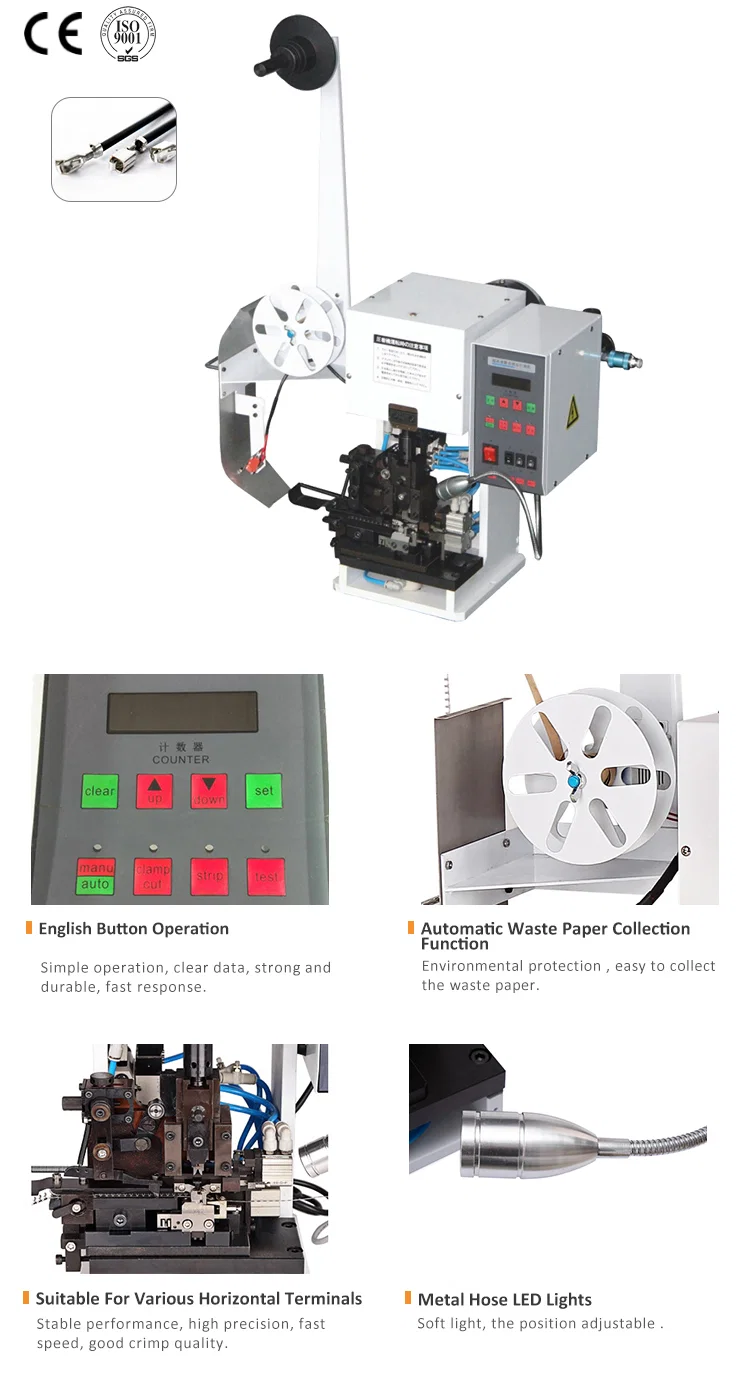

主な特長
1. 皮むき長1.0〜10.0 mm。側面送り機より3 mm長く、導体露出を長く必要とする端子に対応する。
2. 0.3〜0.4 MPaのエアで3000 kgの加締め圧。0.6 MPaで運転する2000 kgプレスよりエア需要が少ない。
3. 皮むき精度と加締め精度をともに0.05〜0.1 mmに保ち、導体位置と加締め高さを端子の窓内に収める。
4. 端面送りにより端子テープをアプリケーターの軸方向へ流し、加締め点の前方を空けておく。
5. AWG#18〜36の電線で、皮むきと加締めのサイクルを毎時3,000〜3,500本で回す。
6. 730 mmのコラム上部の縦形モーターがラムを上から駆動し、本体は作業台上で500 × 350 mmを占める。
技術仕様
| 項目 | 仕様 |
|---|
| 型式 | WPM-2008A2-E |
|---|
| 機種 | 自動 端面送り 皮むき・加締め機 |
|---|
| 対応電線 | AWG#18〜36 |
|---|
| 皮むき長さ | 1.0〜10.0 mm |
|---|
| 皮むき精度 | 0.05〜0.1 mm |
|---|
| 加締め精度 | 0.05〜0.1 mm |
|---|
| 生産能力 | 3000〜3500 pcs/h |
|---|
| 加締め圧力 | 3000 kg |
|---|
| 圧縮エア | 0.3〜0.4 MPa |
|---|
| 送り方式 | 端面送り |
|---|
| 電源 | AC220V |
|---|
| 外形寸法 | 500 × 350 × 730 mm |
|---|
| 質量 | 86 kg |
|---|

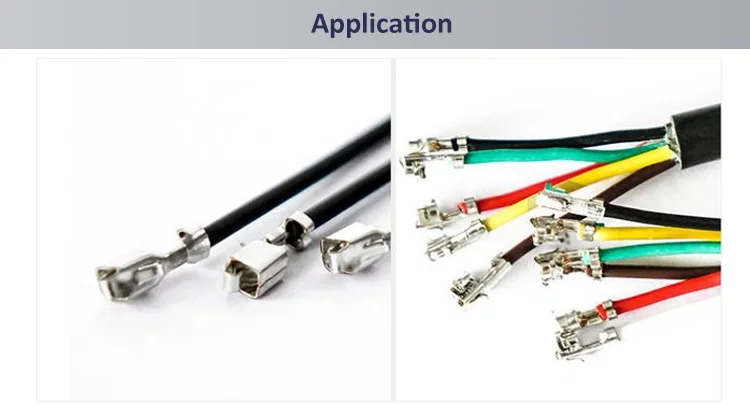

用途
— AWG#18〜20の重量端子の加締め:3000 kgのプレスが管形端子や絶縁端子を1ストロークで閉じる。
— 家電・電源コードのハーネス:導体バレルが長い端子向けに10 mmの皮むき長を設定する。
— 制御盤の配線:AWG#22〜28の電線を0.05〜0.1 mmの精度で皮むき・加締めする。
— 密封端子を用いる自動車ハーネス:端面送りが加締め点を開放し、アプリケーター交換を容易にする。
— センサー・コネクタのリード線:0.3〜0.4 MPaのエアを他の作業台設備と共有する細線の小ロット。
