全自動多色電線プラグシェル挿入機 2P-12P WPM-DPW12
全自動多色電線プラグシェル挿入機 2P-12P WPM-DPW12 Thumb 全自動多色電線プラグシェル挿入機 2P-12P WPM-DPW12 Thumb
Video Thumbnail

全自動多色電線プラグシェル挿入機 2P-12P WPM-DPW12

📅 2025-04-28 👁️ 1,268
  • 製品モデル: WPM-DPW12

  • 仕様

    モデル番号: WPM-DPW12
    対応ワイヤー: 12色シングルエレクションワイヤー
    対応シェル: ゴムシェル2P-12P
    処理機能: ワイヤー切断・ストリッピング・配布・分割・端子圧着・錫メッキ・シェル挿入
    操作方式: マイコンタッチスクリーン
    位置精度: 0.01mm
    ワイヤー供給: 高精度供給装置
    特徴: 省力化・材料詰まり防止・コンベヤーベルト付属
  • 今すぐお問い合わせ

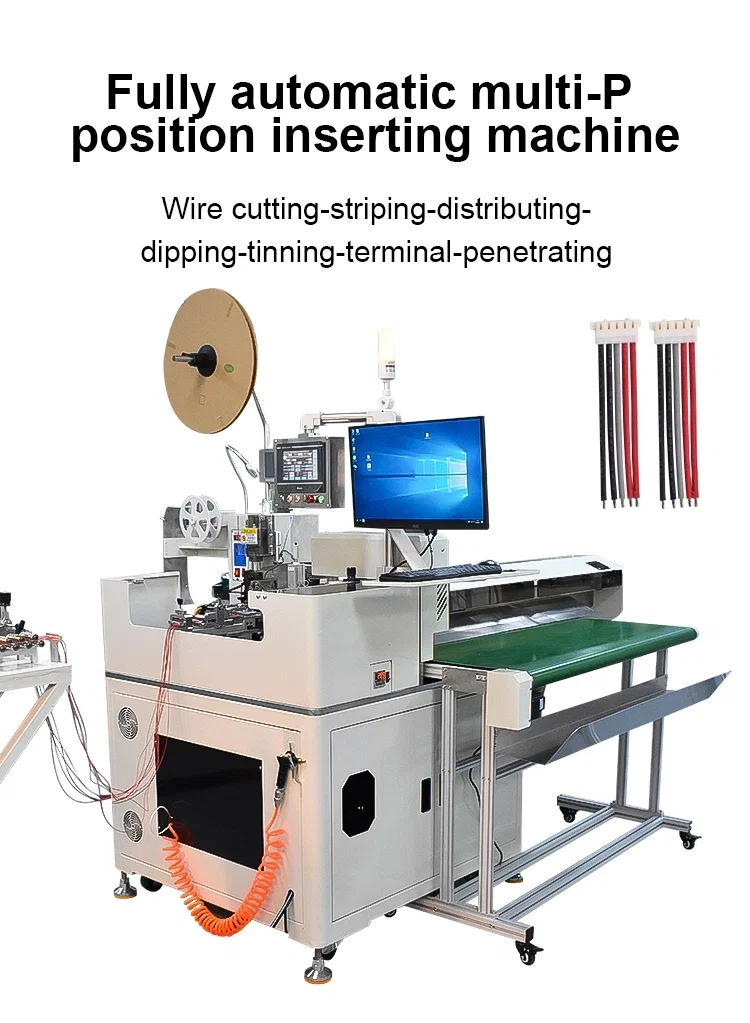

WPM-DPW12は、多芯プラグリード線の一連の工程を1サイクルで完了する。切断、皮むき、導体の振り分けと分割、端末加工、フラックス浸漬、はんだ付け、撚り、端子圧着、そして2P~12Pのプラスチックまたはゴムシェルへの挿入である。12色の単芯線をリールセットから引き出し、定尺に切断し、送り機構でシェルキャビティへ導くため、機械はばらばらの電線束ではなく組み上がったコネクター付きリード線を排出する。

同じリード線を手作業で作る場合、12回の切断・皮むきと、それに続く12回のシェル挿入となり、挿入工程でキャビティを外したり電線を押し戻したりしやすい。WPM-DPW12は切断から圧着まで各電線を送り経路内に保持し、シェルをボールねじ軸上で0.01 mmの精度で位置決めするため、電線端は毎サイクル同じ位置でキャビティに合う。2Pから12Pまでのシェルは振動板を交換せずに同一段取りで流れ、コンベアが完成リード線を順序どおりに運び出す。

このグループでWPM-DPW12は多キャビティ挿入機であり、12Pまでのシェルを充填できる唯一の機種で、10の工程機能を同一サイクルで実行する。JW-CM06は2PシェルのみをCCDとCPK監視付きで挿入し、WPM-5505は片端をハウジングへ毎時530-650回挿入する。DPW12には公表されたサイクル数がないため、選定は生産量ではなくシェルサイズと電線本数で行う。

主な特長

1. 切断、皮むき、振り分け、分割、端末加工、浸漬、はんだ付け、撚り、端子圧着、プラグ挿入を1サイクルで行う

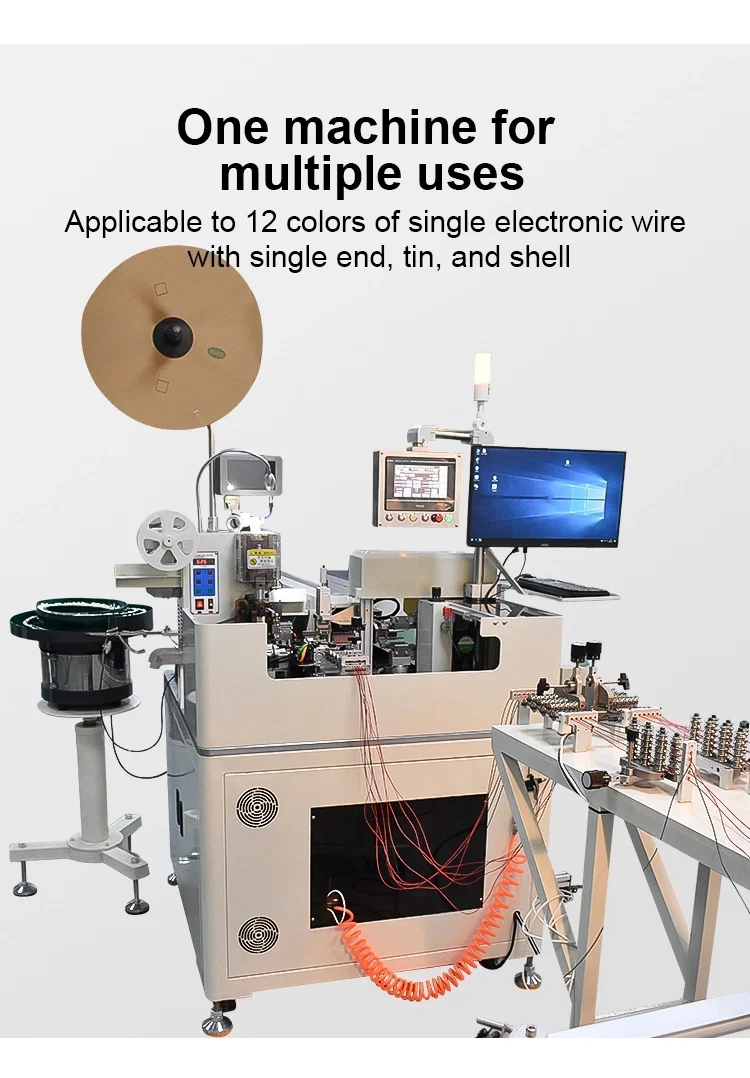

2. 12色の単芯線を1回の運転で1つのコネクターシェルに組み込む

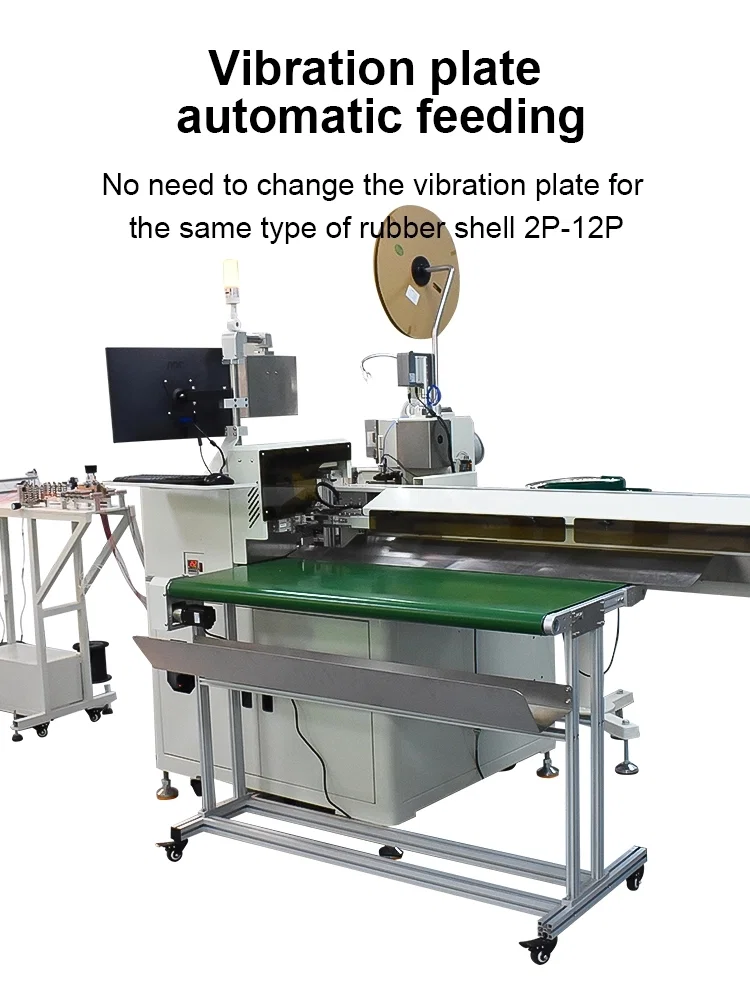

3. 2P~12Pのプラスチック・ゴムシェルに対応し、振動板を交換せずに切り替えられる

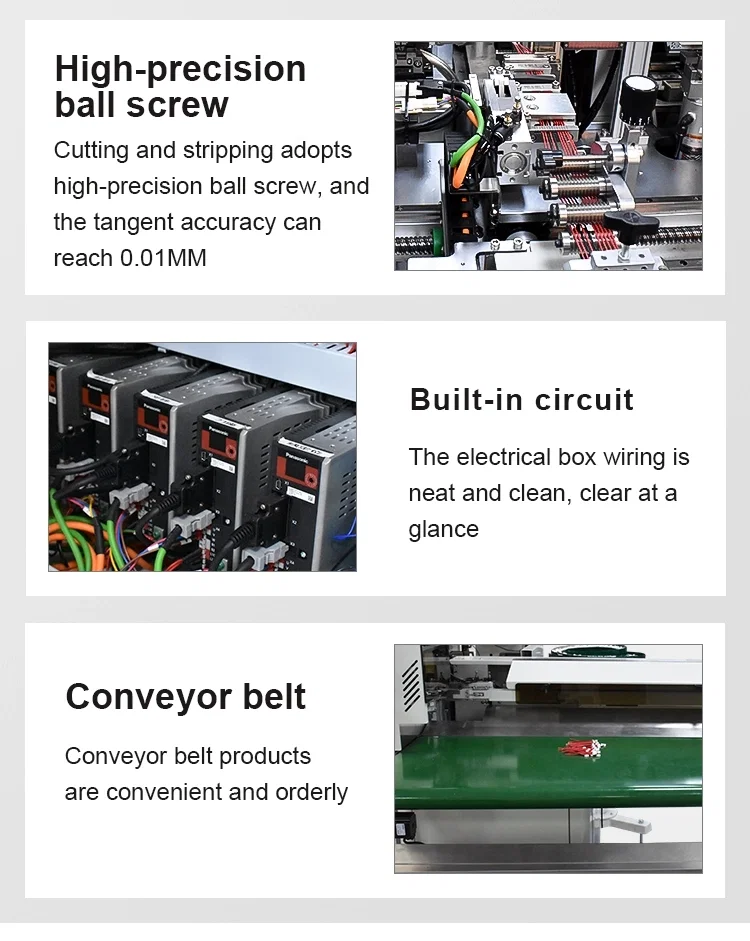

4. 0.01 mmのボールねじ位置決めにより、各電線端をシェルキャビティに合わせる

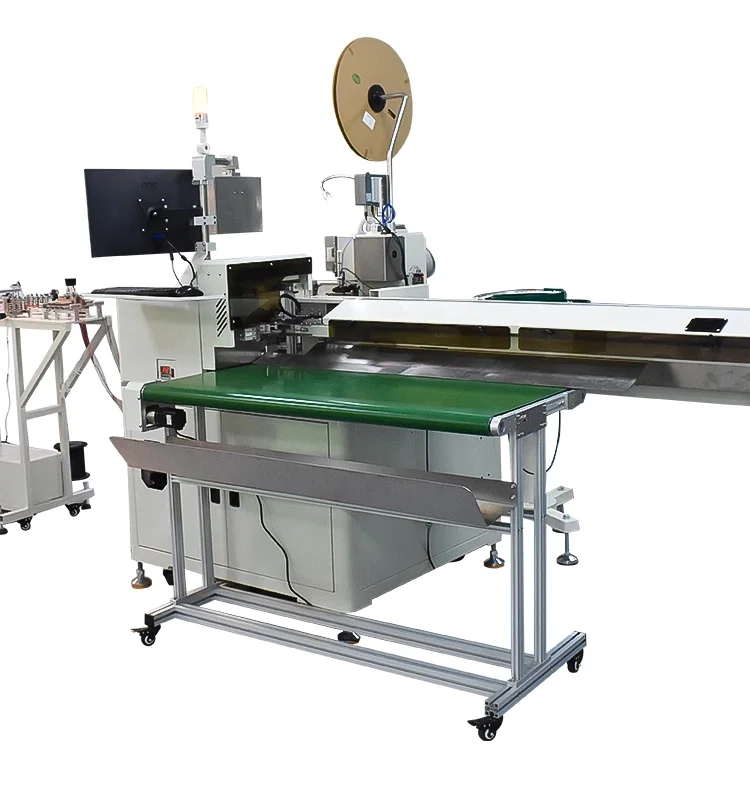

5. コンベア排出により、完成リード線を順序どおりに、材料詰まりなく搬出する

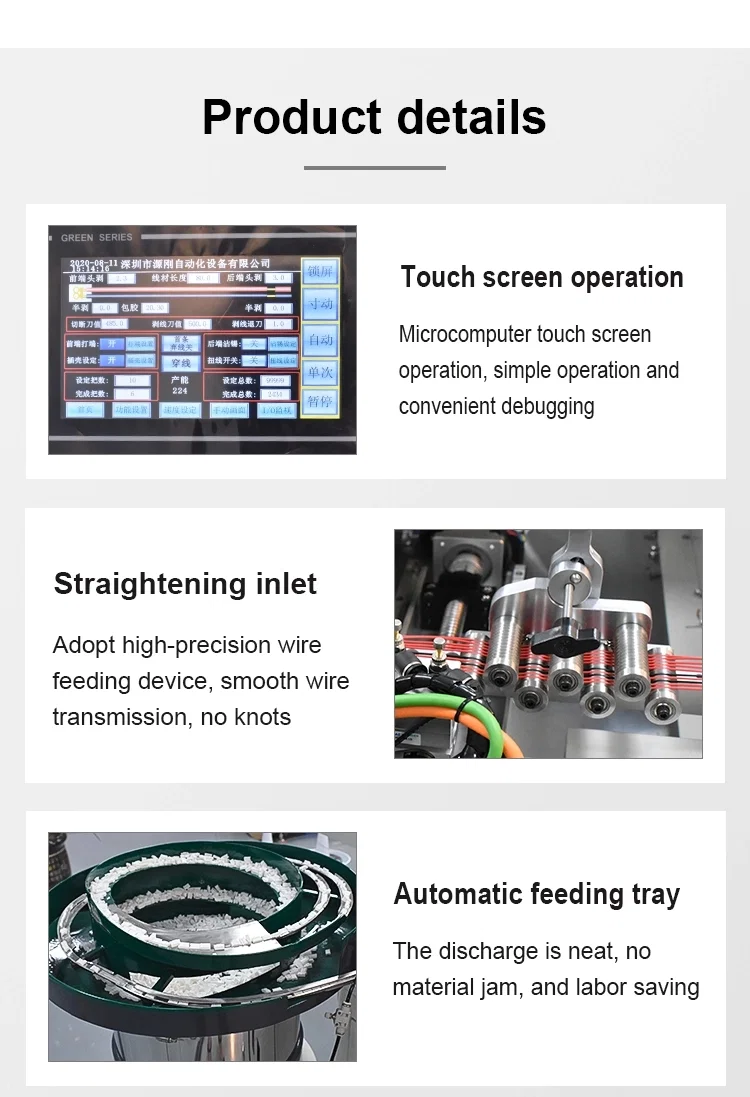

6. マイコン式タッチスクリーンでプログラムを入力し、高精度送線を滑らかに伝達する

技術仕様

項目仕様
型式WPM-DPW12
機能切断、皮むき、振り分け、分割、端末加工、浸漬、はんだ付け、撚り、端子圧着、プラグ挿入
対応電線12色の単芯線
シェル対応2P-12Pのプラスチック/ゴムシェル、振動板交換不要
位置決め精度0.01 mm(ボールねじ)
制御マイコン式タッチスクリーン
送線高精度送線装置
排出コンベアベルト、整列排出、材料詰まりなし

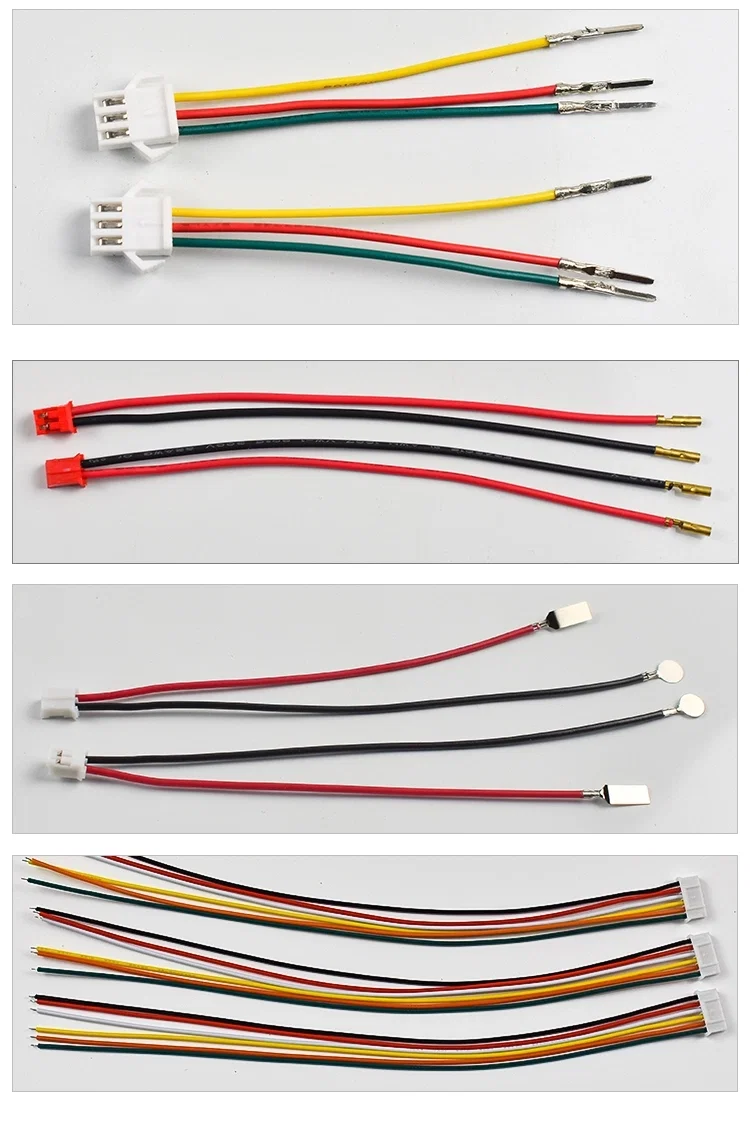

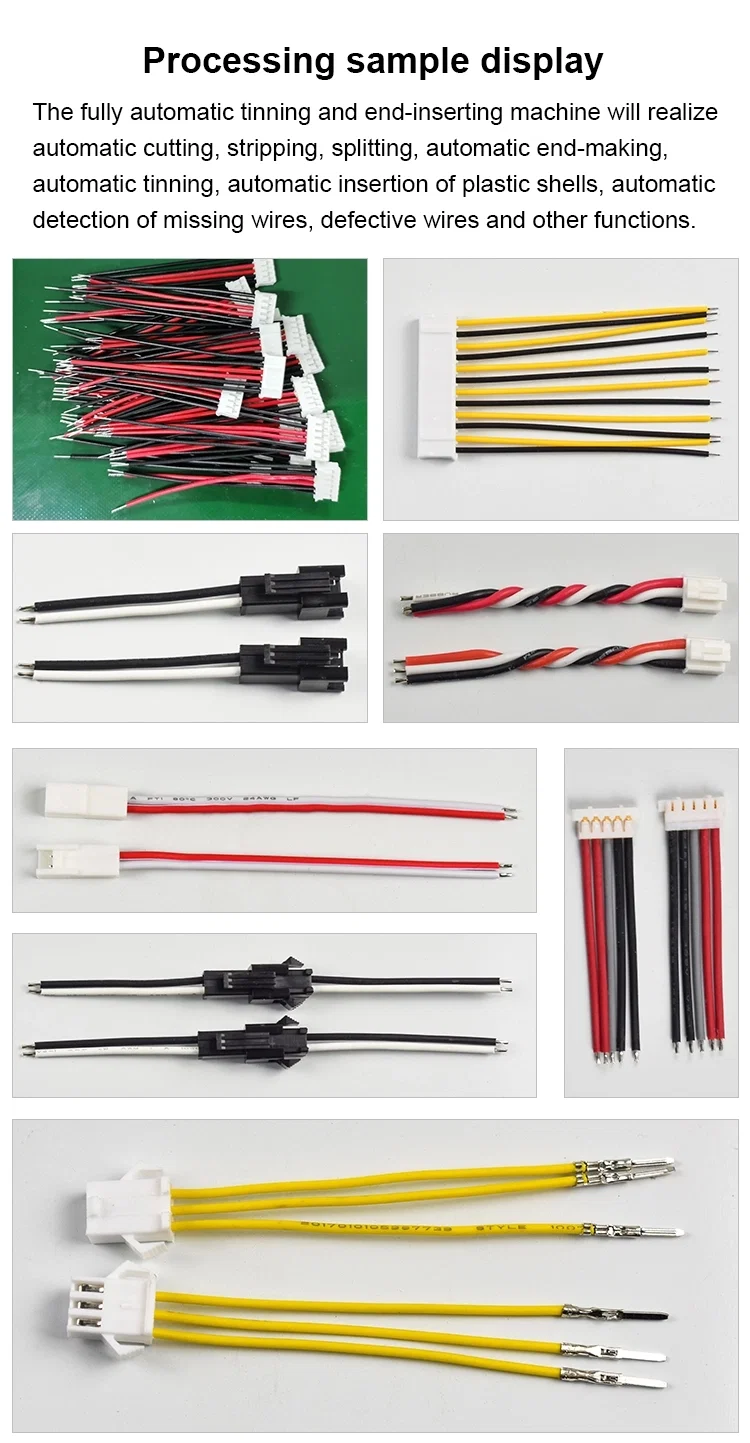

用途

— 家電制御基板:12色の単芯線を2P~12Pのナイロンシェルに組み込む

— 小型家電・電動工具のリード線:はんだ付けした片端を圧着し、ゴムシェルへ挿入する

— LEDドライバ・センサー用ローム:細い単芯線を浸漬・はんだ付けし、多キャビティシェルへ挿入する

— 民生電子機器の内部ハーネス:多色リード線を1サイクルで1つのコネクター組立に仕上げる

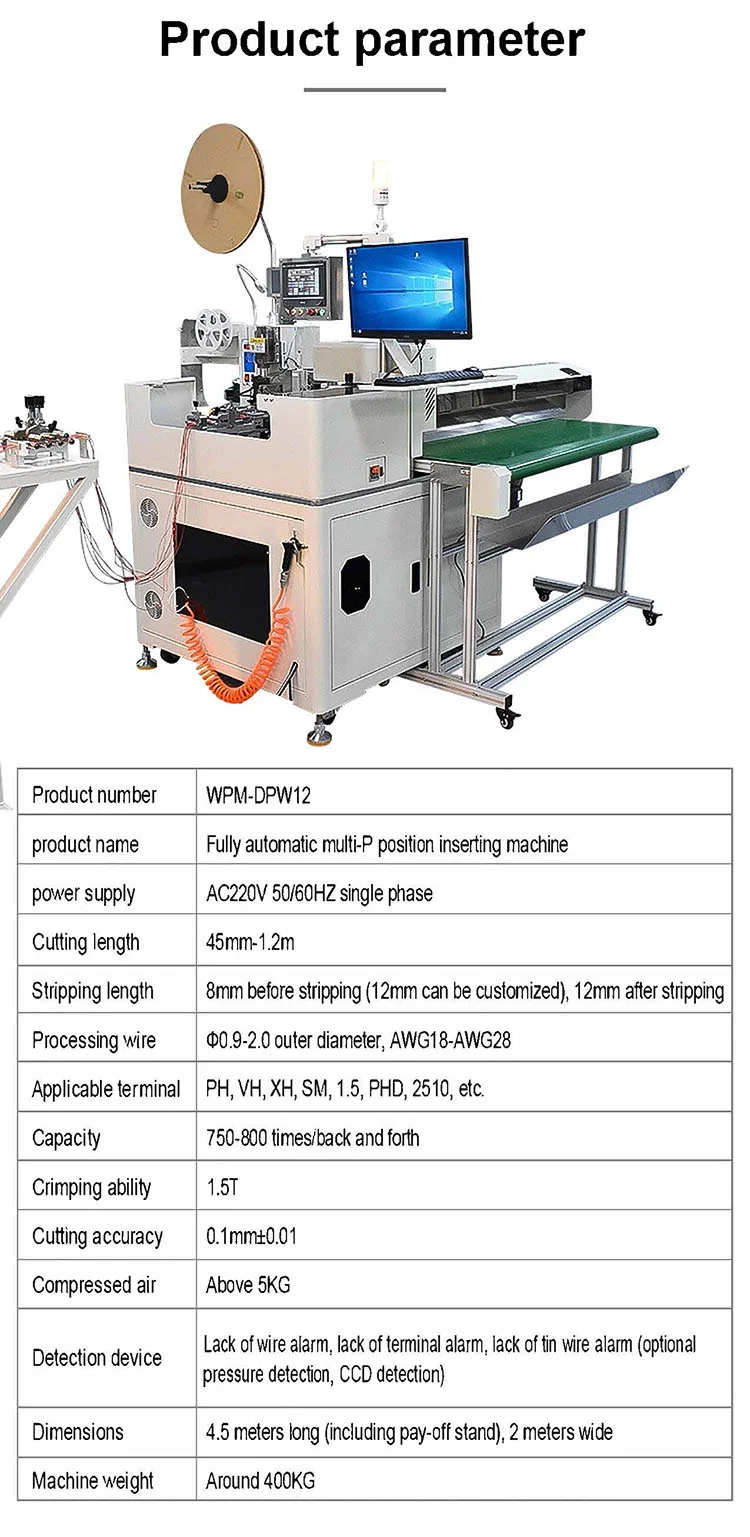

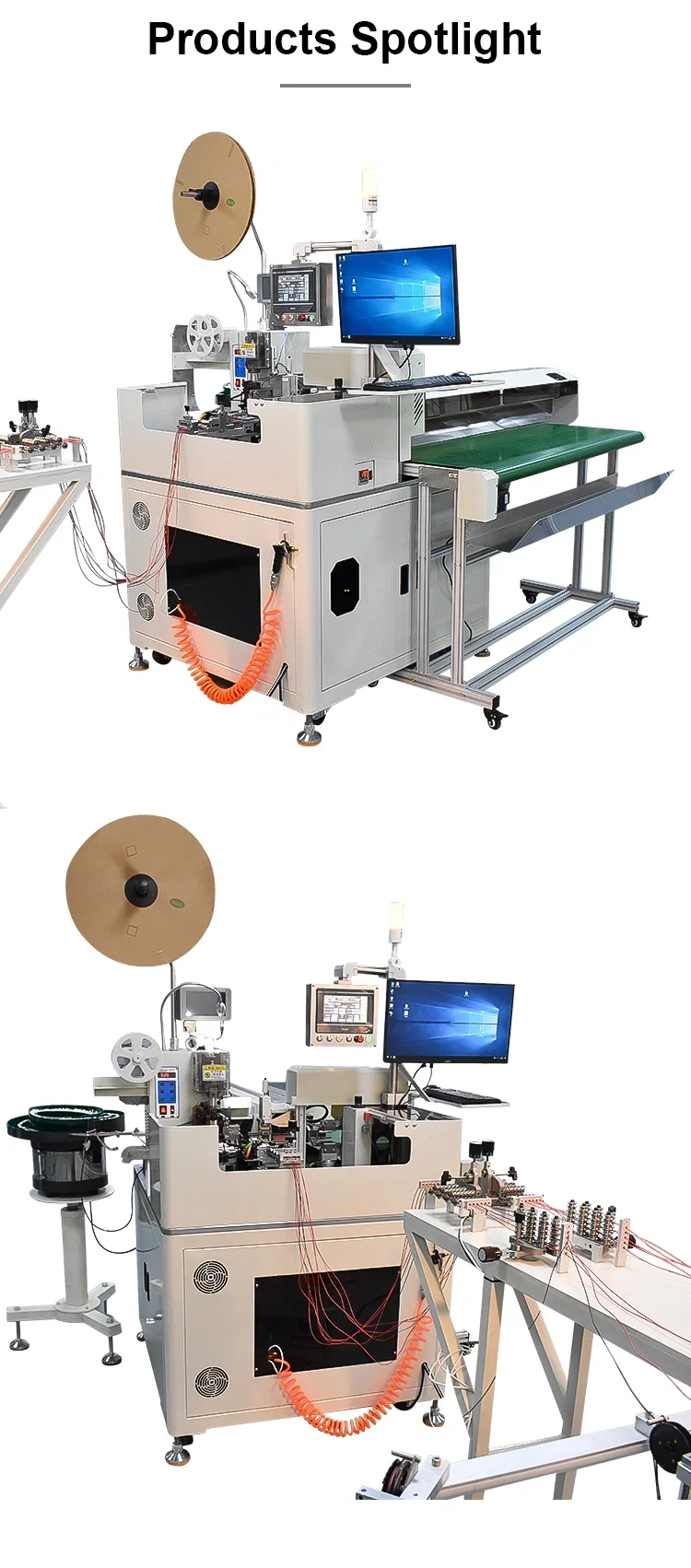

Fully automatic multi-P inserting machine with monitor, wire spool and green conveyorMachine with pay-off spool, vibratory bowl feeder and side conveyor for single-end wiresVibration plate feeding section and green conveyor belt at the machine outletProcessing samples of tinned wires fitted with white and black connector housingsFinished wire harnesses with white housings, bullet terminals and ring lugsWPM-DPW12 parameter table with 45mm-1.2m cutting length and AWG18-28 wire rangeDetail panels of touch screen, straightening inlet and automatic feeding trayDetail panels of ball screw cutting unit, electrical cabinet wiring and green conveyorTwo product spotlight views of the inserting machine with monitor and pay-off standMachine side view showing monitor arm, pay-off spool and outfeed conveyor frame
