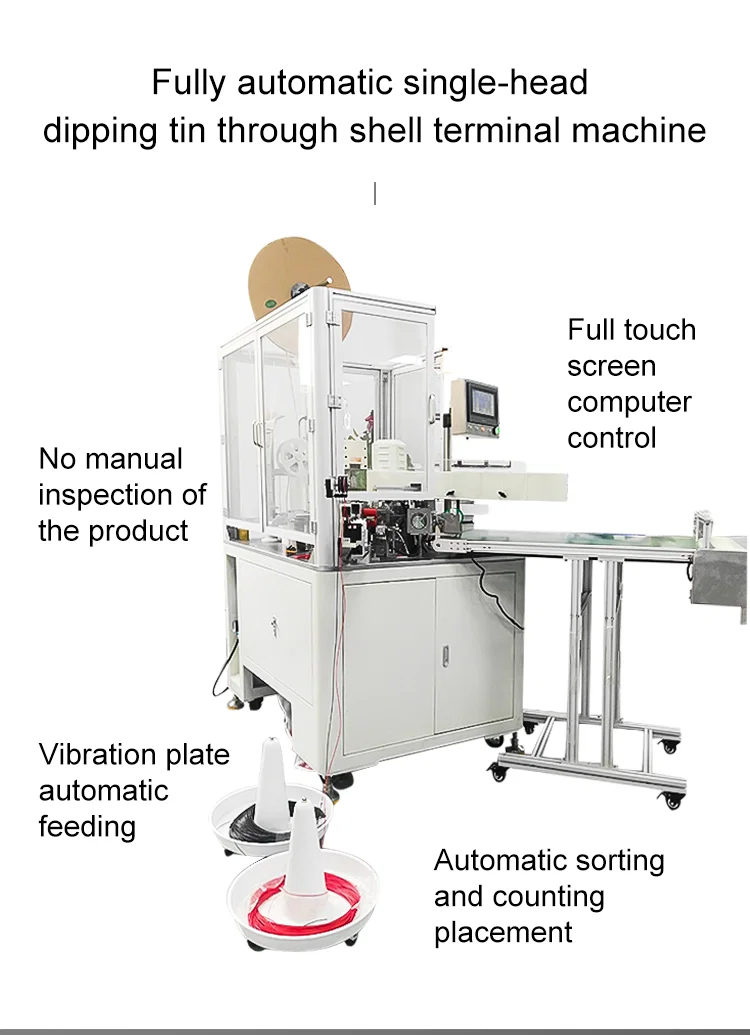

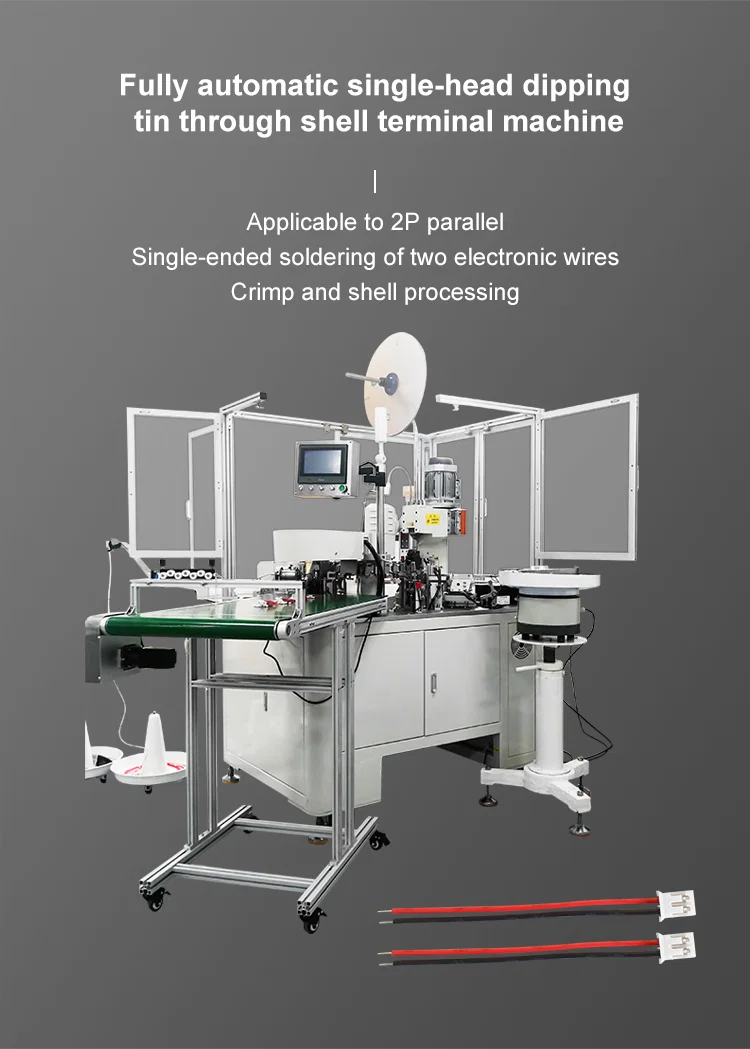

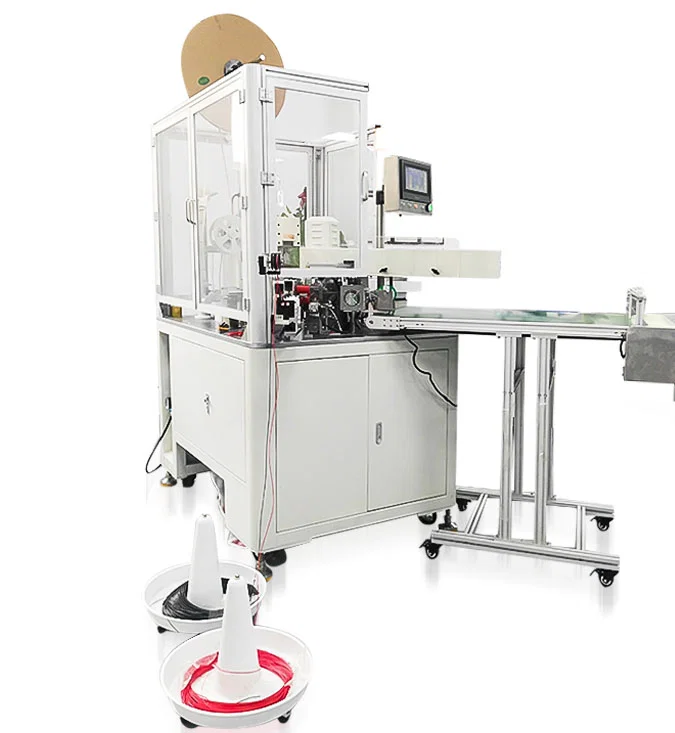

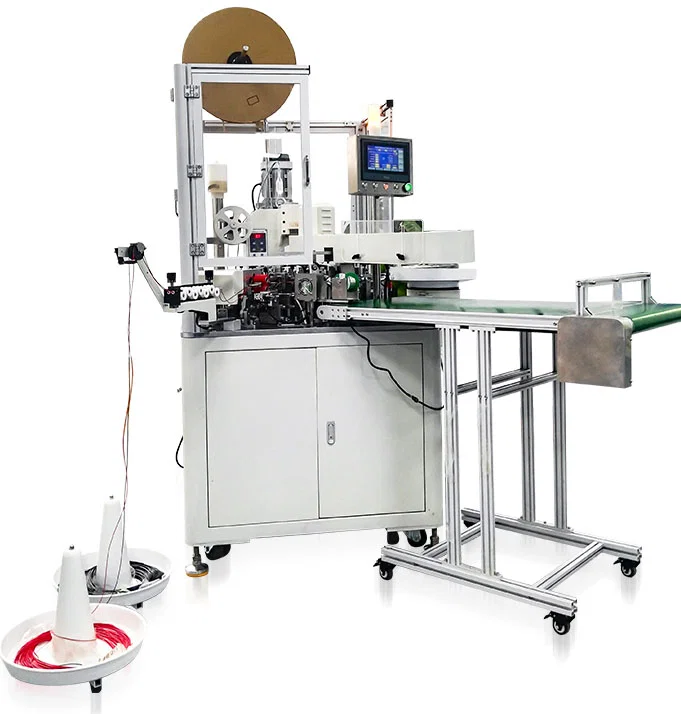

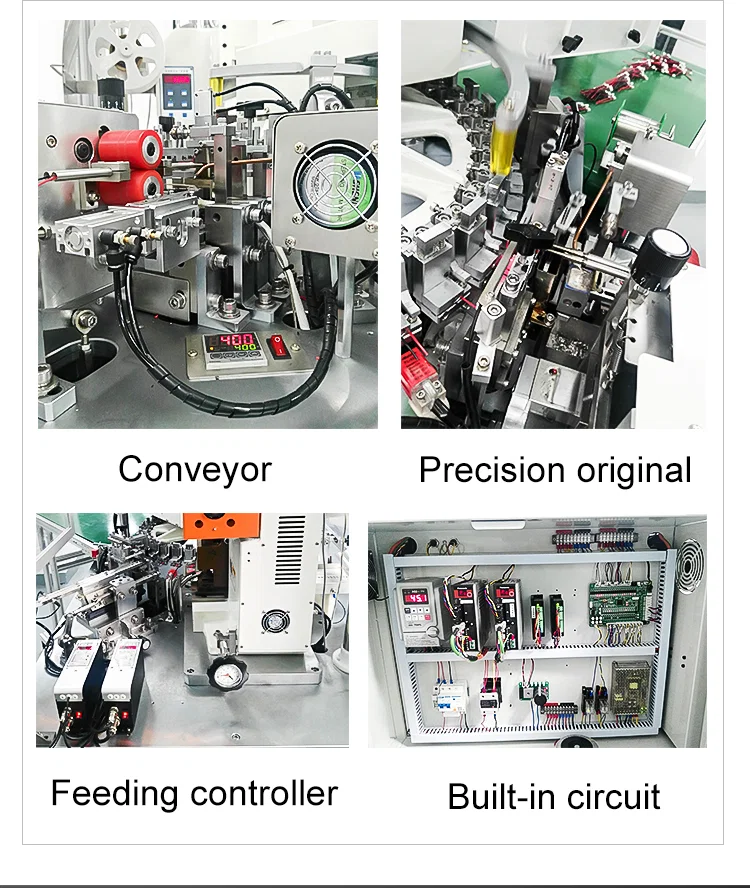

JW-CM06は、2P平行線の一方の端から他方の端までを1サイクルで処理する。対線を定尺に切断し、皮むきし、片端で両導体をディップはんだし、反対端に端子を圧着して2Pシェルへ押し込む。2本の導体は送りローラーから挿入ステーションまで一定のピッチに保たれ、これが手作業では維持できない部分である。
設備を分割して行う場合、はんだ槽、圧着プレス、シェル用のベンチ治具が必要となり、各工程間で電線を数えて受け渡すことになる。本機では作業者がリールを装填し、選別済みの部品を取り出すだけでよい。圧力監視、CCD画像検査、CPK追跡が毎サイクルで実行され、不良品は梱包されずに排出される。また段取り時には引き抜き力を解析し、バッチを流す前に圧着高さを実証する。

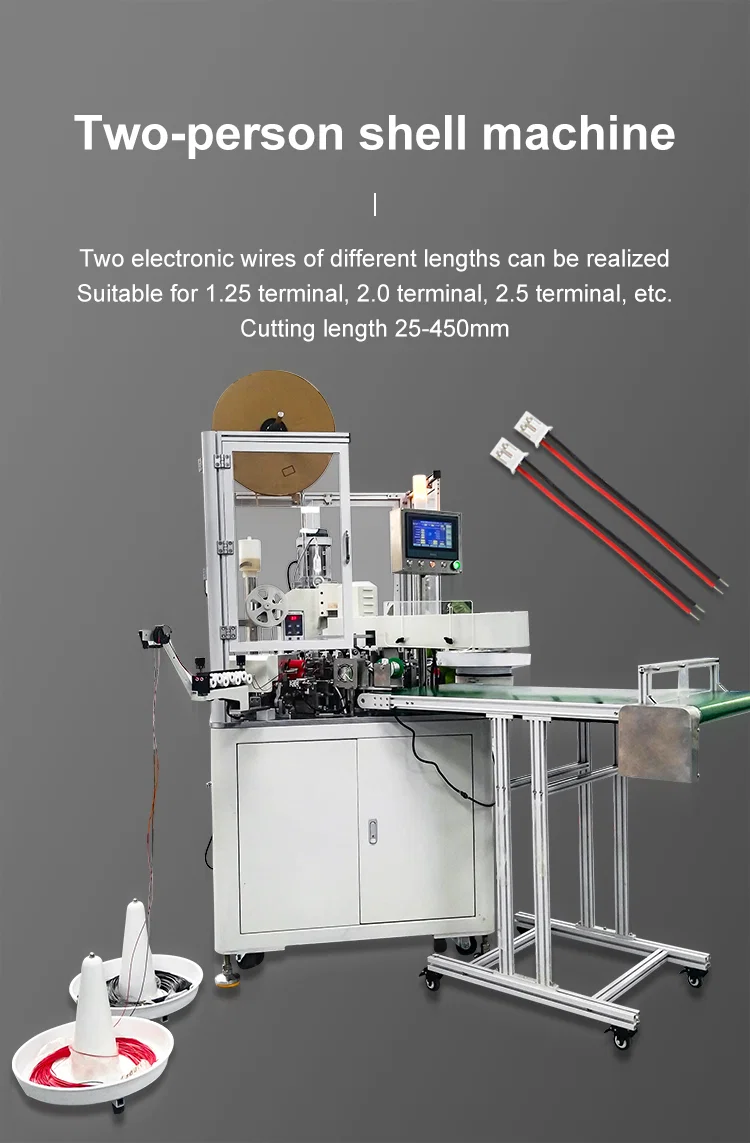

JW-CM06はこのグループの2P専用機であり、長さ25-450 mm、端子1.25、2.0、2.5に対応し、CCD、圧力、CPKの監視を同一機に搭載する唯一の機種である。WPM-DPW12は2P~12Pとシェル対応が広いが、これらの計測機能は持たない。WPM-5505は32-18 AWGで毎時530-650回ハウジングへ挿入する。ハーネスが、電源側をはんだ付けし基板側に2Pプラグを付ける2芯リード線である場合、CM06が最も適合する。

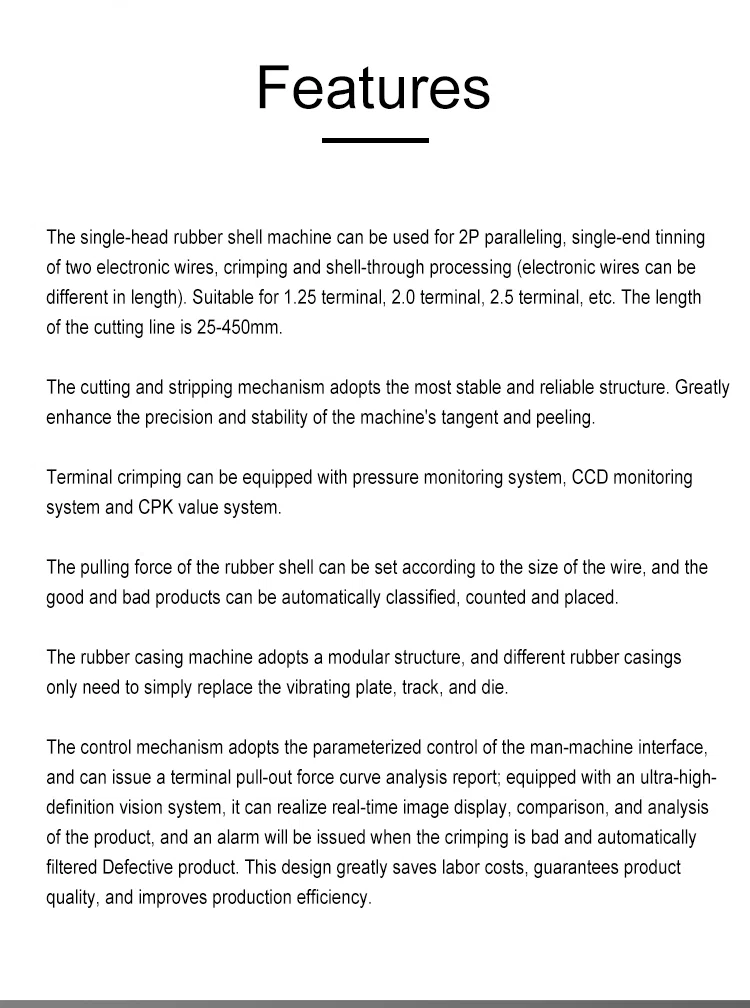

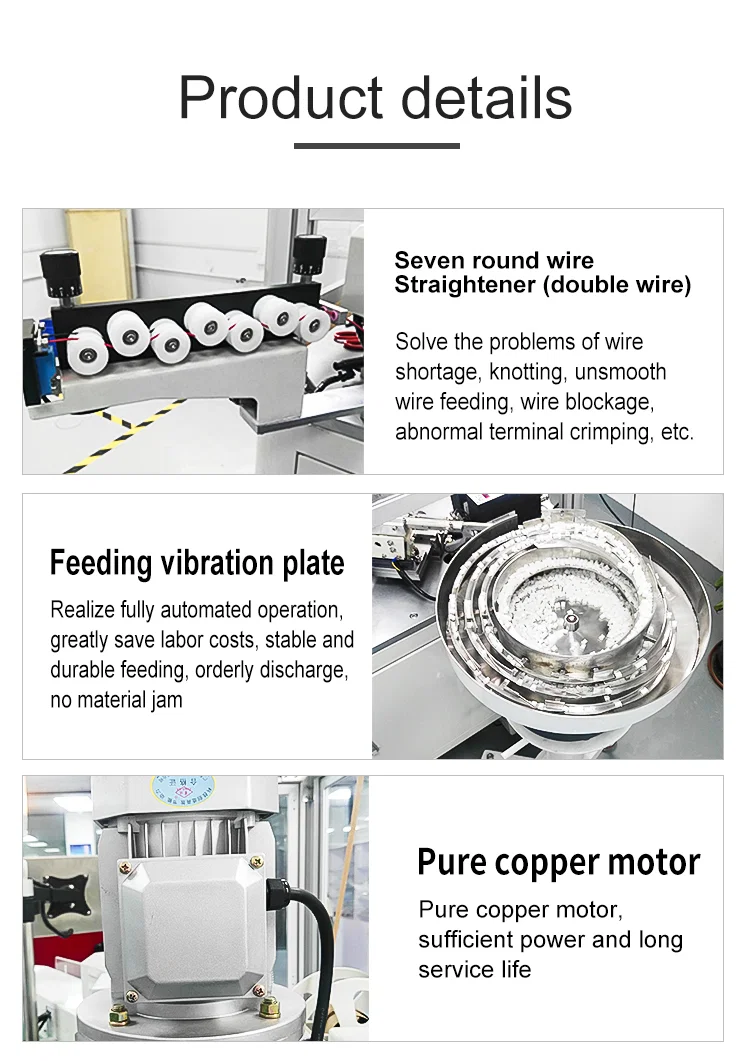

主な特長
1. 切断、皮むき、ディップはんだ、圧着、2Pシェル挿入を1サイクルで行い、片端をはんだ付け、反対端を端子で組み立てる
2. 2P平行線専用のハンドリングで、両導体を挿入まで一定ピッチに保持する
3. 端子サイズは1.25、2.0、2.5
4. 電線長範囲は25-450 mm
5. 圧力監視、CCD画像システム、CPK値追跡を毎サイクルで行う
6. 不良品排出、良品・不良品の計数、引き抜き力解析。モジュール式ステーション構成

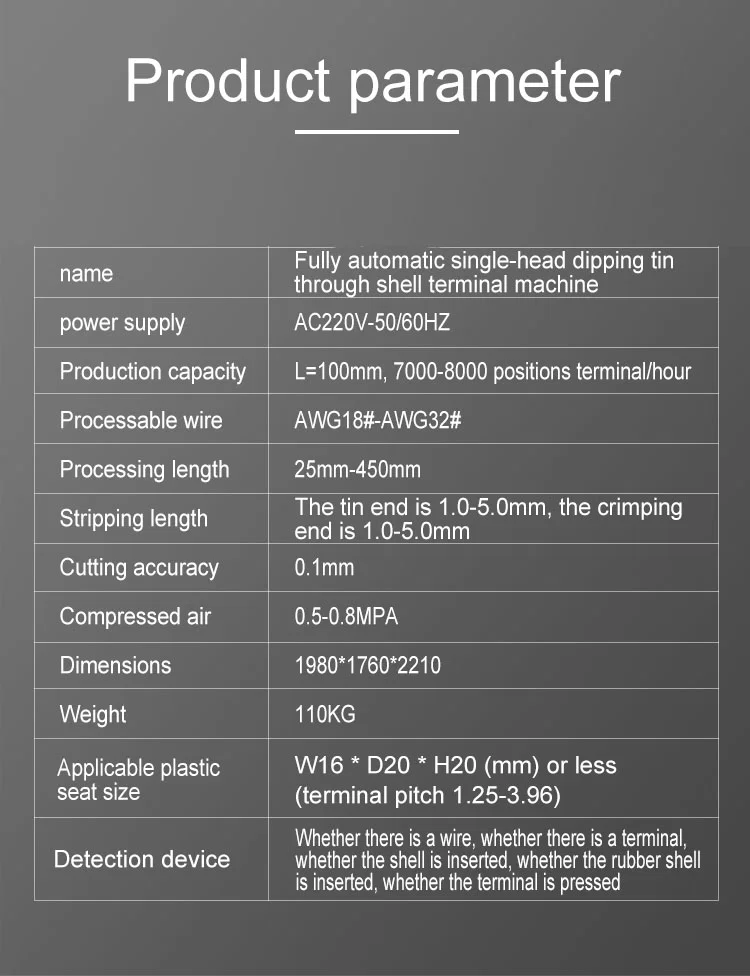

技術仕様
| 項目 | 仕様 |
|---|
| 型式 | JW-CM06 |
|---|
| 加工機能 | 切断、皮むき、はんだ付け、圧着、シェル挿入 |
|---|
| 電線種別 | 2P平行線 |
|---|
| 電線長範囲 | 25-450 mm |
|---|
| 端子対応 | 1.25 / 2.0 / 2.5 |
|---|
| 監視 | 圧力監視、CCD画像システム、CPK値システム |
|---|
| 品質管理 | 不良品選別、引き抜き力解析、良否計数 |
|---|
| 構成 | モジュール式、自動供給 |
|---|

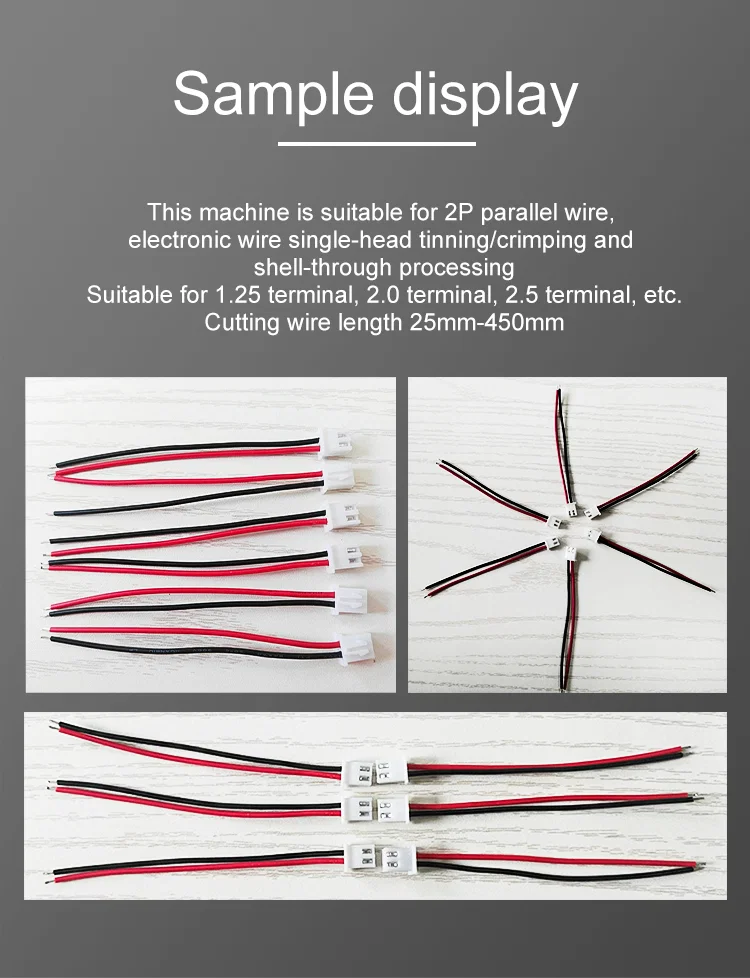

用途
— 家電・電動工具の2芯コード:2P平行線の電源側をはんだ付けし、基板側に2Pシェルを付ける
— LEDドライバ・小型電源:1.25・2.0端子を2Pの白シェルへ挿入する
— バッテリー充電器・アダプター:25-450 mmの短い2芯リード線
— ファン・センサー・スイッチ用ローム:片端をはんだ付けした2芯ジップコード
