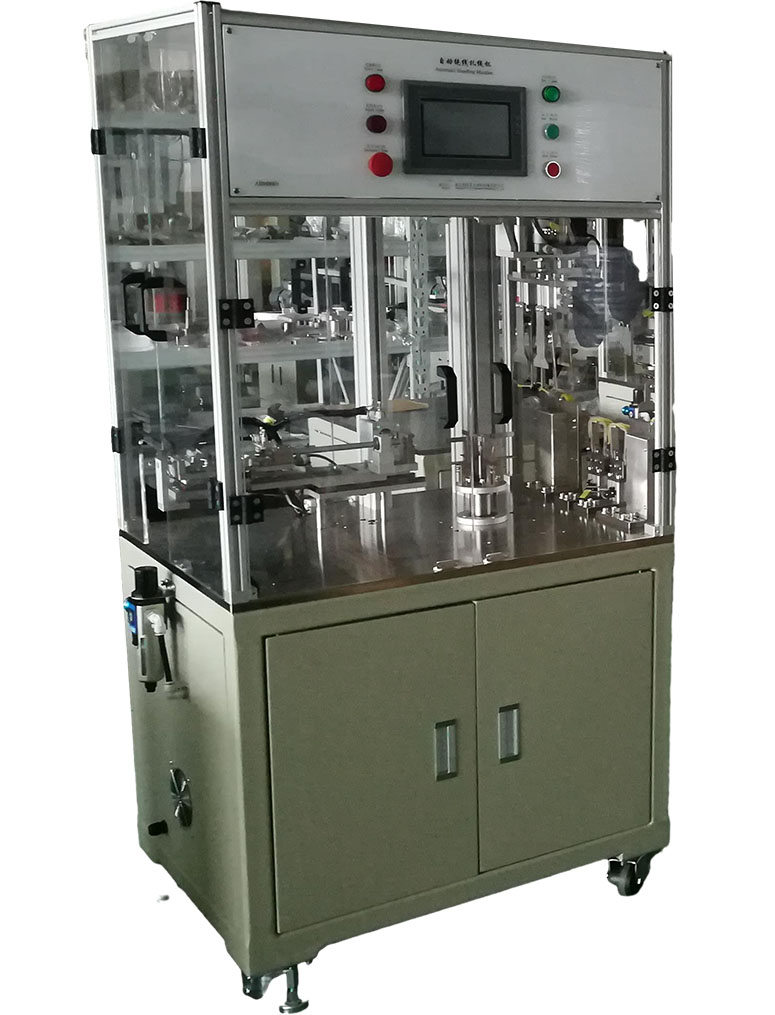

自動切断・巻き取り・輪掛け機 ACE0001
自動切断・巻き取り・輪掛け機 ACE0001 Thumb

自動切断・巻き取り・輪掛け機 ACE0001

  • 製品モデル: ACE0001

  • Specifications

    自動切断コイリングエンレースマシン
    フィラメント径:1.0~5.0 mm
    供給速度:≤2.0 m/s
    コイリングインラジウム:70~100 mm
    コイリング長さ:5~30 m
    生産速度:2~5個/分(ベース15m長さ)
    必要なオペレーター:1名(2~4台を操作可能)
    機械の長さ:1350 mm
    機械の幅:650 mm
    機械の高さ:1700 mm
    機械の重量:約300kg
    電源:1相AC 220V 50Hz 2Kw
    圧縮空気:0.4~0.6 Mpa1 m3 / hr
  • 今すぐお問い合わせ


自動カッティングコイリング&エンレースマシン ACE0001
機械の特徴
ACE0001-自動コイリング&エンレースマシンは、主にグラストリミングラインやナイロンモノフィラメントなどのプラスチックフィラメントの固定長、巻き取り、巻き込みをカットするために適用されます。この機械は、パラメータ設定とPLCシステムを通じて、プラスチックフィラメントを自動的に切断、巻き取り、巻き取り、排出することができ、これは手作業コストが低く、生産能力が高いです。機械の操作には1人が必要で、電気と圧縮空気を供給することで生産を達成できます。
1.タッチスクリーンのヒューマンマシンインターフェース。中央制御;便利な操作。パラメータ設定;ビジュアルディスプレイ。
2.設定パラメータに応じて、マシンは自動的に操作を一致させ、PLCシステムの下で出力をカウントできます。
3.光電検出システムは、不足している、こぼれている、ワイヤーの状態がないことを自動的に検出し、アラームを発し、生産を停止します。
4.完全な警報と安全保護機能。安全で信頼性の高い電気と機械の二重保護。
マシン構成
1.給餌モジュール。
2.カッティングモジュール。
3.コイリングモジュール。
4.モジュールをひもで囲みます。
5.トランスポーズモジュール。
6.フレームモジュール。
7.プログラムおよび電気制御システム。
機械運転
の原理 1.フィードモジュールは、ステッピングモーターで駆動する精密ホイールにワイヤーを送ります。
2.カッティングモジュールは、リニアガイドウェイによってガイドされ、シリンダーによって駆動される合金カッターを介してワイヤを切断します。
3.ステッピングモーターによって駆動されるコイリングモジュールと、フィード、ワインディング、トラバースモーションを一致させます。
4.ステッピングモーターで駆動されるエンレースモジュールとダブルステーションで製品を巻き込みます。
提供図
1。取扱説明書。
2.機械組立図。
3.空気圧および制御図面。
4.電気および制御図面。
5.スペアパーツと摩耗部品リスト。

機械基本パラメータ
フィラメント径:1.0~5.0mm
供給速度:≤2.0m/s
コイリングインラジウム:70~100mm
コイリング長さ:5~30m
生産速度:2~5個/分(ベース15m長さ)
必要オペレーター:1名(2~4台操作可能)
機械の長さ:1350mm
機械の幅:650mm
機械の高さ:1700mm
機械の重量:約300kg
電源:1相AC 220V 50Hz 2Kw
圧縮空気:0.4~0.6 Mpa1 m3 / hr
