ロープ・電線切断機 LCD操作 ローラー矯正 JW-CT01

📅 2025-04-29 👁️ 1,723
  • 製品モデル: JW-CT01

  • 仕様

    制御方式: LCD画面制御
    機能: 送り長さ設定、速度バッチサイズ、総数カウント、一時停止
    ガイドシステム: 調整可能ガイドロッド
    加工材料: ワイヤーロープ、金属ケーブル、ストリップ、シート、チューブ、リボン
    切断品質: 滑らかな刃先、バリなし
    電源方式: プラグイン式
    操作: ワンタッチ電源オン/オフ
  • 今すぐお問い合わせ

JW-CT01は、ワイヤロープ、ケーブル、チューブ、シート、リボンをベンチ型フレーム上で定尺に切断する。送り長、切断速度、バッチ数、総数はLCDパネルで入力し、バッチまたは総数に達すると機械は停止する。

シャーや砥石ディスクで切断したロープは、端部がほつれ、切断後も残るカールを伴って仕上がり、コイルから引き出した長さは曲がったままとなる。CT01では材料が対向ローラーバンクを持つ機械式矯正装置を通り、調整式ガイドロッドが材料を刃物中心線上に保持し、刃物が平らに閉じるため素線端がばらけない。バッチ数と総数はパネルで計数され、排出シュートでの手数えが不要となる。

CT01は切断機であり、絶縁層の皮むきは行わず、電線専用でもない。同シリーズのST03とST05は単線または同軸の層を切り開く機種であり、CT01はロープ、チューブ、シート、リボンについて、直角でバリのない端面と真っ直ぐな切断長を求める用途に仕様を定めている。

主な特長

1. 刃物前方の対向ローラーバンクによる機械式矯正装置が、切断前に螺旋の記憶を除き、切断長はシュートから真っ直ぐに出る。

2. 調整式ガイドロッドが長尺材を刃物中心線上に保持し、幅の狭いシートやリボンの多条切断を可能にする。

3. 数値キーパッド付きLCDパネルで、送り長、切断速度、バッチ数、総数を設定する。設定総数に達するとカウンターが機械を停止させる。

4. 刃物は材料軸に対して直角に閉じ、ロープやチューブにバリのない平坦な切断面を与える。

5. ガード付き切断ヘッドと、切断片を刃物線から離して排出するシュート。

6. 表示灯付きの電源ボタン1つでパネルから起動でき、ベンチ脇に別置の制御盤を要しない。

技術仕様

項目仕様
型式JW-CT01
機械種別卓上型ワイヤロープ・金属切断機
制御インターフェースLCD画面とメンブレンキーパッド
設定項目送り長、切断速度、バッチ数、総数
対応材料電線、ロープ、チューブ、シート、リボン
矯正機械式多軸ローラー矯正装置
切断品質平坦な切断、バリのない端面
ガイド調整式ガイドロッド、多条切断対応
起動表示灯付き電源ボタン

用途

— ワイヤロープの組立:亜鉛めっき・ステンレスロープを、端子圧着前に定尺切断する

— 吊具・スリング工場:圧着スリーブを装着する前に素線が広がらないよう、ロープを直角に切断する

— ケーブルラック・電線管の施工:ケーブルとチューブをベンチで定尺に切断する

— 発熱体の生産:抵抗線とリボンをバッチ単位で定尺に切断する

— 梱包ライン:PP・PETバンドおよびリボンを、計数したバッチ長で切断する

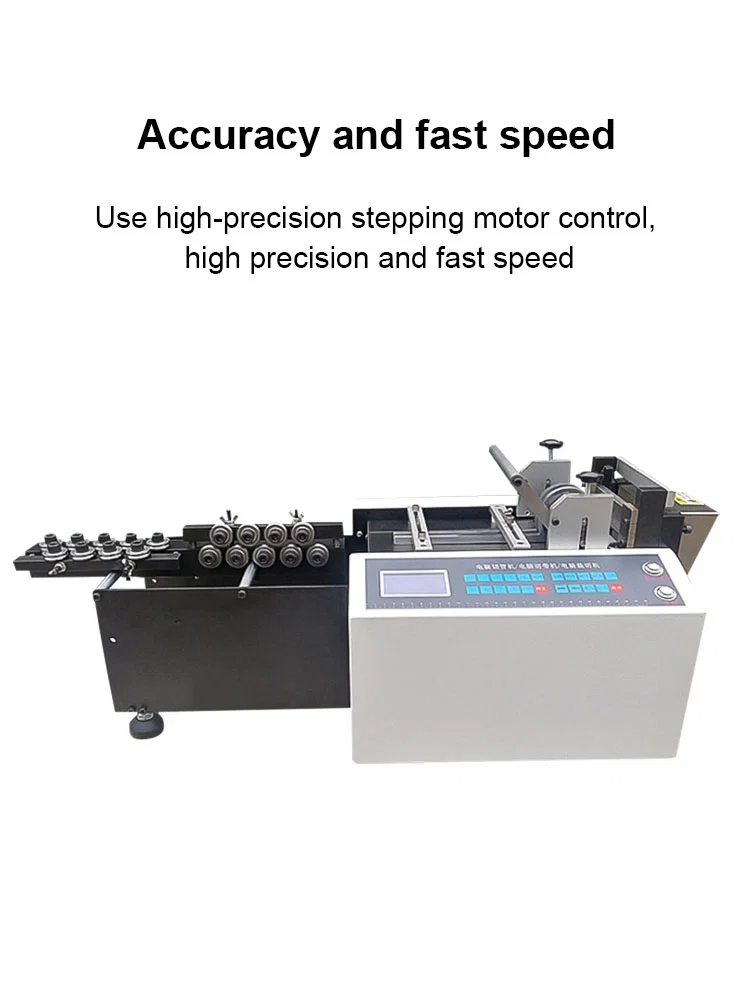

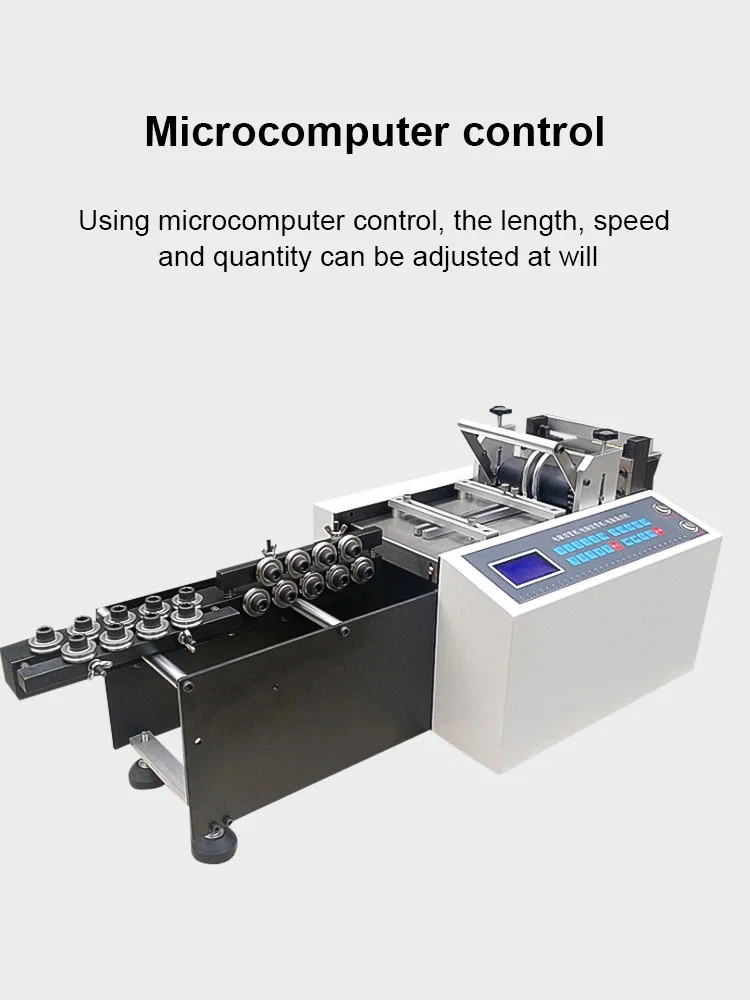

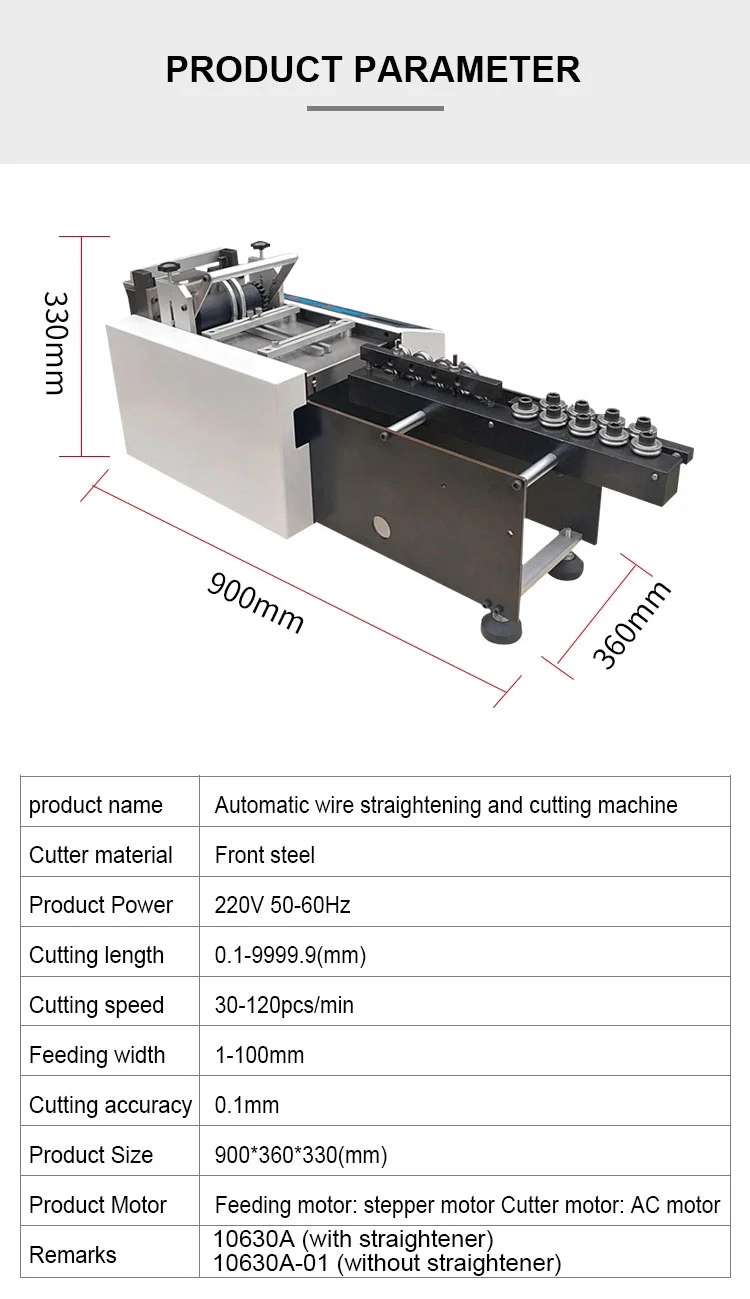

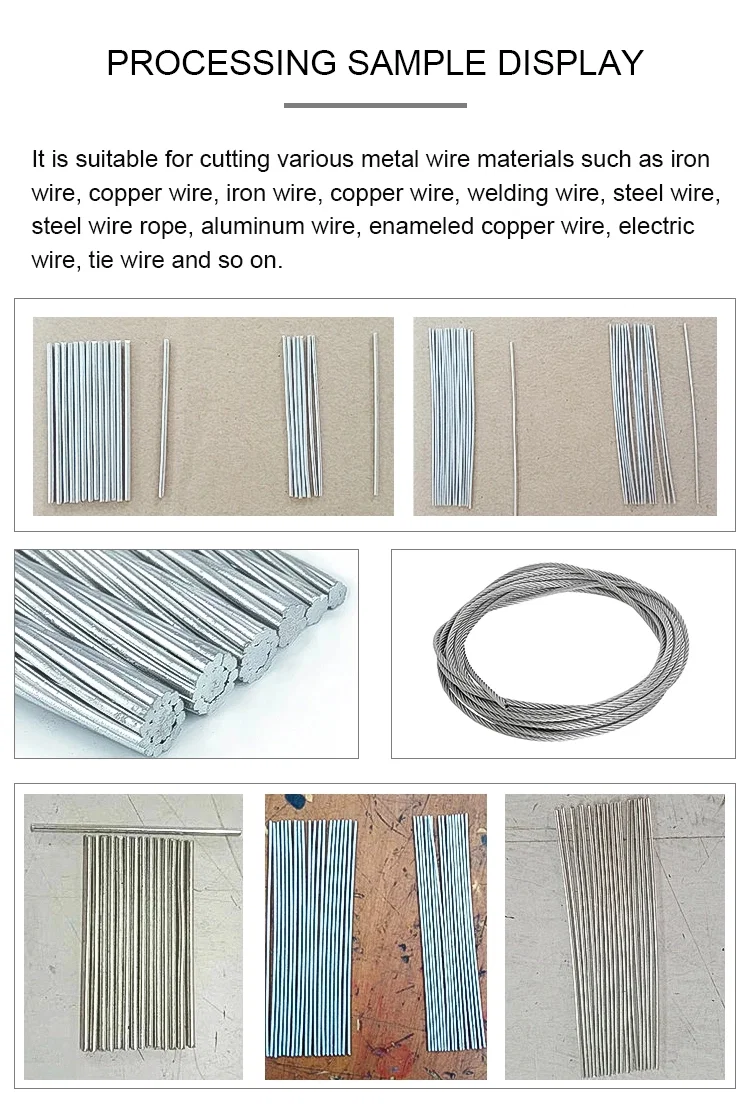

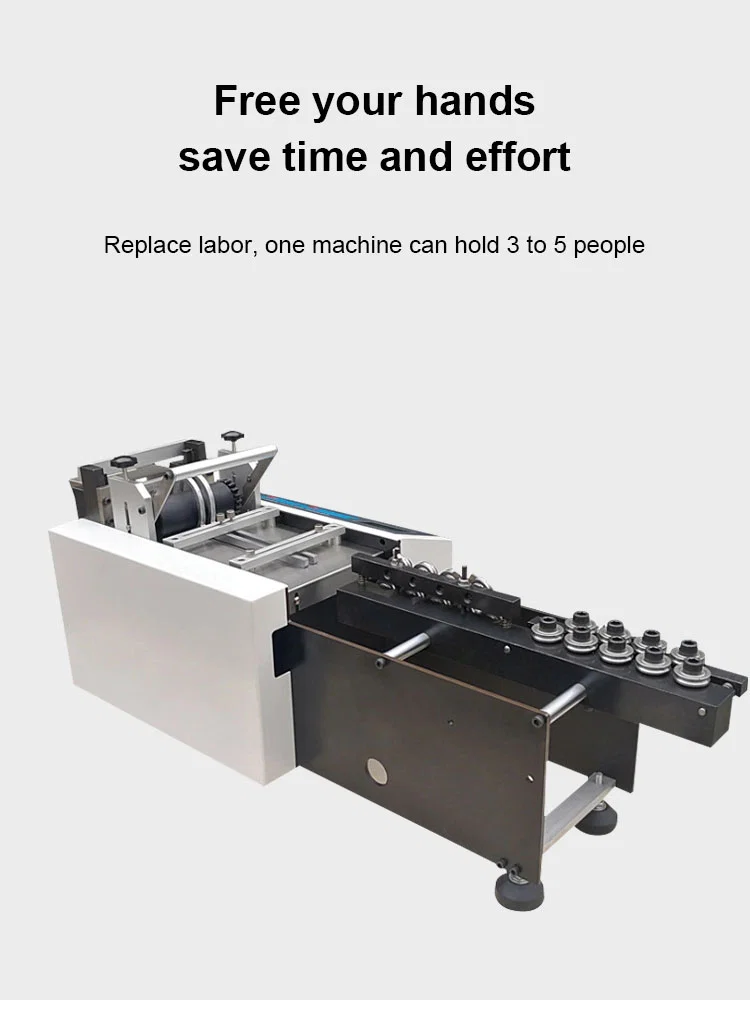

Wire rope cutting machine with LCD keypad, straightener rollers and stacked cut wires aboveSide view of wire straightening and cutting machine with microcomputer control panelWire cutting machine side view with adjustable guide rail and stepped feed rollersRear view of cutting machine showing straightener roller bank and steel frameBundles of cut steel wire, welding wire and coiled wire rope samplesWire cutting machine dimension drawing 900x360x330mm above the specification tableDetail panels of LCD panel, guide rod, straightener rollers and front steel bladeCutting machine front, left side and right side views photographed on a concrete floorBack view of wire cutting machine with black straightener frame and white control cabinet
