自動トリマーライン・ブリスター巻き取り機 固定長切断 高効率 BWM0001

  • 製品モデル: BWM0001

  • 仕様

    モデル番号: BWM0001
    フィラメント径: 1.0~5.0 mm
    供給速度: ≤ 2m/s
    ブリスター径: 80~200mm
    穴径: ≥ 45mm
    ブリスター高さ: 20~100mm
    生産速度: 6~10個/分
    必要オペレーター: 1名
    機械寸法: 650mm x 550mm x 1800mm
    重量: 約200kg
    電源: 1相 AC 220V 50Hz 2Kw
    圧縮空気: 0.4~0.6 Mpa 1 m3/hr
  • 今すぐお問い合わせ


ブリスター巻線機
機械の特徴
BWM0001ブリスター巻線機は、主にグラストリミングラインやナイロンモノフィラメントなどのプラスチックフィラメントの固定長およびパッケージブリスターを切断するために適用されます。この機械は、パラメータ設定とPLCシステムを通じて、ワイヤーを自動的に切断、巻き取り、供給することができ、これは低い手動コストと高い生産能力です。機械の操作には1人が必要で、電気と圧縮空気を供給することで生産を達成できます。
1。タッチスクリーンのヒューマンマシンインターフェース。中央制御;便利な操作。パラメータ設定;ビジュアルディスプレイ。
2。設定パラメータに応じて、マシンは自動的に操作を一致させ、PLCシステムの下で出力をカウントできます。
3。光電検出システムは、不足している、こぼれている、ワイヤーがない状態を自動的に検出し、アラームを発して生産を停止できます。
4 .完全な警報および安全保護機能。安全で信頼性の高い電気と機械の二重保護。
マシン構成
1 .給餌モジュール。
2。カッティングモジュール。
3。巻線モジュール。
4 .トラバースモジュール。
5 .コンベヤーモジュール。
6.フレームモジュール。
7 .プログラムと電気制御システム。
機械運転
の原理 1.フィードモジュールは、ステッピングモーターで駆動する精密ホイールにワイヤーを送ります。
2。カッティングモジュールは、リニアガイドウェイによってガイドされ、シリンダーによって駆動される合金カッターを介してワイヤを切断します。
3。ステッピングモーターによって駆動される巻線モジュールと、フィード、巻線、トラバース動作を一致させます。
4 .コンベアモジュールは、電動ローラーで駆動される搬送ベルトを介してブリスターを排出します。
技術図面
1を提供。取扱説明書。
2。機械組立図。
3。空気圧および制御図面。
4 .電気および制御図面。
5 .スペアパーツと摩耗部品リスト。

機械基本パラメータ
フィラメント径:1.0~5.0 mm
供給速度:≤ 2 m/s
ブリスター径:80~200 mm
穴径:≥ 45 mm
ブリスターの高さ:20~100 mm
生産速度:6~10 個/分(ベース15m)
オペレーター必要:1名(2~4台を操作可能) 機械の長さ:650 mm
機械の幅:550 mm
機械の高さ:1800 mm
機械重量:約200kg
電源:1相 AC 220V 50Hz 2Kw
圧縮空気:0.4~0.6 Mpa1 m3/hr

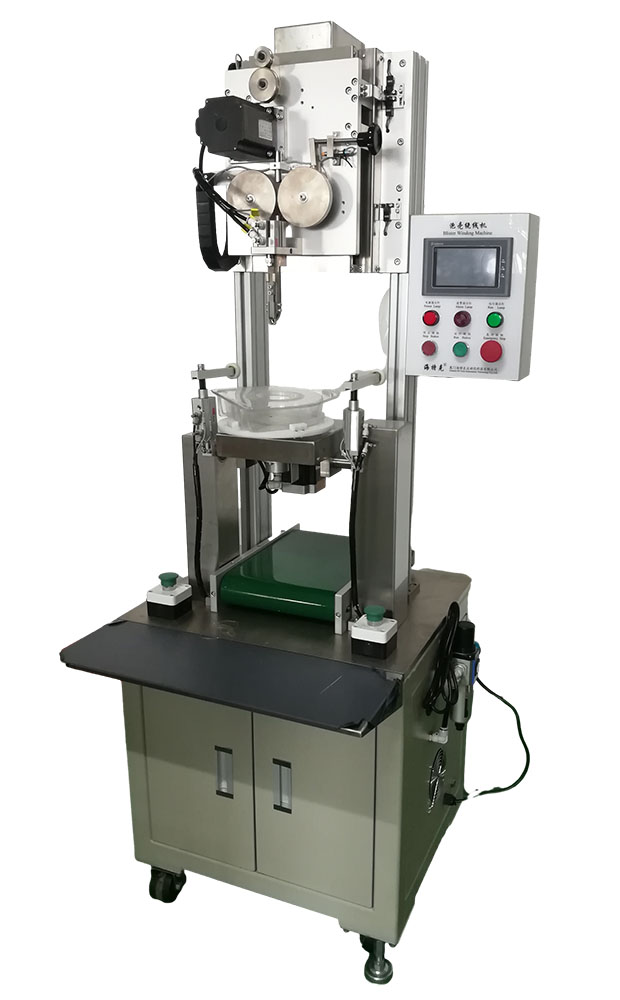

Trimmer Line Blister Winding Machine BWM0001

この製品に関するお問い合わせ

Verification Code Image

関連製品

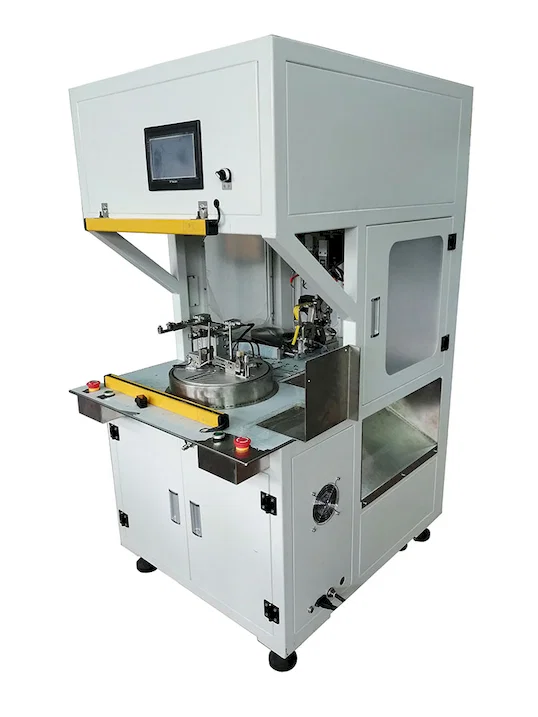

8の字単結束安全自動巻き取り機 ケーブルタイ結束機 WPM-RT-81M
