空圧LANケーブル治具 Cat5/Cat6用 WPM-RJ45

📅 2025-04-28 👁️ 578
  • 製品モデル: WPM-RJ45

  • 仕様

    モデル番号: WPM-RJ45
    電圧: AC220-240V, DC24V
    電源モード: 空気圧
    ワイヤー開口長さ: 10-60mm
    対応ケーブル: Cat5, Cat6, HDMI, USB, マルチコア制御ライン
    制御方式: フットペダルスイッチ
    重量: 7kg
    寸法: 21×11×23cm
  • 今すぐお問い合わせ

WPM-RJ45はCat5・Cat6ケーブルの外被を開き、10-60mmの範囲でより対線を伸ばす。エア駆動で足踏みペダルにより作動し、質量7kg、外形21 x 11 x 23 cmで、パッチコード台の圧着工具の隣に置ける。

外被を取った後も、より対線にはケーブル固有の撚りが残る。手で解すと導体ごとに角度が変わり、RJ45の終端不良はそこから始まる。本機は1回の空圧ストロークで対線を引き伸ばす。両手はケーブルに置いたまま、ペダルでサイクルを開始し、10-60mmの範囲は目分量ではなく機械で設定する。

導体の皮むき機ではない。WPM-550とJW-ST03は単芯線を皮むきし、本機は多芯LANケーブルの外被を開いて対線を伸ばす専用機である。RJ45組立工程を中心に構成したシリーズの1台である。

主な特長

1. 外被開放長さ10-60mm。Cat5e・Cat6パッチコードで使う被覆窓に合わせる。

2. 1回の空圧ストロークで全対を伸ばし、導体の配列を保ったままロードバーを座らせる。

3. 足踏みペダル操作で両手が空き、ケーブルの保持と位置決めに使える。

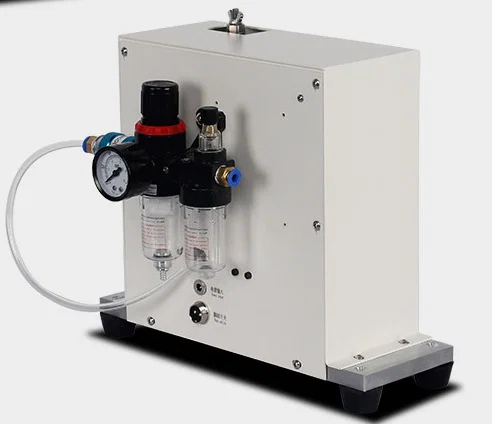

4. エアフィルターレギュレーター、ゲージ、ルブリケーターを背面パネルに搭載し、工場エアに一度合わせる。

5. 21 x 11 x 23 cmの筐体に7kg。ゴム足付きで、専用のパッチコード台に収まる。

6. 電源AC220-240V、ペダルとバルブにはDC24V 3Aの制御回路を使う。

技術仕様

項目仕様
型式WPM-RJ45
機種空圧LANケーブル伸ばし機
電圧AC 220-240 V、DC 24 V、3 A
駆動方式空圧
外被開放長さ10-60 mm
対応電線多芯の外被開放と伸ばし(Cat5/Cat6)
操作方式足踏みペダルスイッチ
外形寸法21 x 11 x 23 cm
質量7 kg

用途

— パッチコード組立:RJ45プラグを圧着する前に、Cat5e・Cat6の対線を開いて伸ばす。

— RJ45ハーネスの前組立:対線端をロードバー用に10-60mmの一定長へ整える。

— ネットワーク室の先行製作:現場で定尺に切ったバルクケーブルを台上で準備する。

— LANケーブルOEM工場:圧着ステーションの手前で対線の伸ばしを再現する。

— 通信工事の作業場:工場・事務所の配線を再終端する。
