AT-101 手持式胶带缠绕机用户手册
T-101手持式胶带缠绕机用于电缆和电线捆扎。4档变速齿轮，4000mAh锂电池，支持10-25mm的PVC/法兰绒/布胶带。便携式设计，可选配脚踏板，电池续航5小时。
機械を使用する前に、安全に操作するためにこのマニュアルをよくお読みください！
1. ボタンと動作モード
AT-101 ハンドヘルドテープ包装機は、シンプルなコントロールパネルを備えており、以下のボタンがあります：
ボタンの概要
1. ブレーキボタン
2. 速度減少ボタン "-"
3. 速度増加ボタン "+"
4. 電源メインスイッチ
速度は5段階あり、実際の操作や生産要件に応じて調整できます。
駆動部
ブレーキボタンを押すとブレーキがかかり、青いランプが常時点灯します。ブレーキを解除したい場合は、ブレーキボタンを軽くタッチします。
電源メインスイッチを押します。機械が待機状態のとき、緑色のランプが点灯します。
動作モード
モード1：スイッチボタンをダブルクリックして動作を開始します。放してもう一度クリックすると動作を停止します。
モード2：スイッチボタンをクリックして動作を開始します。放すと自動的に停止します。

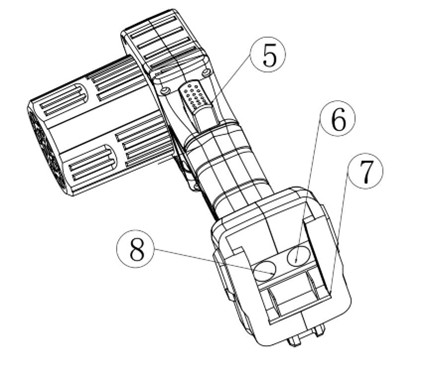

2. コントロールパネルの詳細
5. スタート/ストップスイッチ
6. 電源アダプタピンホール
7. 2000mAhリチウムバッテリーピン
8. ペダルスイッチピンホール
機械が待機状態で緑色のランプが常時点灯しているときに、スタート/ストップボタンをダブルクリックすると動作を開始します。ボタンをもう一度押すと、フライホイールが1回転バッファしてから動作を停止し、機械は待機状態に戻ります。
フライホイールを手動で回す場合は、ブレーキボタンを押す必要があります。青いランプと緑色のランプが常時点灯しているときに回すことができます。
3. 伝動部
コンポーネントの概要
1. フライホイール
2. カッターシートの"C"字型固定プレート
3. カッターシート
4. テープホイール
5. ローラーシャフト
6. テープホイールの固定プレート
カッターシートの"C"字型固定プレート、カッターシート、テープホイール、ローラーシャフト、テープホイールの固定プレートはフライホイールに固定されています。
モーターの回転運動は伝動部のギアによって形成されます。回転運動はフライホイールの中心を回転中心とします。
カッターシートの安全性
カッターシートには隠し刃があり、オペレーターが誤って接触して負傷するのを効果的に防ぐことができます。
テープの装填
テープホイールはテープを取り付けるために使用され、ローラーシャフトを通してカッターシートの固定プレートに通され、カッターシートに配置されます。
安全上の注意
作業中はテープホイールに触れないでください。
常にテープホイールから60cm以上の安全な距離を保ってください。

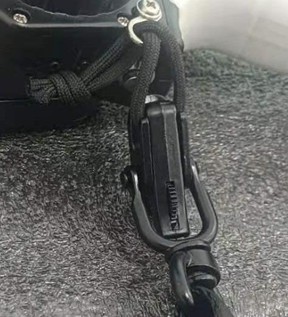

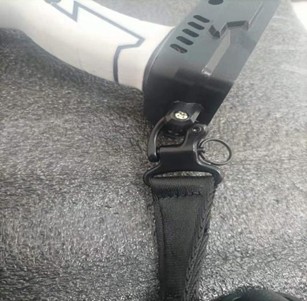

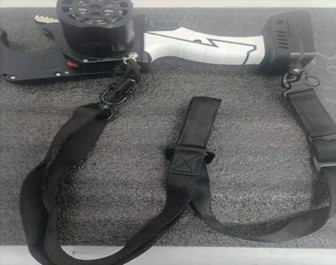

4. ショルダーストラップの取り付け
ロックを上にスライドして解除し、ブレスレットを取り外します。
下にスライドしてロックし、取り付けます。
ブレスレットを引っ張って取り付けおよび取り外しを行います。

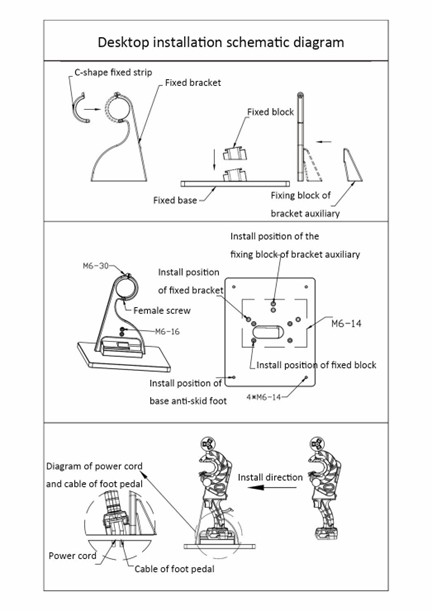

5. 全体概略図
6. グリース注入メンテナンス
最適なパフォーマンスを維持するために、定期的にグリース注入口にグリースを塗布してください。
注意：
• グリースを注入するときは電源を切ってください。
• グリース注入間隔：月に2ml。
7. 技術パラメータ
|
仕様 |
詳細 |
|
テーピングマシンサイズ（バッテリー除く） |
110 mm x 160 mm x 360 mm |
|
テーピングマシン重量 |
約1 KG |
|
デスクトップベースサイズ（ホルダー除く） |
250 mm x 300 mm x 280 mm |
|
デスクトップベース重量 |
約5 KG |
|
バッテリー仕様 |
4000mAh リチウム |
|
バッテリー電圧 |
10-21V - 4.0A |
|
バッテリー放電時間 |
約5時間 |
|
バッテリー重量 |
約0.6 KG |
|
テーピング速度 - ギア1 |
150 r/min |
|
テーピング速度 - ギア2 |
200 r/min |
|
テーピング速度 - ギア3 |
350 r/min |
|
テーピング速度 - ギア4 |
500 r/min |
|
テープ幅 |
10-25 mm |
|
テープ最大外径 |
110 mm |
|
テープ内径 |
38 mm（他のサイズはカスタマイズ可能） |
|
テープ種類 |
PVCテープ、フランネルテープ、布テープなど |
|
適用テーピング範囲 |
5 mm - 30 mm（25 mm以下推奨） |
