振動板供給式ルーズ端子圧着機 2.0 T 120 pcs/min WPM-160

📅 2025-04-28 👁️ 965
  • 製品モデル: WPM-160

  • 仕様

    モデル番号: WPM-160
    寸法: 450*800*1200(MM)
    電圧: AC220V/50 Hz
    重量: 160KG
    消費電力: モーター:250W, 作業灯:60W, 振動板:120W
    圧着容量: 2.0T
    スライドブロックのストローク: 30 mm
    圧着回数: 120PCS/MIN
    閉鎖高さ: 126 mm
    閉鎖高さ調整: 10 mm
  • 今すぐお問い合わせ

WPM-160は、振動ボウルからリニアトラックを経てアプリケータへルーズ端子を供給する半自動圧着機である。圧着力は2.0 T、スライドストロークは30 mm、閉高は126 mm、閉高調整量は10 mm。処理能力は120 pcs/min、架台寸法は450 x 800 x 1200 mm、質量は160 kg。

ルーズ端子は通常1個ずつ手で置くため、作業者がダイに拘束され、シフトをまたぐと圧着位置がずれる。WPM-160ではボウルが端子を整列させて待機させ、トラックが圧着点まで搬送するので、作業者は電線だけを扱えばよい。閉高は10 mmの範囲で調整でき、アプリケータ下にシムを入れずに、高さの異なる端子群を1台で処理できる。

同じグループのJW-CM10に対し、WPM-160は専用プレスである。切断・皮むき・撚りは行わないが、ルーズ端子を120 pcs/minで自動供給する。JW-CM10はテープ供給の端子リールを必要とする。WPM-2P_64Pとは端子群が異なり、本機はルーズ単端子、同機はIDCフラットケーブルコネクタを扱う。端子をリールではなくルーズで購入する場合に適する。

主な特長

1. 圧着力2.0 T、スライドストローク30 mm。機械式プレスのフレームでルーズ端子を加締める

2. 閉高126 mm、調整量10 mm。端子高さはシムではなくプレス側で調整する

3. 処理能力120 pcs/min。ボウルとトラックが端子を連続的に待機させるため、サイクルタイムは作業者の手ではなくプレスで決まる

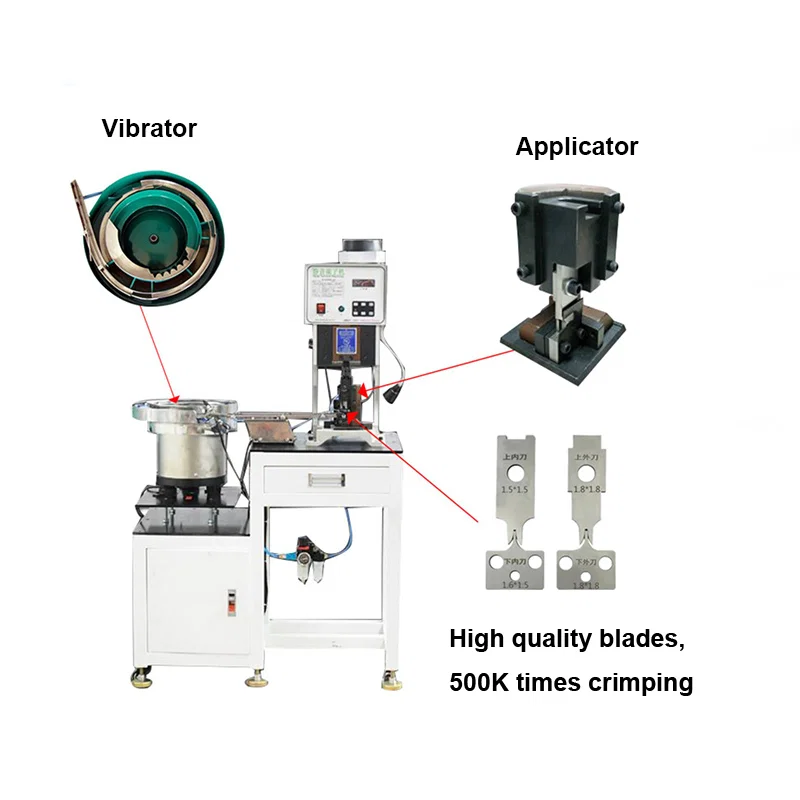

4. アプリケータと刃物セットはユニットで交換する。刃物対は交換まで50万回の圧着に耐える

5. 駆動は主モーター250 W、ボウル駆動120 W、作業灯60 W、電源AC 220 V/50 Hz。エアラインにはフィルターレギュレータを備える。圧着はモーターによる加圧ストロークであり、ダイへのペダル打撃ではない

6. 起動・停止ボタンは架台前面にあり、サイクルはフットスイッチで実行する。両手はダイラインから離れた電線側に置ける

技術仕様

項目仕様
型式WPM-160
機械種別振動板付き半自動ルーズ端子圧着機
圧着力2.0 T
スライドストローク30 mm
圧着速度120 pcs/min
閉高126 mm
閉高調整量10 mm
消費電力モーター250 W、作業灯60 W、振動板120 W
電源AC 220 V / 50 Hz
外形寸法450 x 800 x 1200 mm
質量160 kg

用途

— 電源コードと延長ケーブル:絶縁被覆付き丸形・平形端子をルーズ端子から120 pcs/minで圧着

— 自動車ハーネスセル:リール品ではなくルーズ端子在庫で稼働する工程

— 家電の電源リード:機種ごとに端子高さが変わる端子付き電線セット

— 制御盤配線:キット単位で引き出すルーズのフェルールと端子の圧着

— ルーズ端子をまとめ買いする多品種工場:端子ごとに新しいリールを付けず、ボウル交換で対応

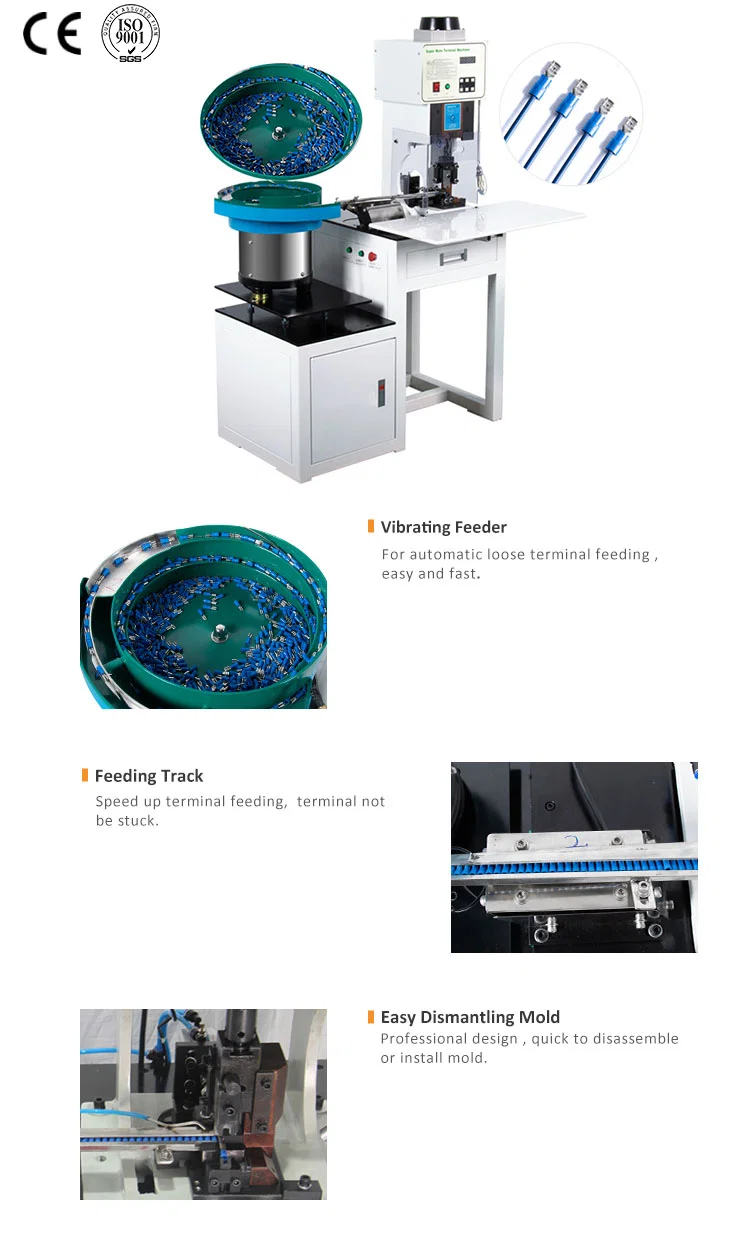

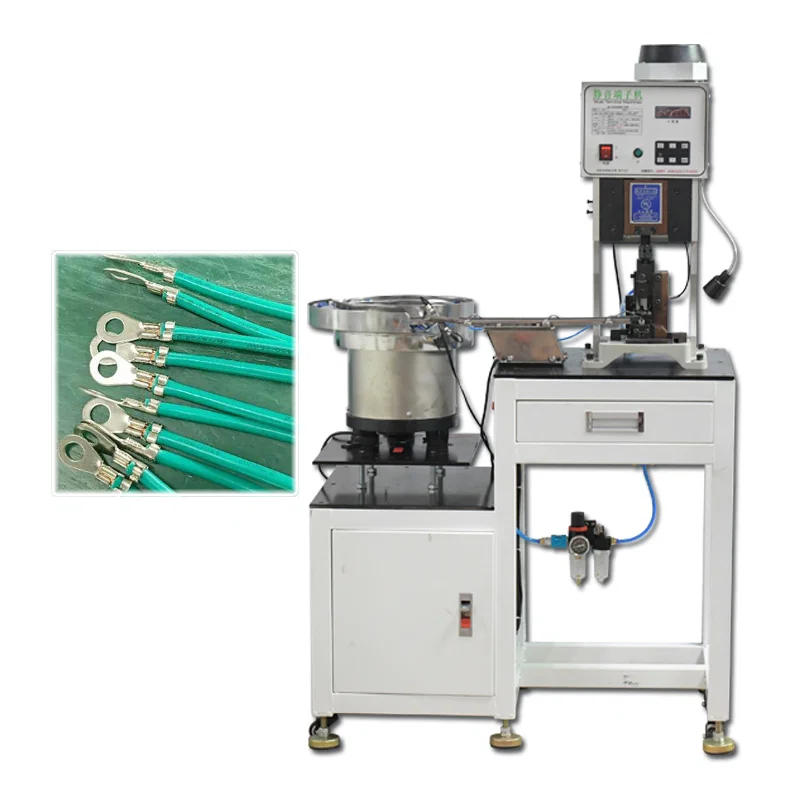

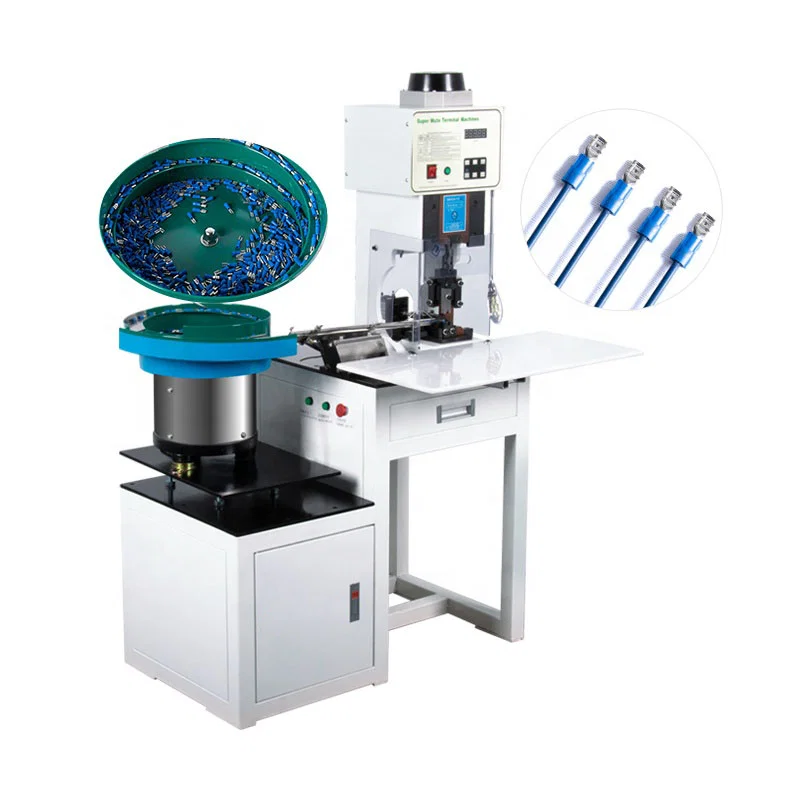

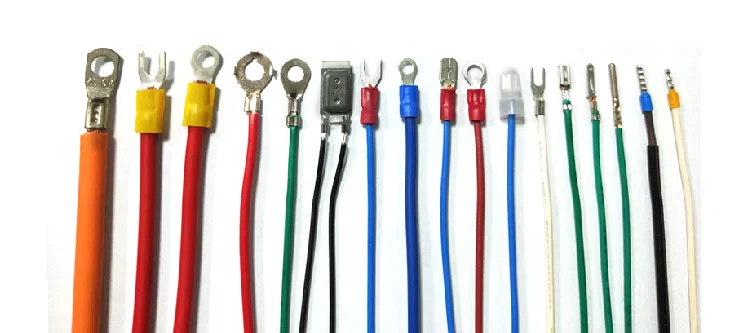

Semi-automatic loose terminal crimping machine with vibratory bowl and green lug samplesLoose terminal crimping machine with blue terminals in bowl and blue insulated lugsVibrator bowl, applicator and crimping blades labelled on the terminal pressCrimp press with vibrating feeder, feeding track and easy dismantling mouldRow of crimped terminals with red, blue, yellow and green insulation sleeves
