携帯型マグネットワイヤ皮むき機 0.3-2.5mm WPM-0316

📅 2025-04-28 👁️ 780
  • 製品モデル: WPM-0316

  • 仕様

    モデル番号: WPM-0316
    ワイヤーサイズ範囲: 0.3-2.5mm
    スクレーパー長さ: 1-50mm
    供給能力: 1時間あたり600根
    速度: 0-12500 rpm
    重量: 0.5Kg
  • 今すぐお問い合わせ

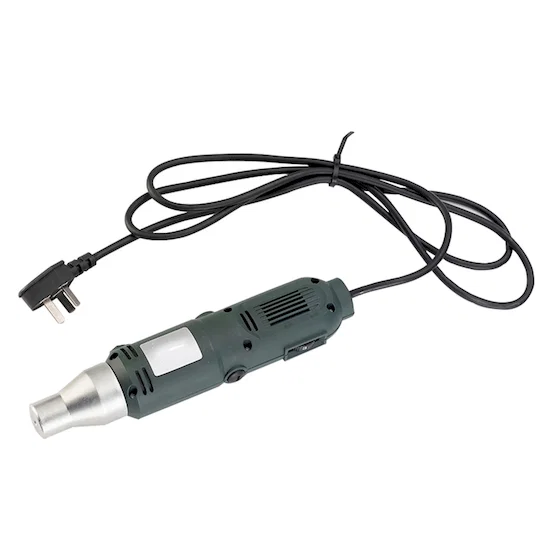

WPM-0316は0.3-2.5mmの銅・アルミマグネットワイヤ用の手持ち式エナメル皮むき機で、削り長さは1-50mmである。質量0.5kg、最高12500rpm、能力は毎時600本である。

コイルや変圧器のリードは短く、曲がっていたり、すでに鉄心に収まっていたりするため、ベンチの皮むき機は届かず、手で削るとエナメルが毛羽立つだけで除去できない。0316は削りヘッドをダイグラインダー形状の本体に収め、作業者が線端に当てて保持する。回転数は0-12500rpmで、0.3mmは低速、2.5mmは高速で通せる。

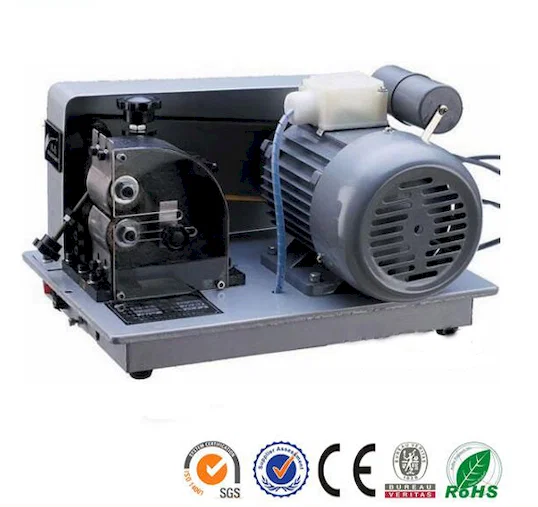

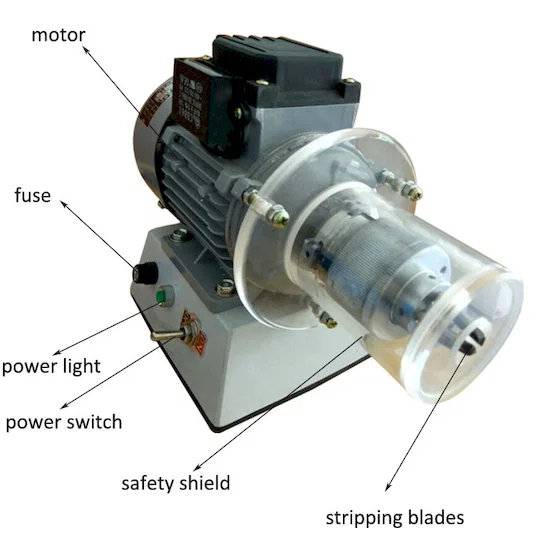

WPM-0312は0.3-2.0mmに対応し、制御ボックスを分離して最大皮むき長さ30mmである。0316は2.5mmと50mmまで対応し、すべてを0.5kgの本体に収める。ベンチ機のWPM-6PとWPM-680Bは1本あたりが速いが、線材を機械へ運ぶ必要がある。

主な特長

1. 対応範囲は銅・アルミマグネットワイヤ0.3-2.5mm。

2. 削り長さ1-50mm。WPM-0312の30mmより長い。

3. 回転数0-12500rpm。線径とエナメル厚に合わせて設定する。

4. 生産リードで毎時600本の能力。

5. 手に持って0.5kg。スライドスイッチは本体側面で親指の届く位置にある。

6. ダイグラインダー形状の本体に冷却スリット、金属製ノーズバレルにスクレーパーを保持する。

技術仕様

項目仕様
型式WPM-0316
機種携帯型マグネットワイヤ皮むき機
線径範囲0.3-2.5 mm
削り長さ1-50 mm
回転数0-12500 rpm
処理能力毎時600本
質量0.5 kg
本体手持ちダイグラインダー形状

用途

— モーターのステーター・ローター引出線:0.3-2.5mmのエナメル銅線・アルミ線を、接続前にその場で削る。

— 変圧器・チョークの生産:マグネットワイヤ端を、はんだ付け前にボビン側で皮むきする。

— 密閉コンプレッサーモーターのリード:アルミマグネットワイヤを端子で皮むきする。

— ベンチ機へ持ち上げられない長尺リードを扱う巻線現場。

— モーター・変圧器の現場修理:巻線をフレームに残したまま再終端する。
