4軸接着剤塗布ロボット 閉ループモーター LCD WPM-331

📅 2025-04-29 👁️ 794
  • 製品モデル: WPM-331

  • 仕様

    モデル番号: WPM-331
    ディスプレイ: ティーチングボックス(LCD)320*240
    モーターシステム: クローズドループモーター
    動作温度: 5~40度
    作動湿度: 20~90度(結露しないこと)
  • 今すぐお問い合わせ

WPM-331はワイヤーハーネスと小型組立作業向けの4軸塗布ロボットである。ガントリーはX、Y、Zの移動に回転軸を加え、閉ループモーターで駆動し、320 x 240の表示部を持つLCD教示器でプログラムする。周囲温度5-40℃、相対湿度20-90%(結露なし)で動作し、暖房のない組立ホールや空調のないハーネス工場に対応する。

コネクタハウジングへの手塗布は2つの点でばらつく。1回の吐出量はトリガーを握る時間に依存し、位置は部品が治具に収まる具合に依存する。WPM-331はこの2つの変動を除く。教示器でヘッドをジョグして点位を記憶させるため、ビードやドットは毎サイクル同じパッドに着地する。回転軸は部品またはシリンジを回し、治具を組み直さずにビードを角や内壁に沿わせる。閉ループモーターは位置をコントローラーへ帰還するため、教示点はシフト中の温度上昇でずれない。エアは側面パネルのレギュレーターとゲージから供給し、吐出は足踏みスイッチで行うため、両手は治具プレートの着脱に使える。

同ファミリーの他の3機種は、用途で重視する点が異なる。WPM-332も4軸だが、0.05-0.9MPaの範囲を公称する圧力調整弁、手動接着ボタン、リセットスイッチを中心に構成する。WPM-333はCAD取り込みと円弧補間を備えた3軸の単体機である。WPM-334はR軸と0.01mlの吐出量を持つ卓上機である。WPM-331は4軸、閉ループモーター、320 x 240の教示器を組み合わせた機種で、ハーネスコネクタへの反復的なドット・ビード塗布に向く。

主な特長

1. X、Y、Zと回転の4軸。回転軸がシリンジまたは部品を回し、ワークを再クランプせずにビードを角や内壁へ沿わせる。

2. 各軸に閉ループモーターを搭載し、位置をコントローラーへ帰還するため、教示点は長時間の運転後も熱によるずれを生じずに再現される。

3. 320 x 240のLCD教示器。ジョグと記憶による点位教示のため、新しいハーネス仕様は治具の作り直しではなく再教示で対応する。

4. 使用環境は5-40℃、相対湿度20-90%(結露なし)。暖房のない生産エリアに適する。

5. エア式の接着剤供給。側面操作パネルにレギュレーターとゲージを備え、吐出は足踏みスイッチで行い両手をワークに残す。

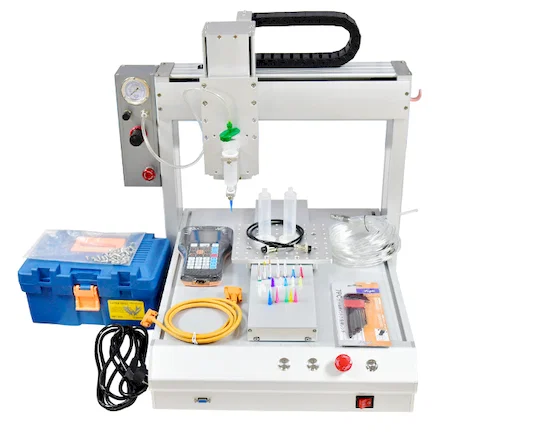

6. ガントリーフレーム、ケーブルチェーン、テーブル上の穴あき治具プレート、保護付き塗布ヘッド、ベースの水平調整脚。

技術仕様

項目仕様
型式WPM-331
機種4軸自動接着剤塗布ロボット
表示部教示器、LCD 320 x 240
モーター方式閉ループモーター
軸X、Y、Z、回転
使用温度5-40℃
使用湿度20-90%、結露なし

用途

— ワイヤーハーネスコネクタ:各キャビティやフェルール座に接着剤・シーラントを1点ずつ、全ハウジングで同じ位置に塗布する。

— ストレインリリーフ:モールドハウジングのケーブル出口に接着剤のビードを置き、回転軸で曲線に沿わせる。

— センサー・リレーベース:円形座へポッティング材や固定材を吐出し、回転軸でノズルを円周に沿って動かす。

— 制御ボックス組立:矩形フランジの経路にガスケット材を、教示器で点ごとに教示して塗布する。

— 小型電子モジュール:LED基板や端子台の固定接着剤を、ハウジング内で位置を再現して塗布する。
