PTFEテープ自動巻き機 ZG1/8-1インチ WPM-1310

📅 2025-04-28 👁️ 1,819
  • 製品モデル: WPM-1310

  • 仕様

    モデル名: P.T.F.E.テープ包装および巻線機
    適用可能: すべてのねじ継手の生テープ包装装置、特に生テープZG1/8-1インチ半ねじジョイント
    圧力: 0.6 MPa
    電源: 750W
    電圧: 220V
    サイズ: 450*400*560mm
    重量: 70kg
    作業速度: 3-5個/秒(ラップ:2-3円)
    タイプ: 電気および自動
  • 今すぐお問い合わせ

WPM-1310は、PTFEシールテープを継手のねじ部に巻き付ける機械であり、主にZG 1/8~1インチの半ねじ継手を対象とする。振動ボウルフィーダーが継手を整列させてヘッドへ送り、ヘッドが2~3巻きを巻き、毎秒3-5個でサイクルする。電動・全自動で、220 V、750 W、エア供給0.6 MPaである。

手作業でPTFEテープを巻くと張力が不均一になる。緩すぎれば継手が滲み、締めすぎればテープがねじ底で切れる。WPM-1310は駆動されるテープ経路に対して継手を一定巻数だけ回転させるため、各継手が同じ巻数と同じ張力になる。部品供給、巻き付け、排出は作業者が継手を保持せずに進み、サイクルはフットペダルで開始し、パラメータはタッチスクリーンで設定する。

シリーズの全自動PTFE機である。姉妹機のWPM-1308(194)は同じ750 Wヘッド、0.6 MPaのエア、毎秒3-5個を用いるが、5、7、10、14 mmのテープと1 1/2インチまでのねじに対応する。WPM-1310はZG 1/8-1インチ用に設定され、ボウルフィーダーを備える。WPM-75(278)とWPM-TP(279)は電線コイルやケーブルを扱い、継手は対象外である。70 kgのフレームと450 x 400 x 560 mmの設置寸法は、組立ライン脇への配置に適する。

主な特長

1. ZG 1/8~1インチの半ねじ継手に対するPTFEテープ巻き

2. 毎秒3-5個、1継手あたり2~3巻き

3. 振動ボウルフィーダーが継手をヘッドへ送り、手装填を要しない

4. フットペダルでサイクル開始、タッチスクリーンでパラメータ設定

5. 220 V、750 W、エア供給0.6 MPa

6. フレーム70 kg、450 x 400 x 560 mm

技術仕様

項目仕様
型式WPM-1310
機能ねじ継手へのPTFEテープ巻き付け
対応ねじZG 1/8~1インチの半ねじ継手
処理速度毎秒3-5個、2~3巻き
供給振動ボウルフィーダー
制御タッチスクリーン、フットペダル開始
電源220 V、750 W
エア圧0.6 MPa
種類電動・全自動
外形寸法450 x 400 x 560 mm
質量70 kg

用途

— 配管継手:組立前にZG 1/8~1インチの黄銅・樹脂半ねじ継手へPTFEテープを巻く

— 空圧部品:エア継手やクイックカプラのシールねじ部

— 水処理・衛生用継手:ステンレスねじコネクターへのテープ巻き

— バルブ・マニホールド組立:漏れ試験前にねじポートへ事前に巻く

— ねじインサートのバッチ生産:ボウル供給で毎秒3-5個を巻く

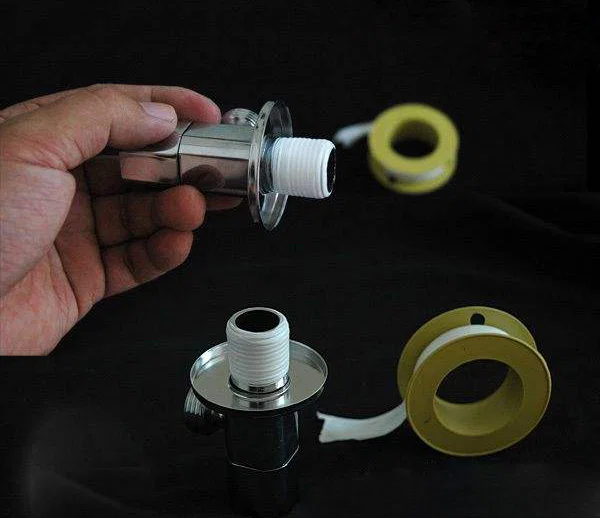

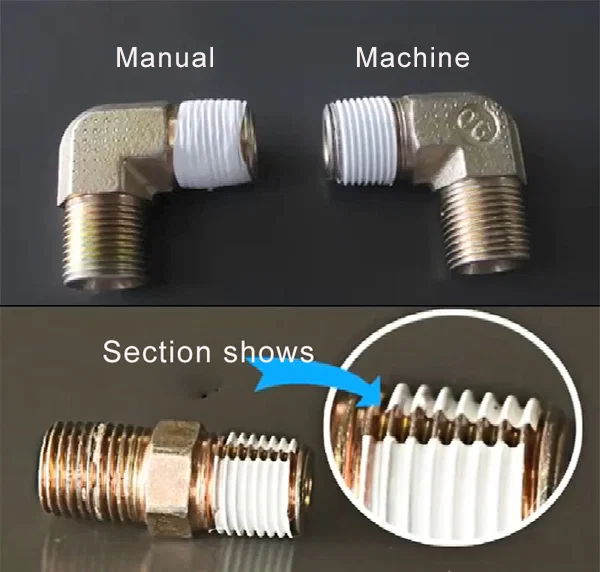

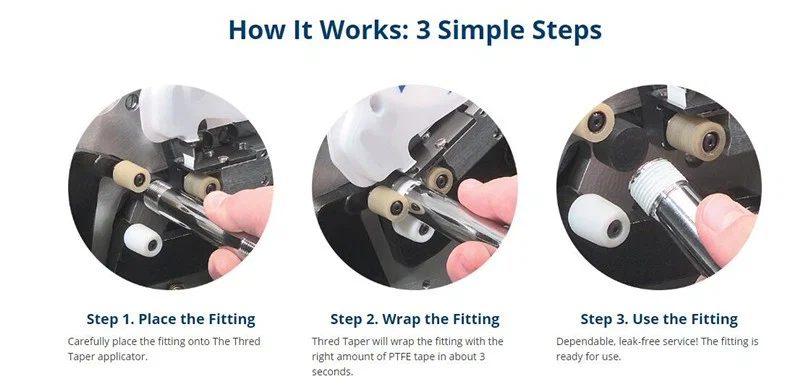

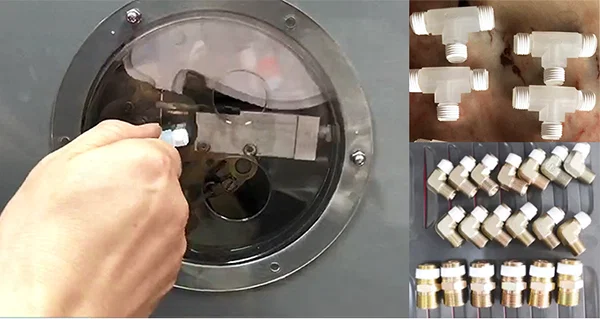

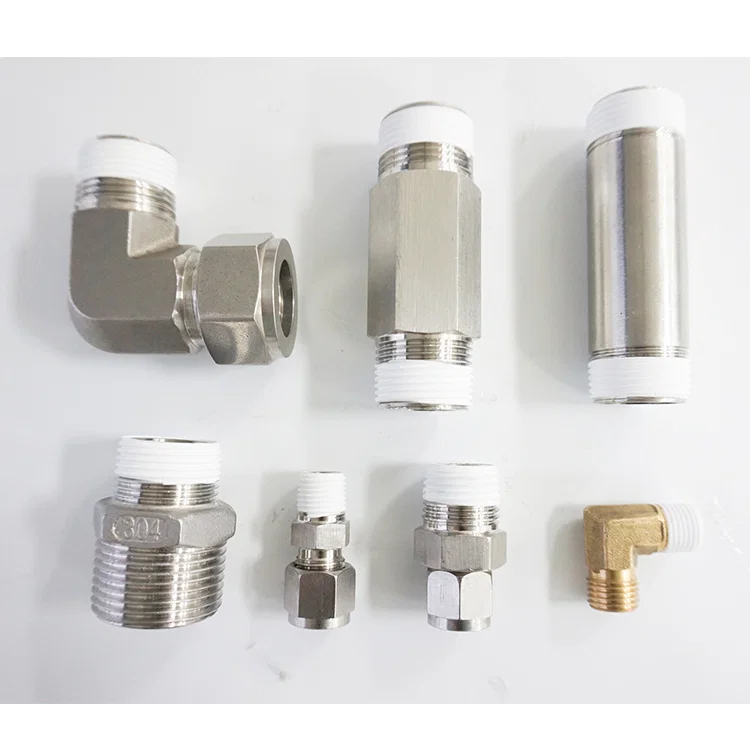

Assorted brass and stainless threaded fittings wrapped with white PTFE tapeThree step guide: place fitting, wrap fitting, use fitting with PTFE tape applicatorHand placing a threaded fitting inside the PTFE tape winding machineManual versus machine PTFE tape wrapping compared, with cutaway thread sectionHand holding a taped threaded fitting beside two white PTFE tape rollsProduction collage of PTFE taped fittings, springs and coiled hose assemblies
