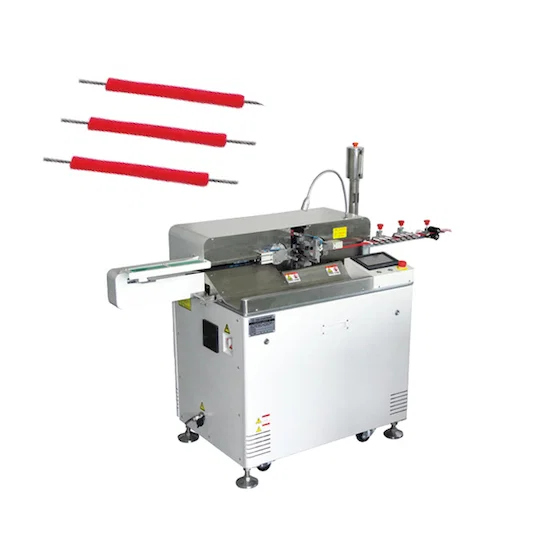

JW-CM08はフラット多心ケーブルまたは単心線の両端を切断、皮むき、撚り、はんだ上げし、1パスで最大8本を処理する。生産能力は32-20 AWGの3本出力で毎時2,700〜4,000 pcs、20-16 AWGの8本出力で毎時6,400〜10,000 pcs。切断長は30-550 mm、最短8 mmは受注対応となる。
手作業の撚りとはんだ上げでは、リードごとに撚りピッチと浸漬深さが変わり、十分に濡れていない端は端子台で不具合になる。CM08は制御された軸で3-9 mmを撚り、0.5-9 mmをはんだ上げし、切断長を0.2 ±0.02 x 長さに保ち、ケーブルを反転せずに両端を仕上げる。皮むきは0-9 mmのため、裸端とはんだ上げ端を同じプログラムで設定できる。
CM08は本グループの両端撚り機種である。1サイクル最大8本、両端の撚りとはんだ上げ、端子圧着なし。JW-CM07は5本のプラットフォームを共有するが、片端を圧着し、撚りではなくはんだ浸漬を行う。501Sは単心線の片端を圧着し他端をはんだ上げして毎時3,200本。完成品が端子付きリードではなく撚り・はんだ上げ済みの多芯端末である場合、CM08は1サイクルでそれを仕上げる。
主な特長
1. 両端の切断、皮むき、撚り、はんだ上げを1サイクルで行う
2. 5本のプラットフォームで最大8本を同時に処理する
3. 3本出力(32-20 AWG)で毎時2,700-4,000 pcs、8本出力(20-16 AWG)で毎時6,400-10,000 pcs
4. 対応電線はAWG18-AWG24およびAWG24-AWG32、切断長30-550 mm、最短8 mmは受注対応
5. 皮むき0-9 mm、撚り3-9 mm、はんだ上げ0.5-9 mm、切断公差0.2 ±0.02 x 長さ
6. エア供給0.5-0.7 MPa、保証1年
技術仕様
| 項目 | 仕様 |
|---|
| 型式 | JW-CM08 |
|---|
| 機能 | 切断、皮むき、撚り、はんだ上げ(両端) |
|---|
| 1サイクル本数 | 最大8本 |
|---|
| 能力(3本) | 毎時2,700-4,000 pcs、AWG32-AWG20 |
|---|
| 能力(8本) | 毎時6,400-10,000 pcs、AWG20-AWG16 |
|---|
| 対応電線 | AWG18-AWG24 / AWG24-AWG32 |
|---|
| 切断長さ | 30-550 mm(最短8 mmは受注対応) |
|---|
| 切断公差 | 0.2 ±0.02 x 長さ |
|---|
| 皮むき長さ | 0-9 mm |
|---|
| 撚り長さ | 3-9 mm |
|---|
| はんだ上げ長さ | 0.5-9 mm |
|---|
| エア供給 | 0.5-0.7 MPa |
|---|
| 保証 | 1年 |
|---|

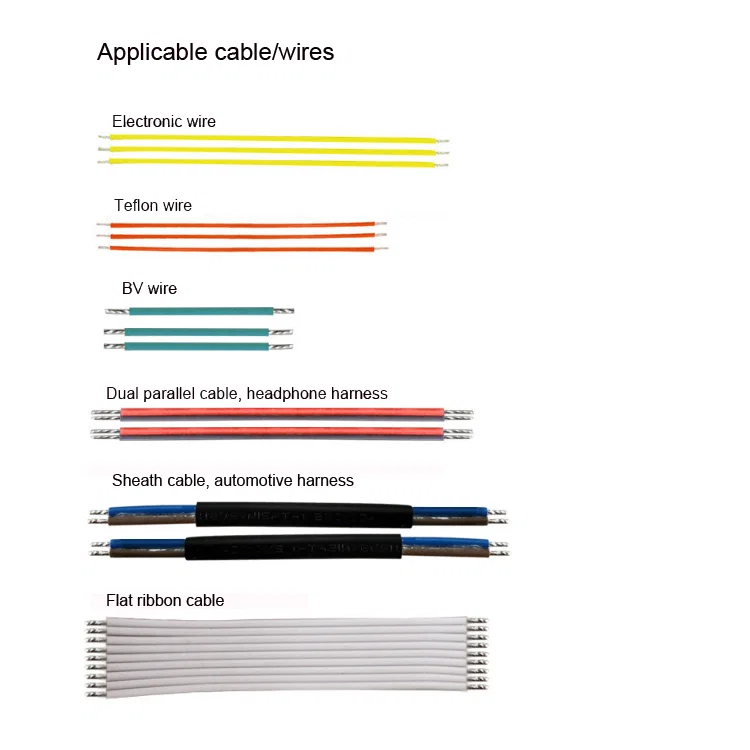

用途
— 家電のフラット多芯ハーネス:両端を撚ってはんだ上げした端末
— トランス・モーターのリード線:ねじ端子やクランプ端子向けのはんだ上げ端
— 照明・電源のリード:端子台向けに両端を撚ってはんだ上げ
— センサー・音声ケーブル:素線を撚り、はんだ付けやプラグ組立向けにはんだ上げ
— 制御盤の5芯ハーネス:全導体の端部をはんだ上げ
