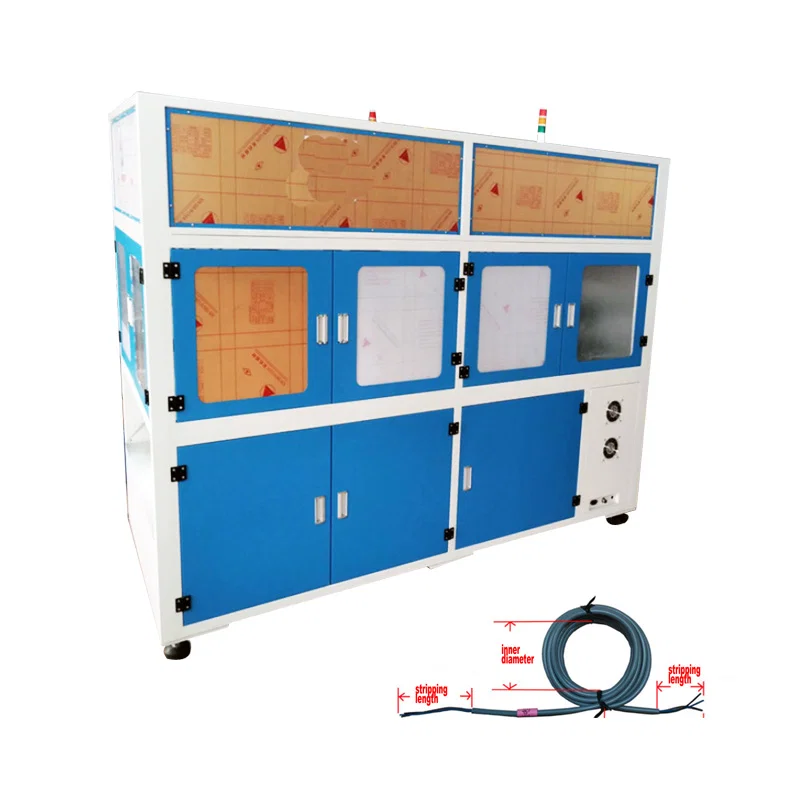

WPM-CRT-03Mは、1つのシャシ上でメーター切断、両端の皮むき、円形巻き、結束の4工程を行う。切断長と皮むき長は受注ごとに設定し、巻きピッチは50-300 mm、周回数は可変、コイルは合成皮膜を被せた金属芯の結束材で閉じる。巻き速度は毎秒2-8周である。
機械を分けると、ケーブルは切断機で測長し、別のストリッパで皮むきし、手で巻いて縛る。その間の移動のたびに、露出した端末がハンドリングに晒される。03Mは皮むきと巻きを同じ通しで行うため、露出端は一度だけ形成され、コイルは直ちに結束される。レシピはタッチパネルから入力・呼び出しでき、短い特注ロットが実用的になる。
グループ内で、巻き・結束サイクルの一部として両端を皮むく唯一のモデルである。他の機種は、皮むきなしで切断と結束を行うか、皮むきを別工程で行う。また、テープやツイスト線ではなく、合成皮膜付きの金属芯結束材を使う唯一の機種でもあり、剛いコイルを緩みなく保持する。切断長、皮むき長、結束径はいずれも特注対応のため、単一の長さではなく製品ファミリに対して仕様を決める。
主な特長
1. 1回の通しで4工程。メーター切断、両端皮むき、円形巻き、結束を、ケーブルを掴み直さずに行う。
2. 切断長と皮むき長は特注対応。いずれも受注ごとにタッチパネルで入力し、巻きピッチは50-300 mm。

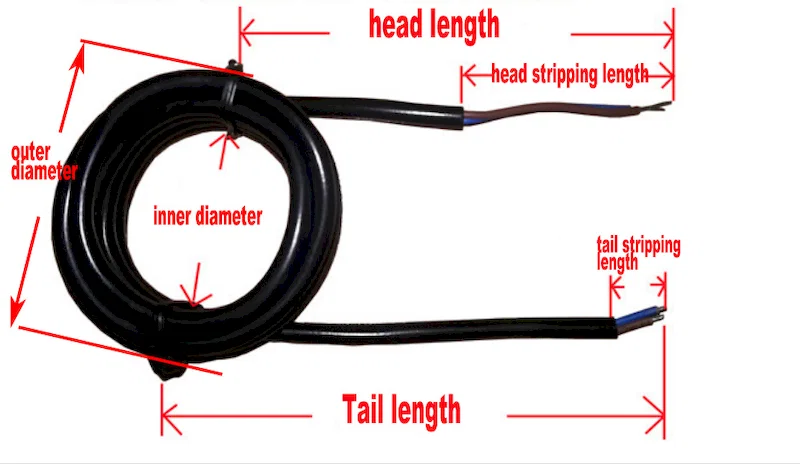

3. コイル周回数は可変。束ごとに周回数を設定し、頭と尾を外に出した円形に巻く。
4. 巻き速度は毎秒2-8周。処理能力は固定値ではなく周回数で決まる。
5. 合成皮膜付きの金属芯結束材は、テープではなく成形された結束材であり、剛いコイルでも結束が保持される。
6. タッチパネルにレシピを保存し、コード種別の切り替えを機械の再設定なしで行う。
技術仕様
| 項目 | 仕様 |
|---|
| 型式番号 | WPM-CRT-03M |
|---|
| 切断長さ | 特注対応 |
|---|
| 皮むき長さ | 特注対応 |
|---|
| 巻き形状 | 円形 |
|---|
| 巻きピッチ | 50-300 mm、特注対応 |
|---|
| 巻き周回数 | 可変 |
|---|
| 結束材種類 | 合成皮膜付き金属芯 |
|---|

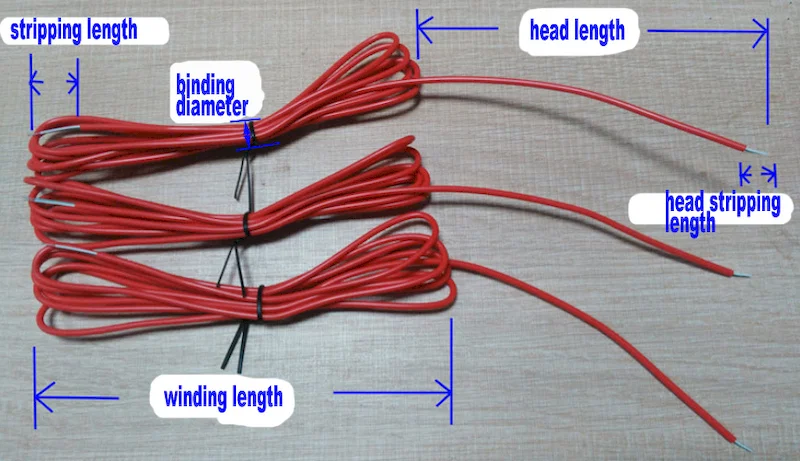

| 結束径 | 特注対応 |
|---|
| 電圧 | AC 220 V、50/60 Hz |
|---|
| 巻き速度 | 毎秒2-8周 |
|---|
| 操作パネル | タッチパネル |
|---|
用途
— 電源コードセット:コードを注文長に切断し、両端を皮むきして巻き、プラグとコネクタの組立前に結束する。
— 延長コード・電源タップ:端子台用に端末を皮むきし、小売用カートン向けに束ねる。
— 家電のリードコード:家電組立ステーションで圧着できる状態に端末を皮むく。
— 照明・器具のリード:照明器具の組立用に、電源コードを皮むきして巻く。
— 産業用制御ケーブル:多芯リードを段取りどおりに切断・皮むきし、計数したコイルで結束する。
