誘導トリガ式 結束タイ自動締付切断機 DC24V JW-SLQ

📅 2026-05-11 👁️ 690
  • 製品モデル: JW-SLQ

  • 仕様

    JW-SLQ 固定式电缆扎带自动张紧切割机(感应触发)
    通用电缆扎带范围(不含扎带腔板) 厚度:0.8mm-1.6mm
    最小捆扎直径 未指定
    最大捆扎直径 未指定
    单根扎带捆扎效率 约1-1.5秒/循环(以100mm长扎带为标准)
    电源 DC 24V
    气压 未指定
    产品尺寸 长150 X 宽50 X 高150 mm
    重量 未指定
  • 今すぐお問い合わせ

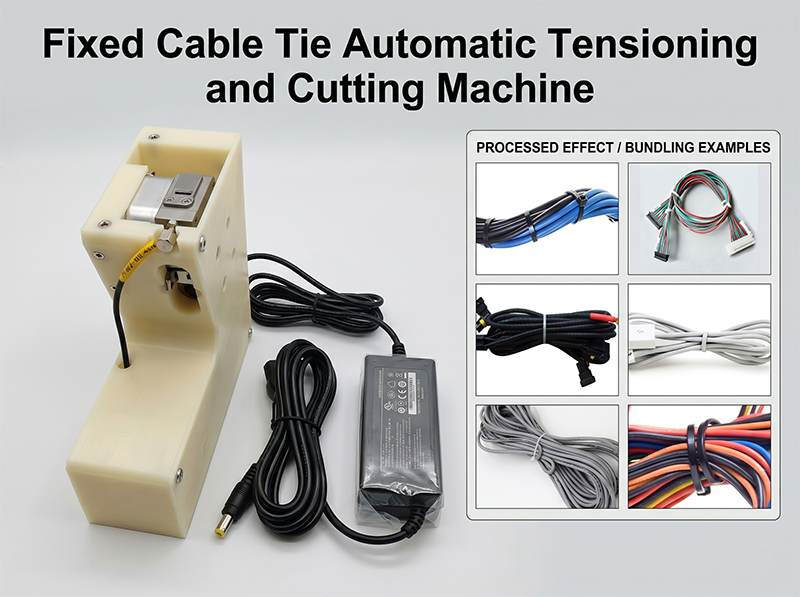

JW-SLQは誘導トリガにより結束タイを締め付け、切断する据置型の結束タイ機である。作業者がタイを束に通して感知位置に導くと、送りホイールが設定張力まで引き、後端を約1から1.5秒で切断する。自動車ハーネスのセルや、手作業で束を結束するすべての台が、手動締付工具による手首の負担を除くために用いる。

主な特長

  • 誘導トリガ — 感知位置に達すると締付と切断が始まるため、部品ごとにボタンを押す必要がない。
  • 1–1.5秒のサイクル — 100 mmのタイでの値であり、大きいサイズではやや長くなる。
  • 3段階の張力設定 — 側面の目盛付きねじで束の締め具合に応じたトルクを設定し、値を上げると引張力が増す。
  • 後端長さの調整 — カバー治具板の厚さを変えると切断後の後端が長短し、凹型後端のタイではガスケットでさらに延長できる。
  • プレート交換によるタイ変更 — キャビティプレートを交換すると他のタイ種別に対応し、一般範囲で厚さ0.8–1.6 mmをカバーする。
  • ベンチ形状 — 150 × 50 × 150 mmで、組立治具を退けずに各作業位置へ置ける。
  • 24 V電源 — DC 24 V入力でベンチ上でも安全に使え、コネクタは現場の慣行に合わせて切断・再配線できる。

技術仕様

型式JW-SLQ 誘導トリガ式結束タイ自動締付切断機
タイ厚範囲0.8–1.6 mm(キャビティプレートを除く)
サイクルタイム1本あたり約1–1.5秒(100 mmタイ基準)
電源DC 24 V
電源コネクタ標準 5.5 × 2.5 DC-022 ジャック、1ヘッドあたり2.5 A以上
外形寸法L150 × W50 × H150 mm

用途

  • 組立台における自動車ハーネスの結束
  • 一定間隔で結束するケーブル・チューブの束
  • 梱包・出荷前にまとめる電線セット
  • タイを短時間で交換する手直しステーション

このモデルを選ぶ理由

在庫品であるため、長い調達期間や大掛かりな設置計画なしに作業台を追加できる。誘導式の結束タイ締付切断機は張力と後端長を機械的に設定するため、タイや束が変わってもソフトウェアの再教育が不要となる。自動結束タイ切断機として手工具を台から外すことが、シフトを通じて蓄積する作業者疲労の軽減につながる。到着時の段取りは工場が支援し、特殊形状用のタイ治具板はサンプルに基づく個別対応として見積る。
