電線加工機用V形切断皮むき刃 タングステンインサート 508

📅 2025-04-29 👁️ 2,439
  • 製品モデル: 508

  • 仕様

    モデル番号: 508
    用途: 切断およびストリッピングマシン
    カスタマイズ対応: ワイヤーや図面に応じて可能
    材質: タングステン
  • 今すぐお問い合わせ

508はタングステン製のV形切断・皮むき刃で、ケーブルハーネス生産の電線切断皮むき機に使用する。刃物ホルダーに一対で装着し、ケーブルを挟んで絶縁被覆にVノッチを入れ、引き抜きストロークへ移る。

刃先はタングステンで、胴体を研削して角を出すのではなく、Vの先端にインサートチップとして埋め込む。耐摩耗材を被覆と接する部分だけに配置し、刃を研いでも切れ角を一定に保つ。V形状は両側から同時に切るため、丸電源コードや平形ケーブルに導体を潰さず、きれいな肩を作る。

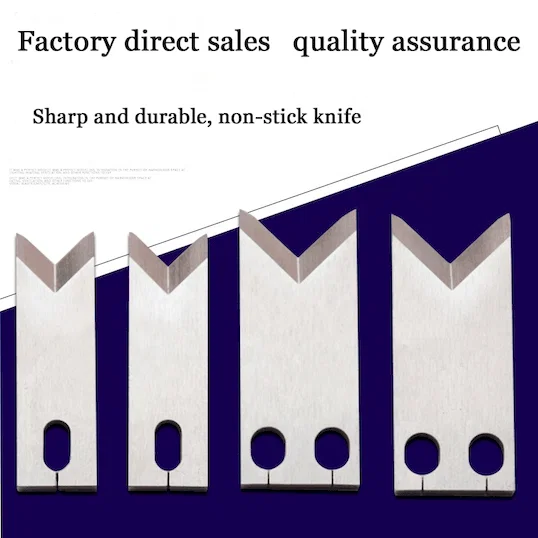

508切断皮むき機、および楕円固定穴を持つ平形刃を受け入れる同等のホルダーに適合する。写真には胴幅の異なる2種類(細幅と広幅)を示す。刃は注文時に電線仕様または図面仕様に合わせて製作し、V先端が摩耗したら一対で交換する。

主な特長

1. 刃先はタングステン。V先端にインサートし、耐摩耗材を切断する位置に置く。

2. 形状はV刃。ケーブルの両側から切って、絶縁被覆に直角の肩を作る。

3. 刃先状態は鋭利、耐摩耗、非粘着。軟化したPVCが刃面に付着しにくい。

4. 取付は楕円長穴。ホルダー内で刃の深さと位置を調整できる。

5. 胴幅は細幅と広幅の2種類。製品写真のとおり。

6. 特注製作。刃形状は客先の電線仕様または図面仕様に合わせる。

技術仕様

項目仕様
型式508
種類切断・皮むき機用刃
形状V刃
材質タングステン
刃先タングステンインサートチップ(写真)
胴幅細幅・広幅の2種類(写真)
取付楕円長穴(写真)
特注電線仕様または図面仕様による
用途産業用ケーブルハーネスの切断・皮むき

用途

— 508切断皮むき機:丸電源コードの絶縁ノッチングと引き抜き。

— 平形・リボンケーブルの皮むき:V形状が両端を切り、導体を潰さない。

— PVC絶縁の可撓線を流すハーネスライン:非粘着の刃面が交換間の付着を減らす。

— 楕円穴刃物ホルダーを持つ機械での、摩耗したV刃の一対交換。

— 標準幅を外れるケーブル向けの、図面による特注刃の供給。

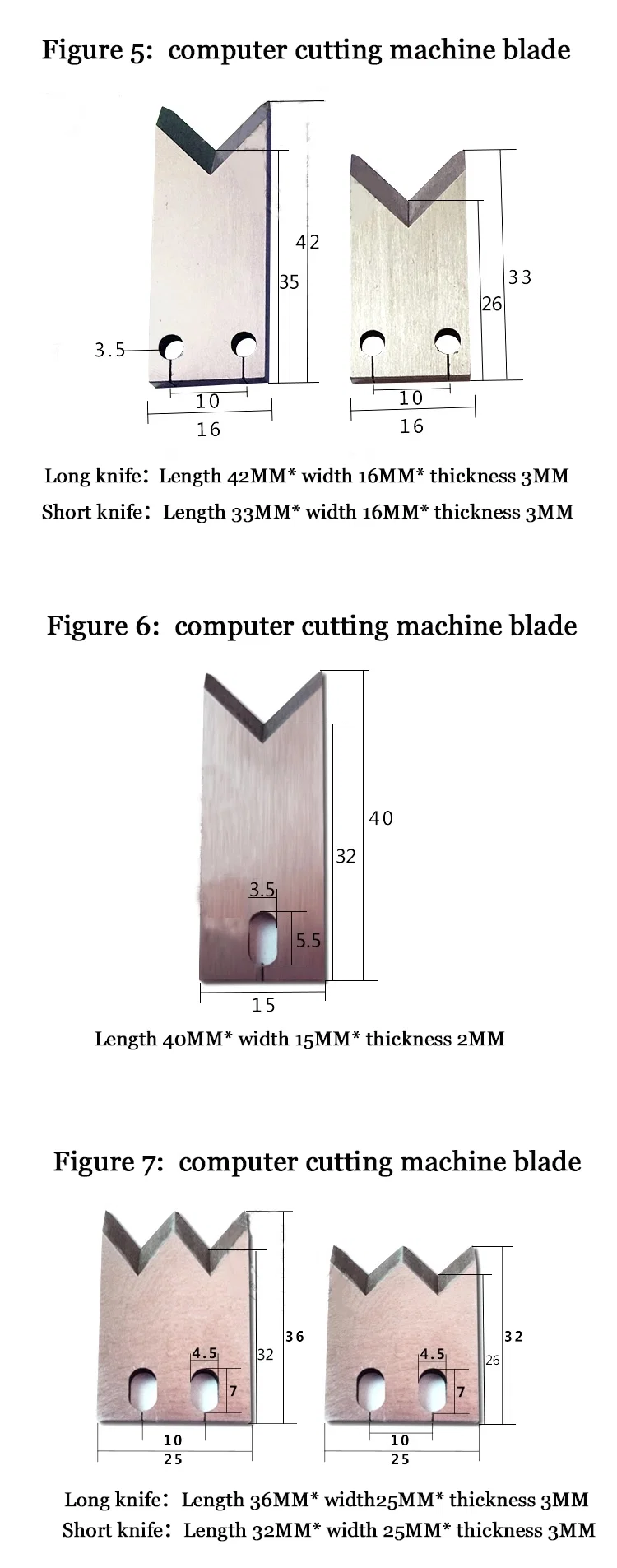

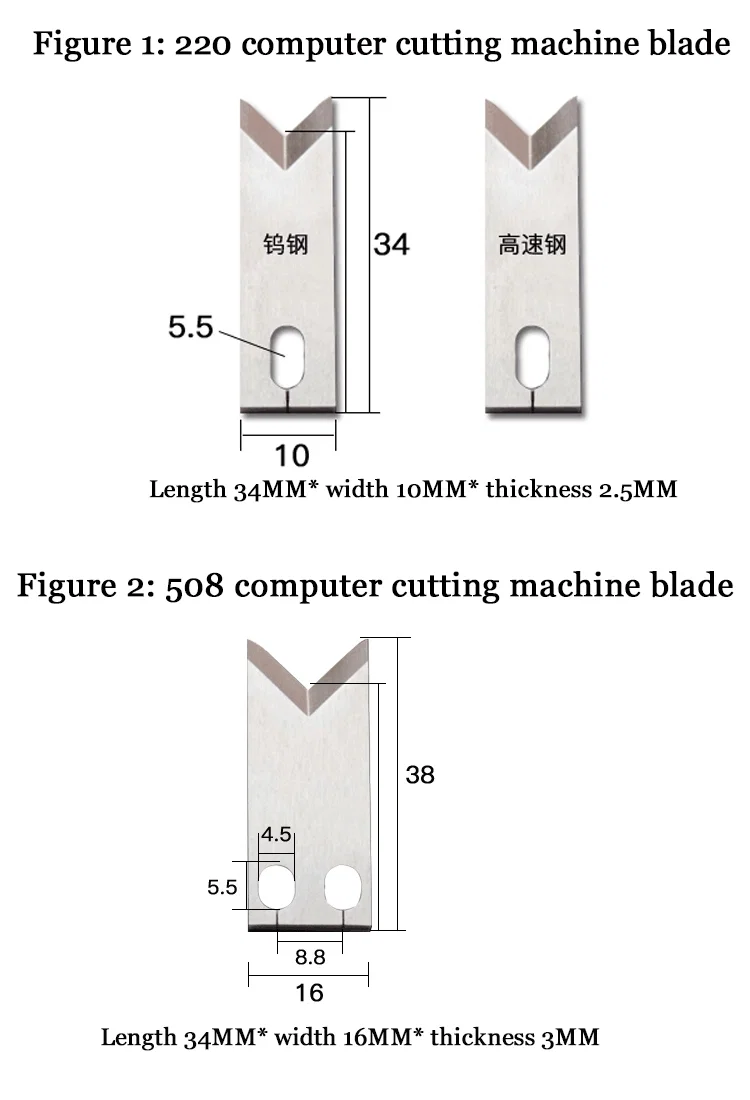

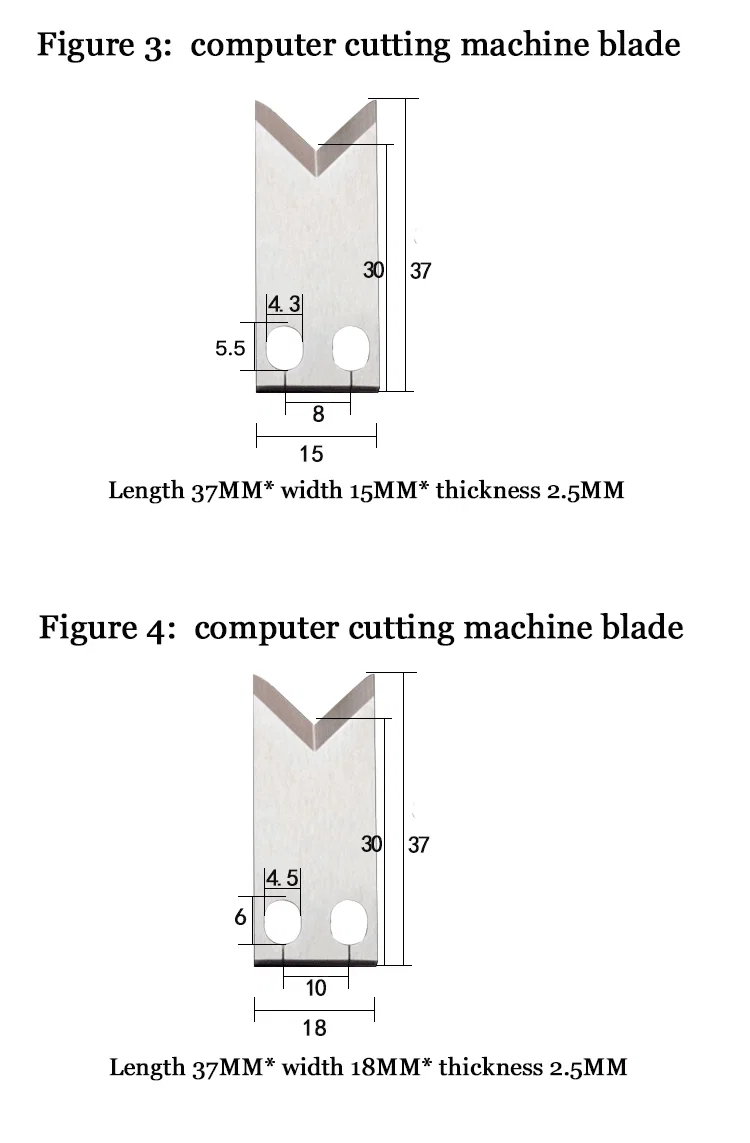

220・508切断機用刃の図面(長さ34mm)37mm刃の寸法図(幅15mmと18mm)長短V刃5サイズの寸法図
