絶縁連続ピン端子 銅錫めっき 75/105°C JW-TM04

📅 2025-04-29 👁️ 2,609
  • 製品モデル: JW-TM04

  • 仕様

    材質: 銅
    シース: ナイロン/PVC
    温度: 75/105度
    表面処理: 錫メッキ
    特徴: 耐老化性、耐高温性、しっかりとした配線、安全
  • 今すぐお問い合わせ

JW-TM04は連続ピン端子である。本体は銅、表面は錫めっき、スリーブはナイロン/PVCで75/105°C定格。キャリアテープで供給するため、アプリケータは1ストロークで1本を圧着して切断できる。ピンは端子台やプッシュインクランプに差し込み、スリーブがバレルと絶縁部の入口を保護する。

フェルールやピンが生産ラインで不良になる要因は2つある。圧着前にバレルが酸化して抵抗が上がること、電線が曲がる位置でスリーブが割れることである。TM04はどちらにも対処する。銅上の錫めっきがバレルの酸化を抑え、スリーブは耐老化性と耐熱性を規定しているため、絶縁部入口でも柔軟性を保つ。テープからの圧着はピンの位置決めが一定になり、手置きに依存しない。

TM04はシリーズ内でJW-TM03とJW-TM05の間に位置する。TM03はオス・メス・旗形の差し込み本体、TM05は3.2〜10.5 mmのスタッド向け19〜48 AのSVNスパッドである。TM04は端子台やプッシュインクランプ向けのピン形状で、導体をねじ止めやタブへの差し込みではなく、そのまま挿入する箇所に用いる。

主な特長

1. 連続テープ供給。アプリケータが1ストロークで1本を圧着・切断し、バレルは毎回工具に整合する

2. 銅本体に錫めっき。めっきから圧着までのバレル酸化を防ぎ、保管中も接触抵抗を低く保つ

3. ナイロン/PVCスリーブは75/105°C定格。絶縁部入口での耐老化性と耐熱性を規定する

4. ピン本体は端子台とプッシュインクランプ向けの寸法。導体をねじ止めではなく真っ直ぐ挿入する

5. 圧着バレルを素線束に成形し、結線を強固にする。ピンはスリーブ内で回転も後退もしない

6. シリーズ全体で色分けスリーブを採用し、バレルを測らずに作業台上で電線サイズを判別できる

技術仕様

項目仕様
型式JW-TM04
製品種別連続ピン端子
材質銅
被覆ナイロン / PVC
定格温度75/105°C
表面処理錫めっき
特性耐老化性、耐熱性、結線強度、酸化防止
スリーブ色青、赤、橙、緑
供給形態キャリアテープ

用途

— 端子台配線:盤組立で制御・信号導体をねじなしプッシュインクランプに挿入

— 基板ヘッダ端末:より線をケージクランプに入れる基板コネクタへのピン端子

— センサー・計器ハーネス:高温筐体に設置する伝送器への75/105°C定格ピン

— 家電制御基板:制御基板上のプッシュインコネクタへの内部配線を、アプリケータでテープから圧着

— 機械配線の改造:既設端子台への現場端末処理で、定格電流より耐老化性が重要な箇所

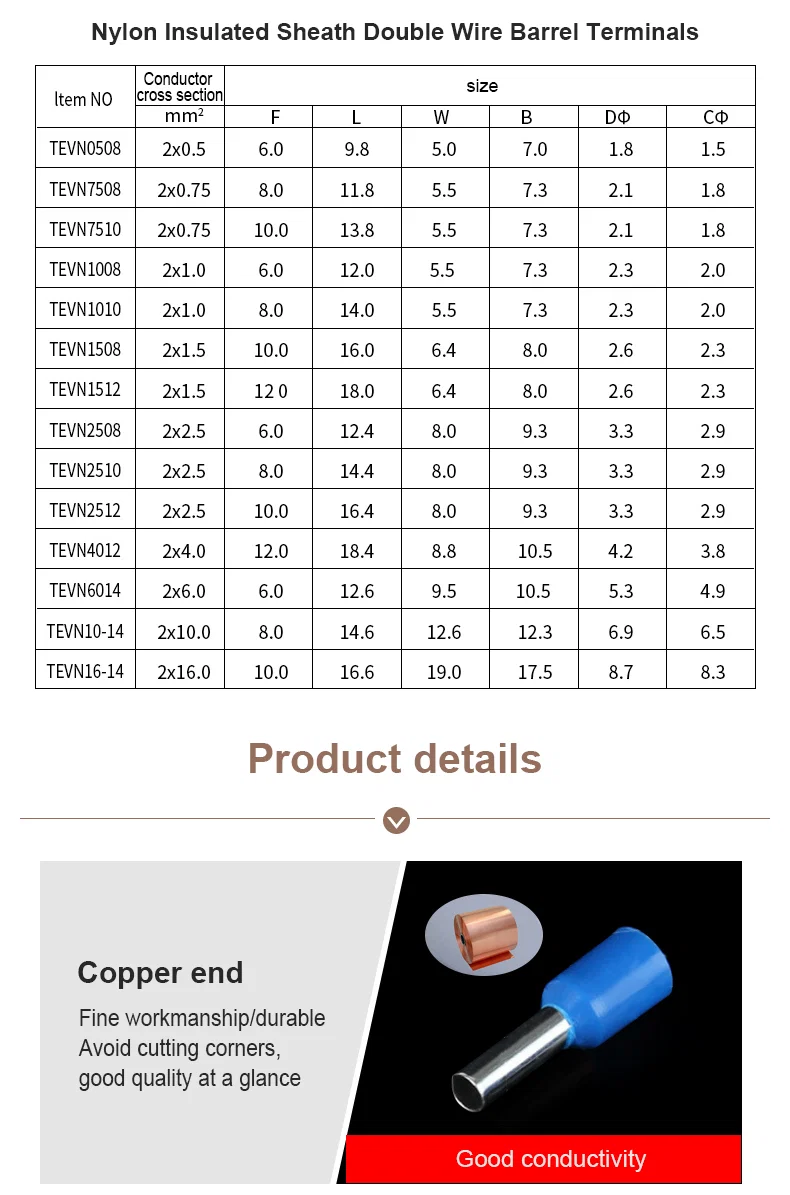

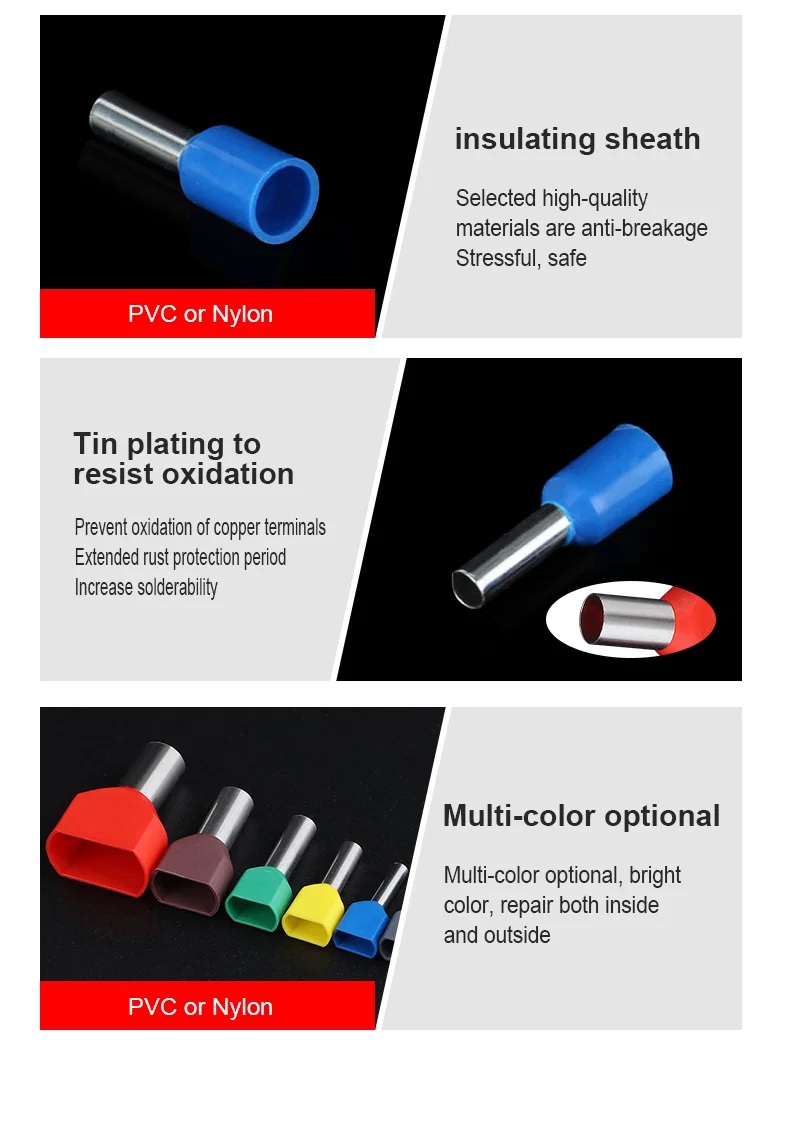

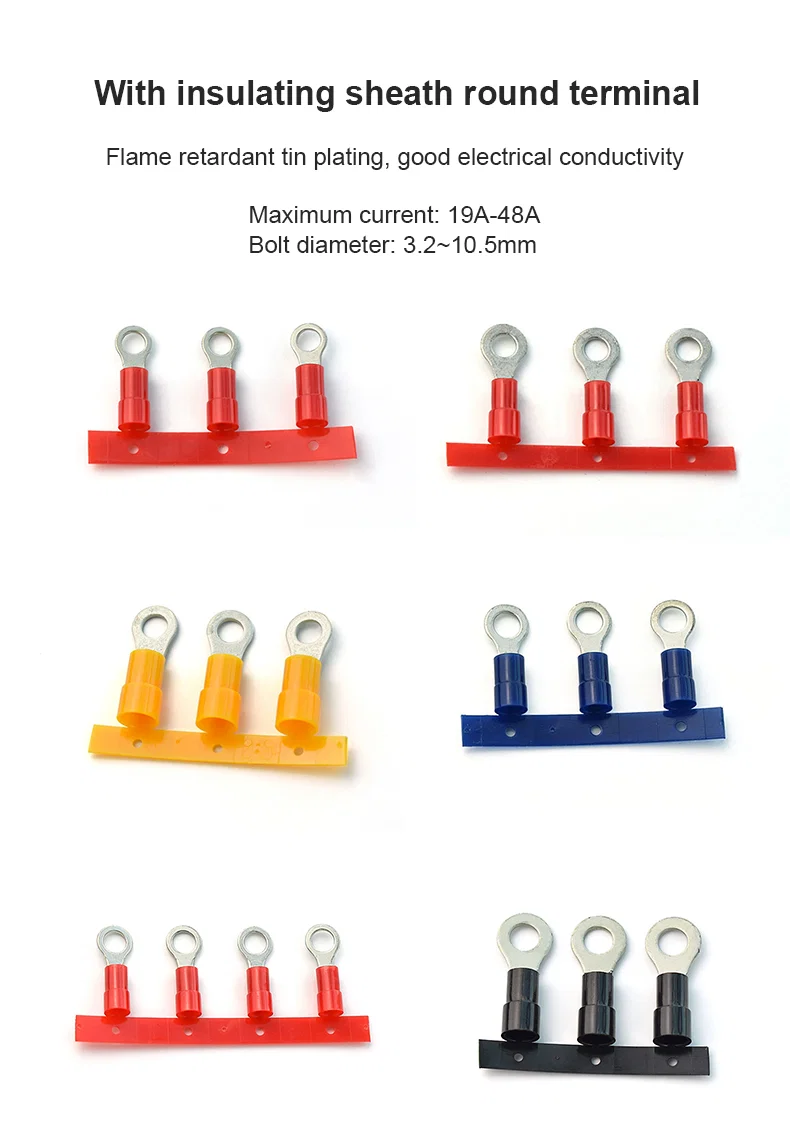

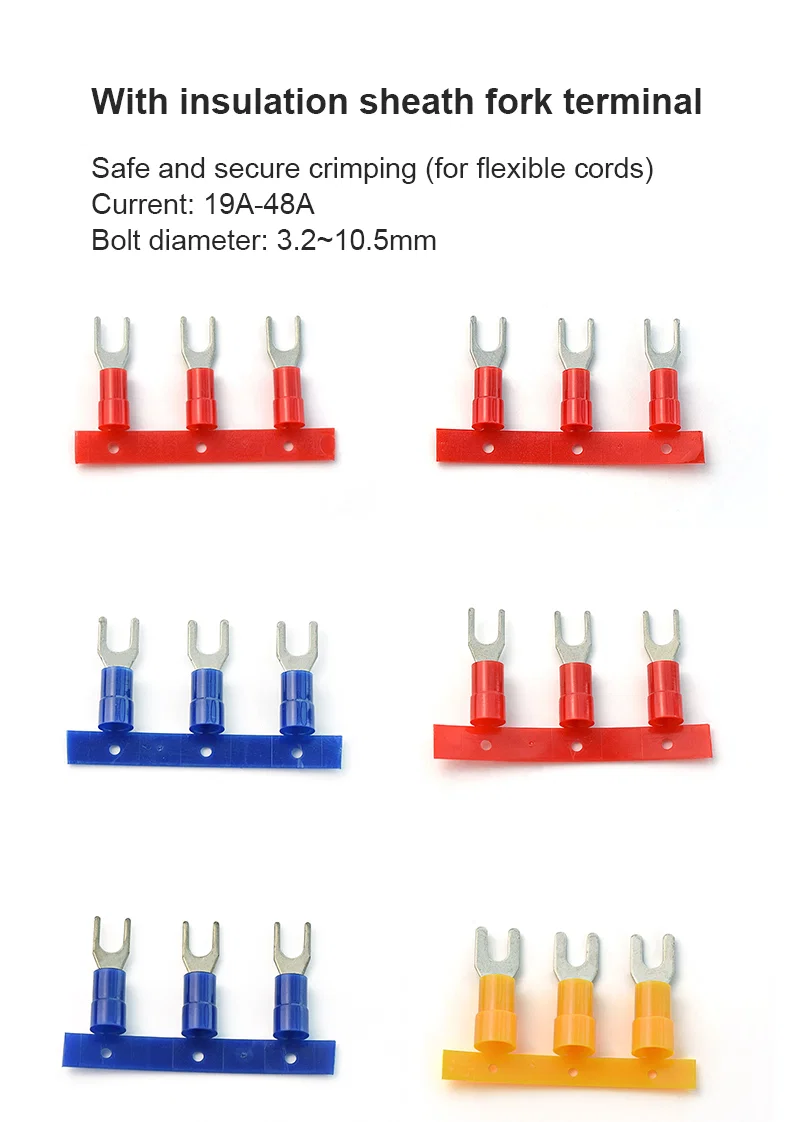

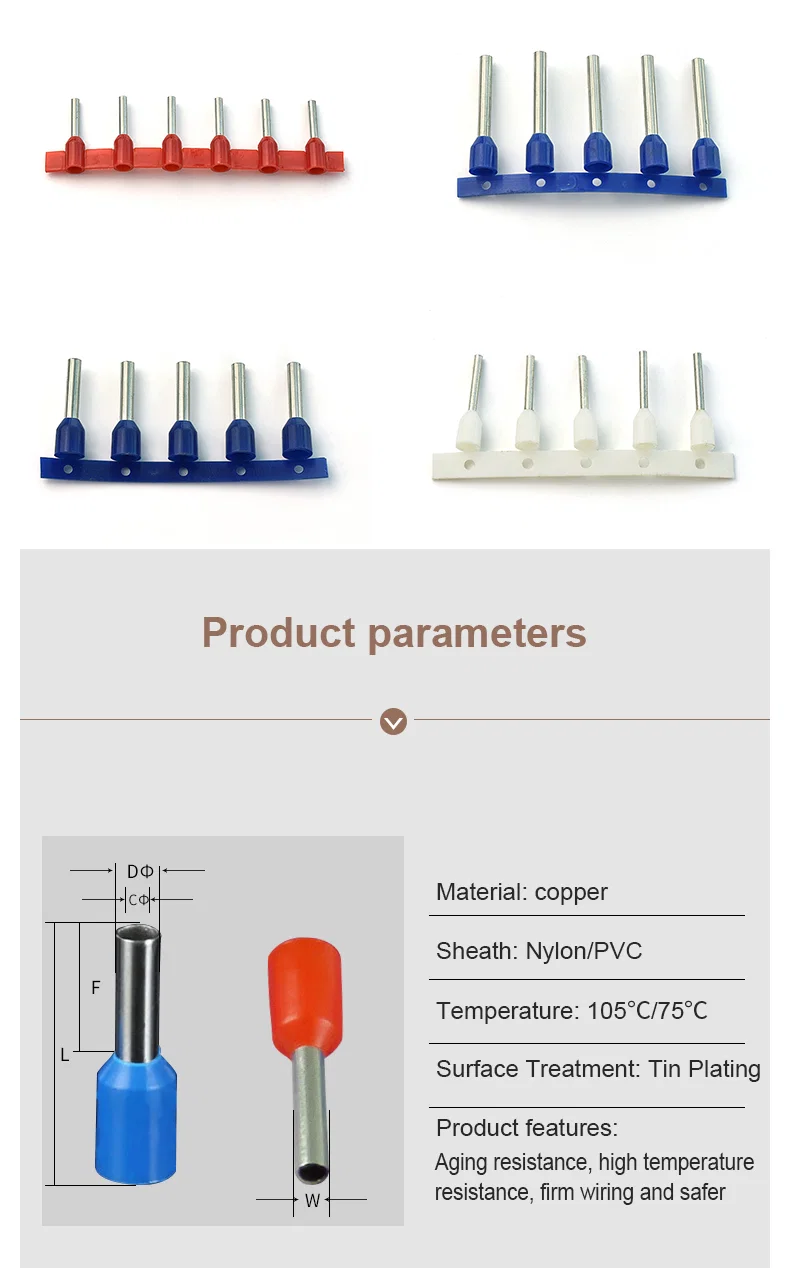

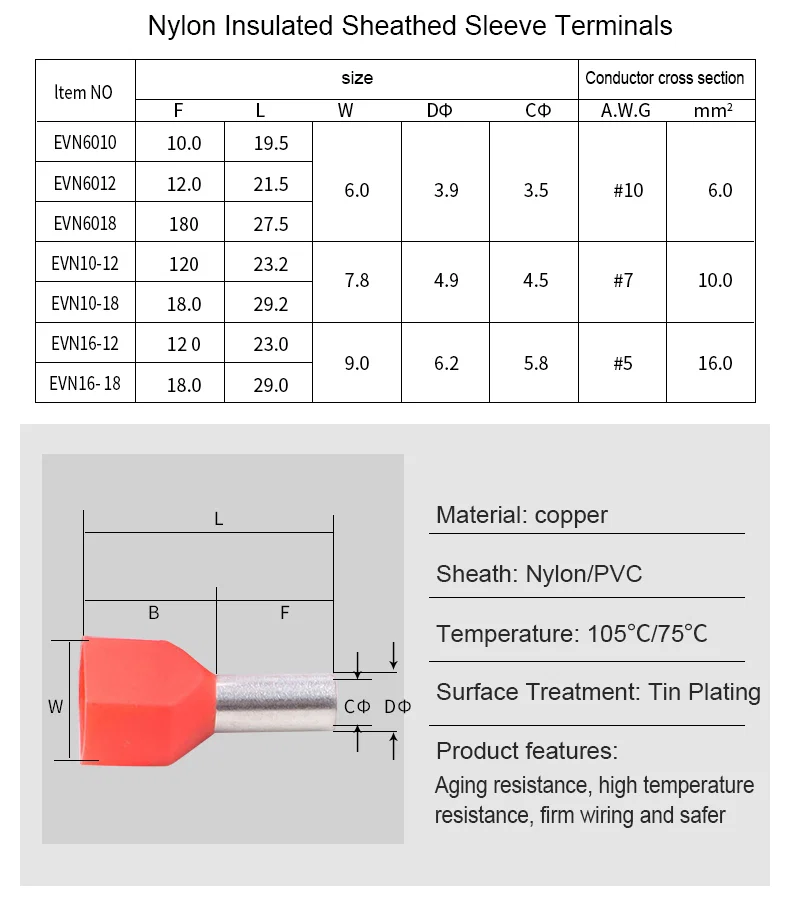

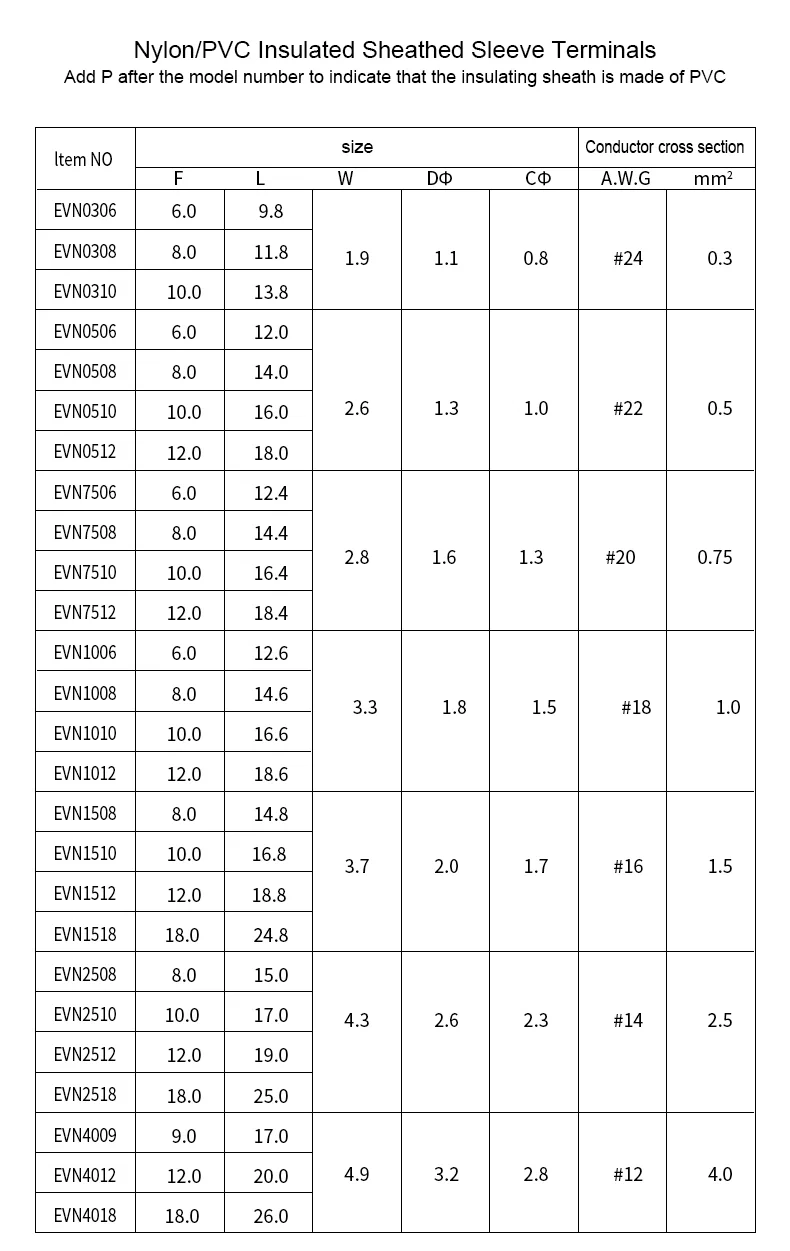

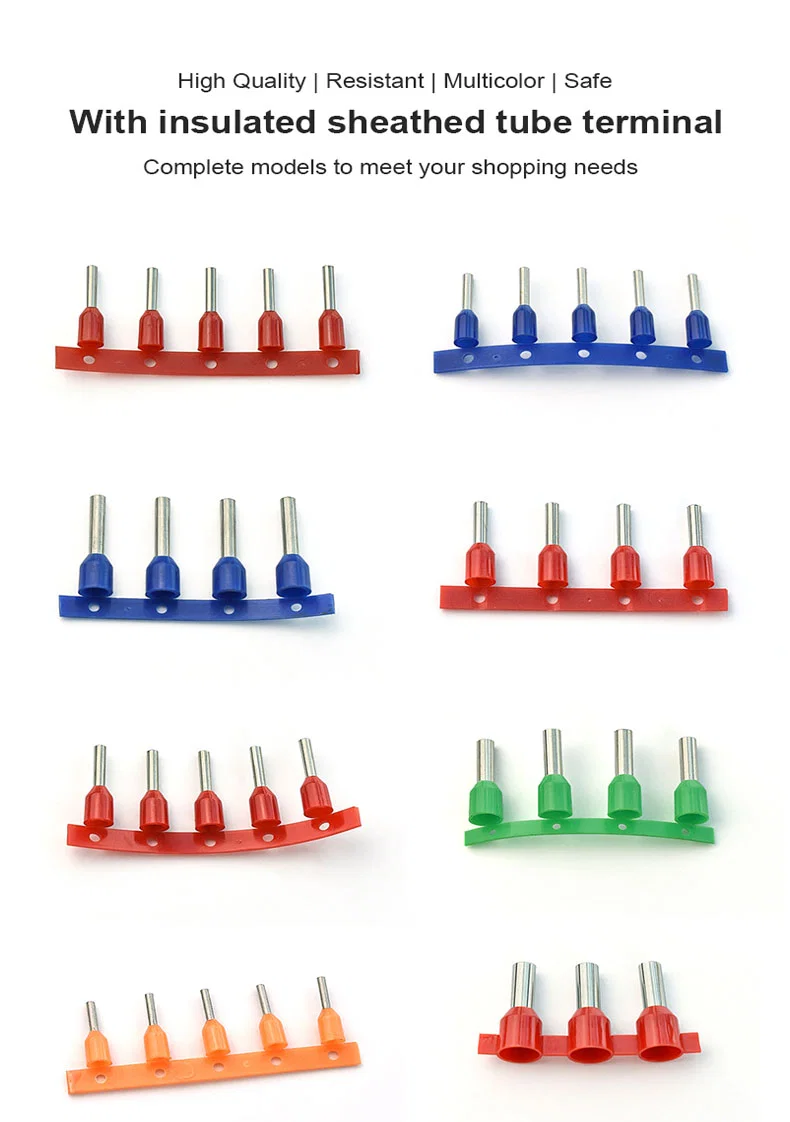

Insulated tube pin terminals in red, blue, green and orange on stripsRed, blue and yellow insulated fork terminals on strips rated 19A to 48ARed, yellow, blue and black insulated round terminals on carrier stripsInsulated pin terminals in red, blue and white strips with copper tube drawingNylon PVC insulated sleeve terminal size table listing EVN modelsLarge EVN sleeve terminal table with L, B and F dimensionsDouble wire barrel terminal size table beside copper end close-upSleeve terminal details: PVC sheath, tin plating and multi-colour options
