冷間圧着端子機用刃物 DC53鋼 4.0/4.5/6.0 JW-BL08
冷間圧着端子機用刃物 DC53鋼 4.0/4.5/6.0 JW-BL08 Thumb

冷間圧着端子機用刃物 DC53鋼 4.0/4.5/6.0 JW-BL08

📅 2025-04-29 👁️ 2,652
  • 製品モデル: JW-BL08

  • 仕様

    材料: DC53鋼
    鋼材タイプ: タングステン鋼, 白鋼, 高速度鋼
    適用機械: ワイヤーストリッピングマシン, ケーブル切断機, OTPブレード, ストリッパーブレード, ワイヤー切断機
  • 今すぐお問い合わせ

JW-BL08は、冷間圧着端子機で用いる刃物の一対であり、バラ端子のバレルを導体に押し付ける上パンチと、その下でアンビルを受ける下ダイからなる。機械そのものではなく圧着ステーションの作用部であり、切断圧着機の端子アプリケーターに、元の刃物セットに代えて装着する。

パンチは冷間圧造で一体の本体として製作され、単一グレインという表現はこの点を指す。圧着足を貫く継ぎ目がないため、荷重下で先端が開かない。材質は用途に応じて4種を用意する。DC53は銅およびすずめっき銅の一般生産を、タングステン鋼は端子めっきが研磨性を持つ場合やサイクル数が多い場合を担う。白鋼と高速度鋼は軽負荷や小ロット向けである。パンチはテーパーシャンクに取付穴1つと末広がりの足を持ち、ダイは固定穴2つと成形された巣を持つ(いずれも写真参照)。

シリーズは端子サイズ別に発注し、在庫する3サイズはパンチと対応するダイの双方に4.0、4.5、6.0と刻印されるため、工具を機械へ戻す前にベンチで上下を組み合わせられる。交換は通常ペア単位である。圧着足に摩耗面が現れるか、巣が端子帯で磨かれると、圧着高さがずれ始め、調整では戻らない。

主な特長

1. 材質選択:DC53、タングステン鋼、白鋼、高速度鋼を、すべての用途に1種ではなく端子めっきと生産量に応じて選ぶ。

2. 一体式パンチ:冷間圧造で1つの固体として成形するため、圧着足に継ぎ目がなく、圧着荷重で広がらない。

3. サイズ刻印付きのペア:4.0、4.5、6.0をパンチとダイの双方に刻印し、工具室に複数サイズが同時にある場合も上下を組み違えない。

4. 上下を一対で供給:パンチ足とダイ巣は協働するよう研削されるため、圧着高さはラムのシム調整ではなく巣で決まる。

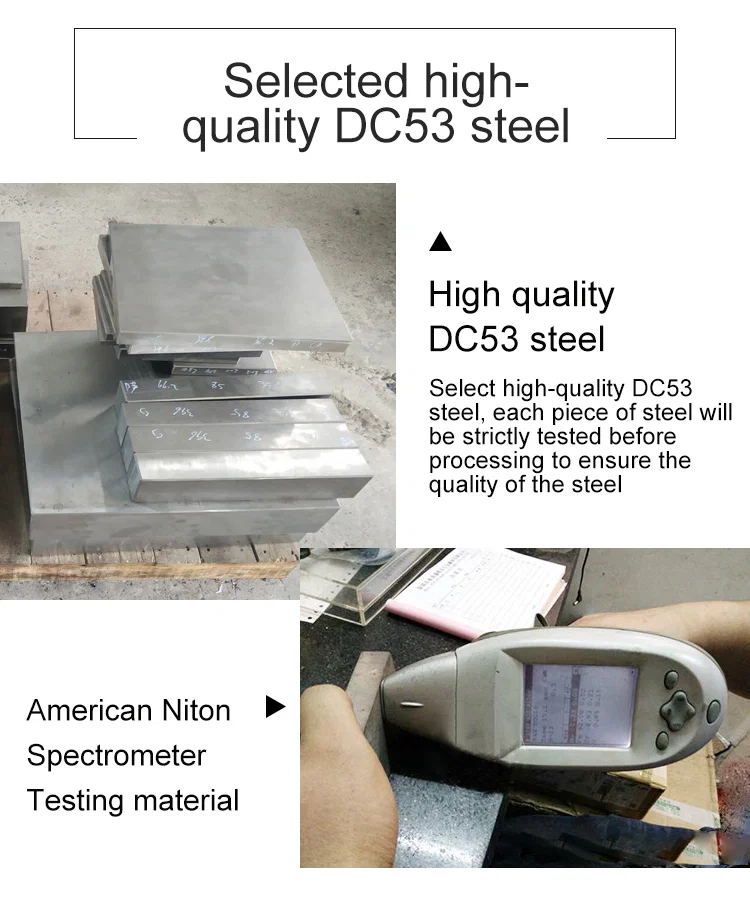

5. 材質検証:各ロットは出荷前に米国Niton分光分析装置で確認し、混種材が刃物の受注に混入しないよう管理する。

6. 交換範囲:端子サイズごとに1組。足の平坦化や巣の研磨が生じた時点で交換し、既存のアプリケーター設定は変更しない。

技術仕様

項目仕様
型式JW-BL08
品目冷間圧着端子機用刃物(上パンチと下ダイ)
材質DC53鋼、タングステン鋼、白鋼、高速度鋼
加工冷間圧造、単一グレイン
サイズ刻印4.0 / 4.5 / 6.0をパンチとダイに刻印(写真)
端子種別バラ端子、絶縁付き・裸
品質管理米国Niton分光分析装置による検査
用途バラ端子の圧着、電線の皮むき、ケーブルの切断

用途

— 切断圧着機のバラ端子圧着ステーション:写真に示す4.0~6.0サイズの絶縁付き丸形・平形端子を流す

— 複数の端子サイズを扱う端子機:サイズごとに刻印付きのパンチとダイの組を1対保持する

— 切断・皮むき・圧着の複合ステーション:同一ツールホルダーが端子装着前にケーブルの切断と皮むきも行う

— ハーネス工場:摩耗面が生じたパンチを、アプリケーターを再設定せずに交換する

— 端子品番のサイズ変更に伴う段取り替え:ダイ巣を新しいバレルに合わせる

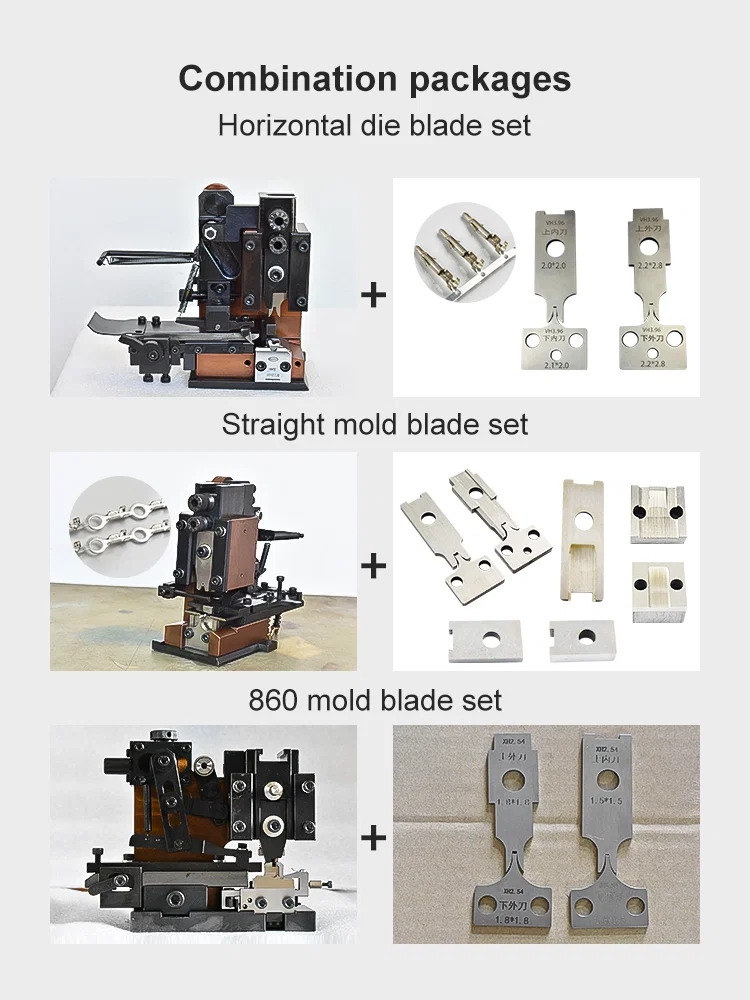

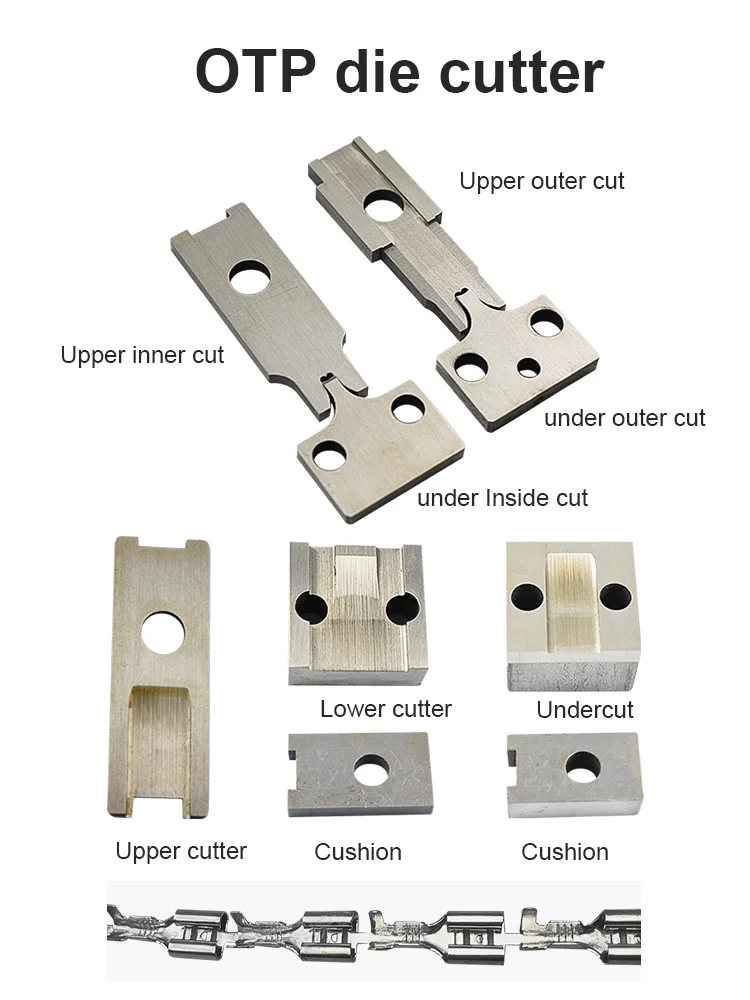

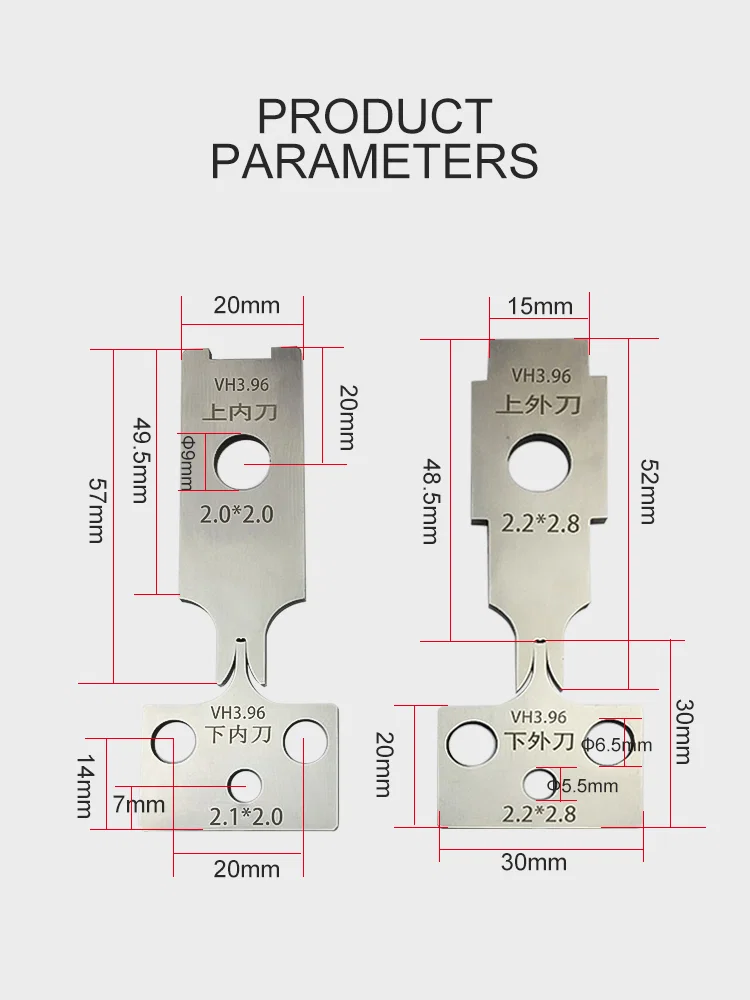

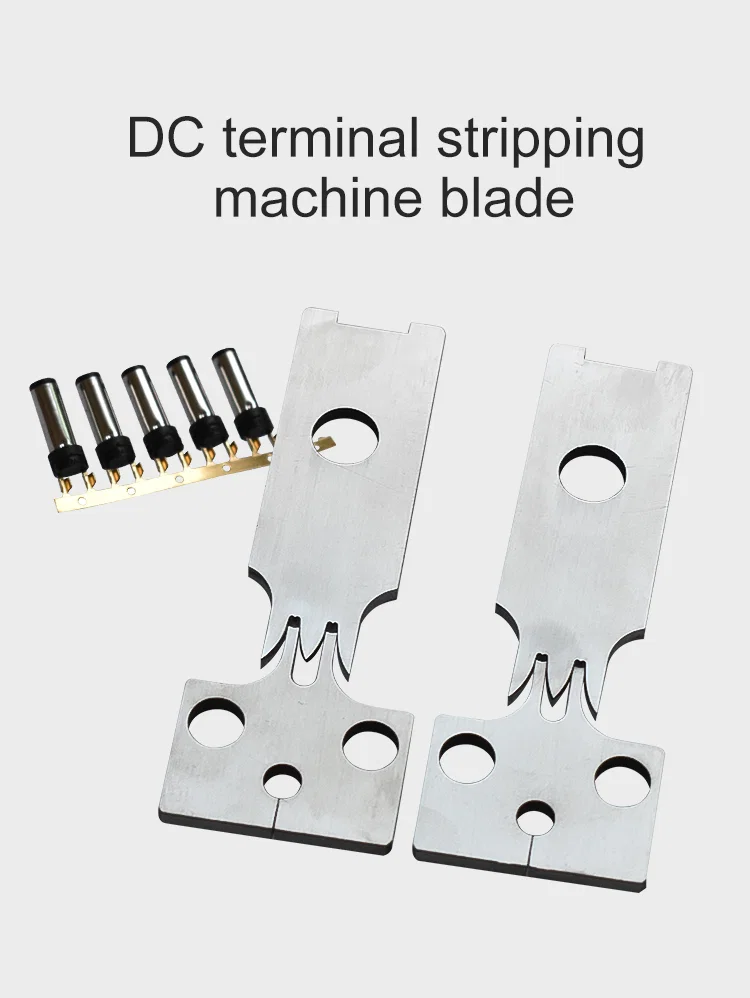

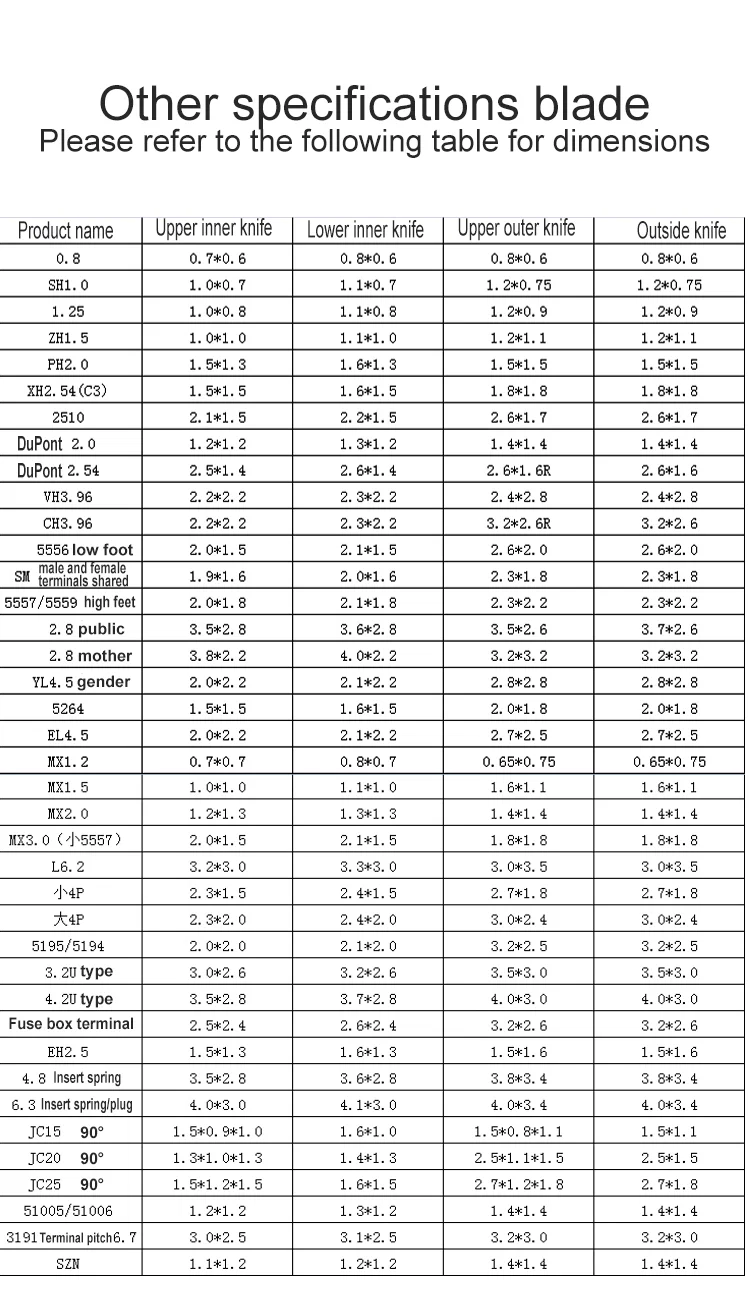

JW-BL08 cold press terminal blades marked 4.0, 4.5 and 6.0 with crimped ring terminalsJW-BL08 DC terminal stripping blades with insulated pin terminals alongsideJW-BL08 OTP die cutter parts labeled upper inner, upper outer, lower cutter and cushionCombination packages: horizontal die, straight mold and 860 mold blade setsJW-BL08 dimension drawing of VH3.96 blades with 2.0x2.0 and 2.2x2.8 markingsTerminal blade specification table listing sizes for SH1.0, DuPont, VH3.96 and othersDC53 steel bar stock beside a Niton spectrometer testing material composition
