卓上自動ねじ締め機 200 x 420 mm WPM-4220-2Z

📅 2025-04-29 👁️ 1,775
  • 製品モデル: WPM-4220-2Z

  • 仕様

    モデル番号: WPM-4220-2Z
    ロックネジ範囲: X200×Y1/420/Y2/420×Z135mm
    ロックネジ時間: 1〜1.5秒/個
    繰り返し精度: ±0.03mm
    プログラムレコード: 15セット(各99ポイント)
    電動バッチモード: 精密サーボモーター(日本ブランド)
    供給モデル: 真空吸引
    制御システム: SCMおよびタッチスクリーン
    モーターシステム: 精密閉ループステッピングモーター
    駆動モデル: 台湾ブランド精密リニアガイド
    入力電源: 220V 50 Hz/60 Hz
    作動空気供給: 0.4〜0.6 MPa
    編集モデル: マニュアル/自動
    作業温度: 5〜40°C
    使用湿度: 20〜90%
  • 今すぐお問い合わせ

WPM-4220-2Zは、X軸ストローク200 mm、Y1・Y2軸ストローク420 mm、Z軸ストローク135 mmを持つ卓上型の自動ねじ締め機で、1サイクル1本を1〜1.5秒で締め付ける。ねじが小さく位置が繰り返される玩具、小型家電、電子機器の組立に用いる。

小さなねじを手で樹脂ボスにねじ込むと、ねじが斜めに入り、ねじ山が別の経路を切り、ボスが割れる。WPM-4220-2Zではねじをビット先端に真空吸着するため、ねじ山が噛み合うまで穴に対して直角に保たれ、Zストロークは作業者の手ではなくプログラムで設定される。繰り返し精度は±0.03 mmで、生産中も教示し直さずに同じボスの上にドライバーを保つ。

WPM-SL5331は2治具と中央ホッパーを備えた大型ガントリー機、JW-FD02は毎分70本までの手持ち式である。WPM-4220-2Zはその中間に位置する。1ヘッドの卓上機で、99点のプログラムを15件記憶し、タッチパネル入力とSCM制御を備えるため、機種ごとにプログラムを必要とする頻繁な切替生産に向く。

主な特長

1. 1本あたり1〜1.5秒。拾い上げ、搬送、締め付けを1サイクルで行う

2. 全軸の精密クローズドループステッピングモーターにより±0.03 mmの繰り返し精度

3. 真空吸着がねじ山の噛み合いまでねじをビット先端に保持し、小さなねじが穴に対して直角に入る

4. プログラム記憶は99点を15組。機種切替時にタッチパネルから呼び出す

5. 200 mm(X)x 420 mm(Y1/Y2)x 135 mm(Z)の範囲で、玩具や家電の筐体全体を1プログラムで覆う

6. SCMとタッチパネル制御、電源220 V 50/60 Hz、エア0.4-0.6 MPa、使用環境5-40°C・20-90%RH

技術仕様

項目仕様
型式WPM-4220-2Z
機械種別卓上型自動ねじ締め機
締付範囲X 200 x Y1 420 / Y2 420 x Z 135 mm
締付時間1-1.5 秒/本
繰り返し精度±0.03 mm
プログラム記憶15組、1組99点
供給方式真空吸着
制御SCM、タッチパネル
モーター精密クローズドループステッピングモーター
入力電源220 V 50 Hz/60 Hz
使用エア0.4-0.6 MPa
使用温度・湿度5-40°C / 20-90%

用途

— 玩具組立:ABS・PP筐体への電池カバー、車輪ブラケット、モーターマウントの締結

— 小型家電:ケトル、ファン、調理機器の内部ブラケットと基板スタンドオフの固定

— 民生電子機器:スピーカーボックス、電源タップ、リモコン筐体の小ねじ組立

— 電気付属品:スイッチ、コンセント、アダプタの端子ねじとカバーねじの締結

— サブアセンブリのロット生産:切替時に機種ごとの記憶プログラムを呼び出す

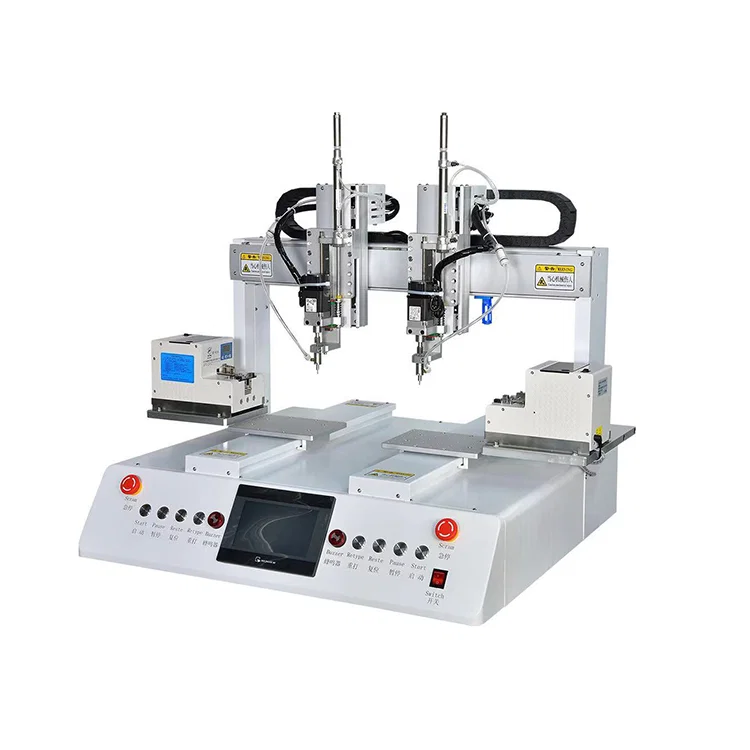

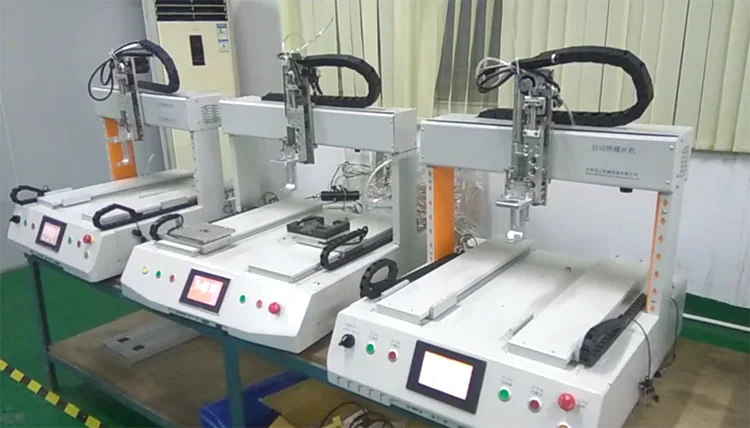

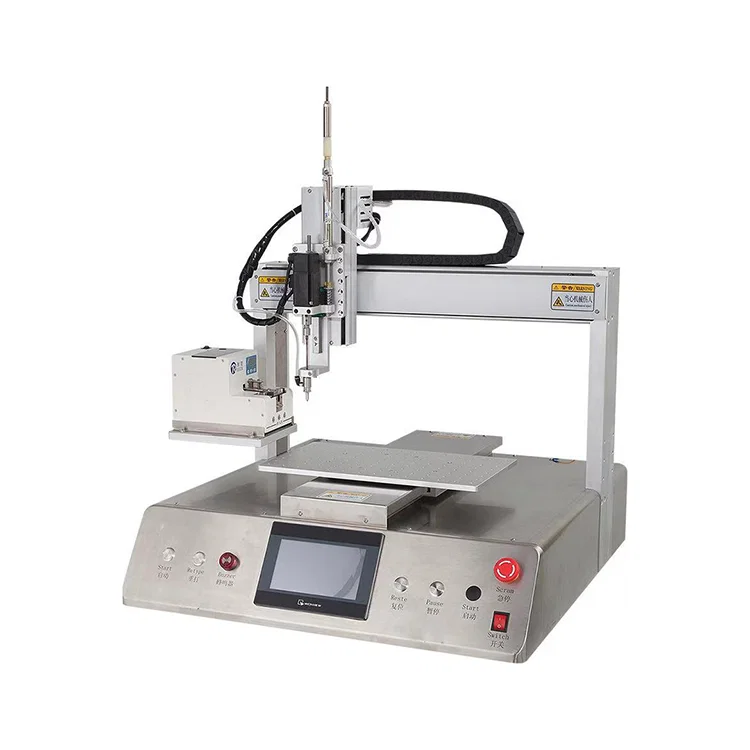

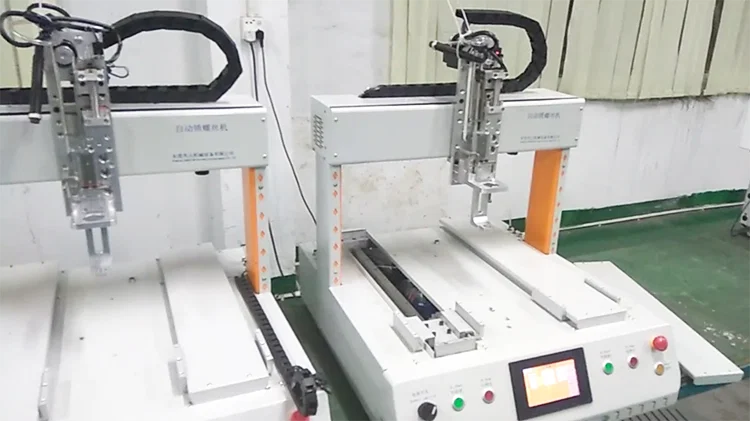

Dual-head desktop screw locking machine with two platens and touchscreen panelSingle-head automatic screw driving machine with touchscreen and feeder boxRow of three desktop screw locking machines in factory with touchscreensTwo automatic screw locking machines working on white assembly benchScrewdriver nozzle driving screws into pink and white plastic housings
