自動ケーブル巻取り機 ロッド間隔50-300 mm WPM-2009L

📅 2025-04-28 👁️ 2,298
  • 製品モデル: WPM-2009L

  • 仕様

    モデル番号: WPM-2009L
    電圧: AC220V / 50 Hz または AC110V / 60 Hz
    巻線長さ範囲: 調整可能
    巻線番号: 提示
    寸法: L485×W420×H340mm
    巻線速度: 調整可能
    巻線ロッド間隔: 50-300mm (カスタマイズ可能)
  • 今すぐお問い合わせ

WPM-2009Lは、調整可能な速度と巻取り長さでケーブルやホースをコイルに巻き、1コイルあたりの巻き数を設定値に保つ機械である。巻取りロッドの間隔は50〜300 mmで、コイル幅を決めるため、1台で細いコイルと幅広の平たいコイルの双方に対応する。コイルはフットペダルで解放するため、成形中は両手を電線に添えていられる。

手作業の巻取りは作業者を1コイルの間拘束し、結果は手首の速度と届く範囲に左右される。2009Lは設定した速度で巻取りを駆動し、設定した巻き数で停止する。製造元は手巻きに対して工数費を75%削減するとしている。コイル幅と長さは、作業者が電線をどう持つかではなく機械の設定から決まる。

2009の2機種のうち大型であり、485 x 420 x 340 mm、タッチスクリーン、フットペダル解放、50-300 mmのロッド間隔を備え、特注のコイル寸法にも対応する。キーパッド仕様の400 x 280 x 400 mmと対比される。いずれの機種も結束は行わず、巻取りと結束を1サイクルで行う場合は、巻取りヘッドに結束ヘッドを加えた212シリーズが次の選択となる。

主な特長

1. 巻取りロッド間隔50-300 mmが、コイル径とともにコイル幅を決める。

2. 巻取り速度と巻取り長さは調整可能で、巻き数は設定式である。

3. フットペダルでコイルを解放するため、巻取り中も両手をケーブルに添えられる。

4. タッチスクリーンによるパラメータ入力。特注のコイル寸法にも対応する。

5. 巻取り専用で結束ヘッドを持たない。別の結束機や手結束と組み合わせる。

6. AC 220 V 50 HzまたはAC 110 V 60 Hz、485 x 420 x 340 mmの作業台架台。

技術仕様

項目仕様
型式WPM-2009L
機能巻取りのみ(結束なし)
巻取りロッド間隔50-300 mm
巻取り長さ範囲調整可能
巻き数設定式
巻取り速度調整可能
電圧AC 220 V 50 Hz または AC 110 V 60 Hz
外形寸法485 x 420 x 340 mm
特注対応可

用途

— ケーブル・ホースの巻取り:可撓ケーブルやホースを設定した幅と径に巻く。

— 電源コードの生産:バンド掛け、袋詰め、箱詰めの前にコードセットを巻く。

— OEMの特注コイル:保存した設定から非標準のコイル寸法を生産する。

— ケーブル卸:バルク長を一定幅の販売用コイルに巻き直す。

— 家電・設備の製造:支給リード線をキッティングと出荷用に巻く。

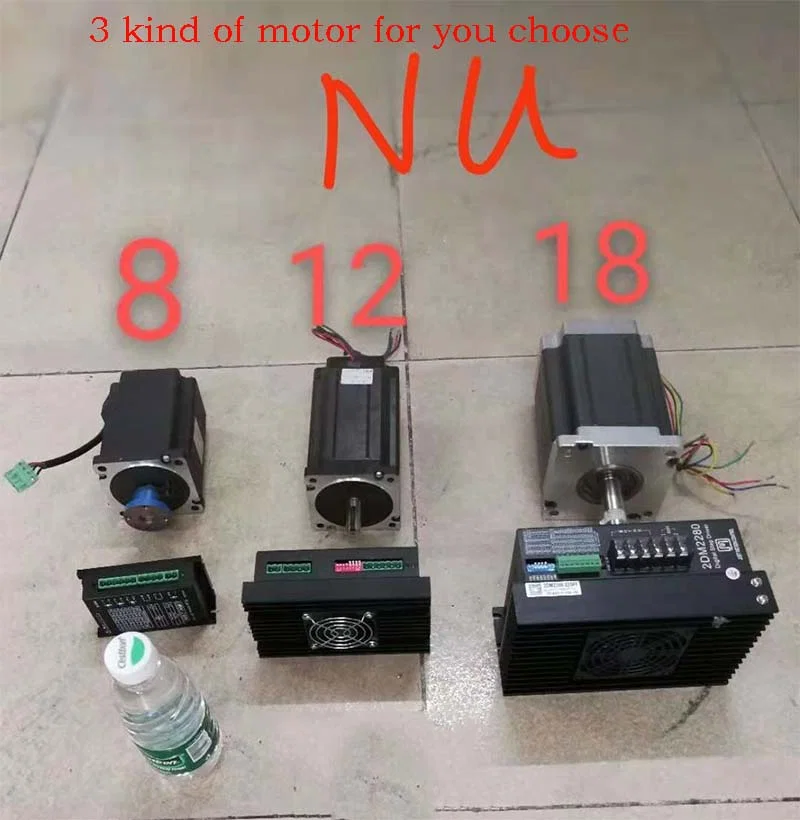

8、12、18の表示がある3基のステッピングモーターと対応するドライバースプールと側面パネルを示す巻取り機の4方向黒色スプールを装着した巻取り機の正面と右側面黒色電線スプールを装着した巻取り機の正面と背面フットペダル、工具、付属品を並べた機械の各方向パレット上の包装済み電線スプールと巻いた電源コード
