OTP端子用 空気圧水平圧着金型 45-40 JW-AP15

📅 2025-04-29 👁️ 1,370
  • 製品モデル: JW-AP15

  • 仕様

    型番: 45-40
    タイプ: 空気圧水平圧着ダイス
    対応金型: 端子圧着金型, OTPモールド
    圧着方式: 横型・縦型対応
    用途: 端子圧着アプリケーター, ターミナルマシン
  • 今すぐお問い合わせ

JW-AP15(45-40)は、OTP U字型端子用金型向けの空気圧水平圧着ダイであり、端子機のアプリケーターに装着する。型番45-40は、空気圧水平シリーズのなかで金型本体を識別するものである。

空気圧ヘッドは水平トラックの上方から金型を閉じ、シリンダーブロックは圧着領域の背後に位置し、エア配管は本体上部から引き出される。アンビル前方の送り溝は幅広で開口しているため、端子列は短いトラックの縁からはみ出すことなく、圧着前まで全長にわたって支持される。同一の金型本体を水平圧着と垂直圧着に構成でき、設定はダイプレートと取付位置で行う。

45-40ボディ向けに既に設定された空気圧アプリケーターステーションの交換品として、また同一ステーションで同一金型ファミリーから水平・垂直の圧着をこなす用途に用いる。

主な特長

1. 空気圧圧着ヘッド。シリンダーブロックは圧着領域の背後、エア配管は本体上部に配置する

2. オープンバレル端子用のOTP U字型ダイ座

3. 同一金型本体で水平圧着と垂直圧着の両構成に対応する

4. アンビル前方の幅広で開放した送り溝が、端子列を圧着位置まで支える

5. 端子機アプリケーター取付で、既存ステーションにそのまま装着できる

6. ダイプレートは本体にボルト固定。アプリケーターを取り外さずに圧着インサートを交換できる

技術仕様

項目仕様
型式JW-AP15
金型の型番45-40
種類空気圧水平圧着ダイ
金型形式OTP U字型
用途端子圧着金型
適合端子機アプリケーター
構成水平・垂直圧着金型

用途

— OTP U字型オープンバレル端子を流す空気圧端子機アプリケーター

— 既存の空気圧ステーションにおける45-40金型本体の交換

— 送り溝の全長に支持を要する幅広の端子列を圧着するハーネスライン

— 1つの金型ファミリーで水平・垂直の圧着をこなすステーション

— 端子は変わるがボディサイズが同一の圧着機における2台目のダイ

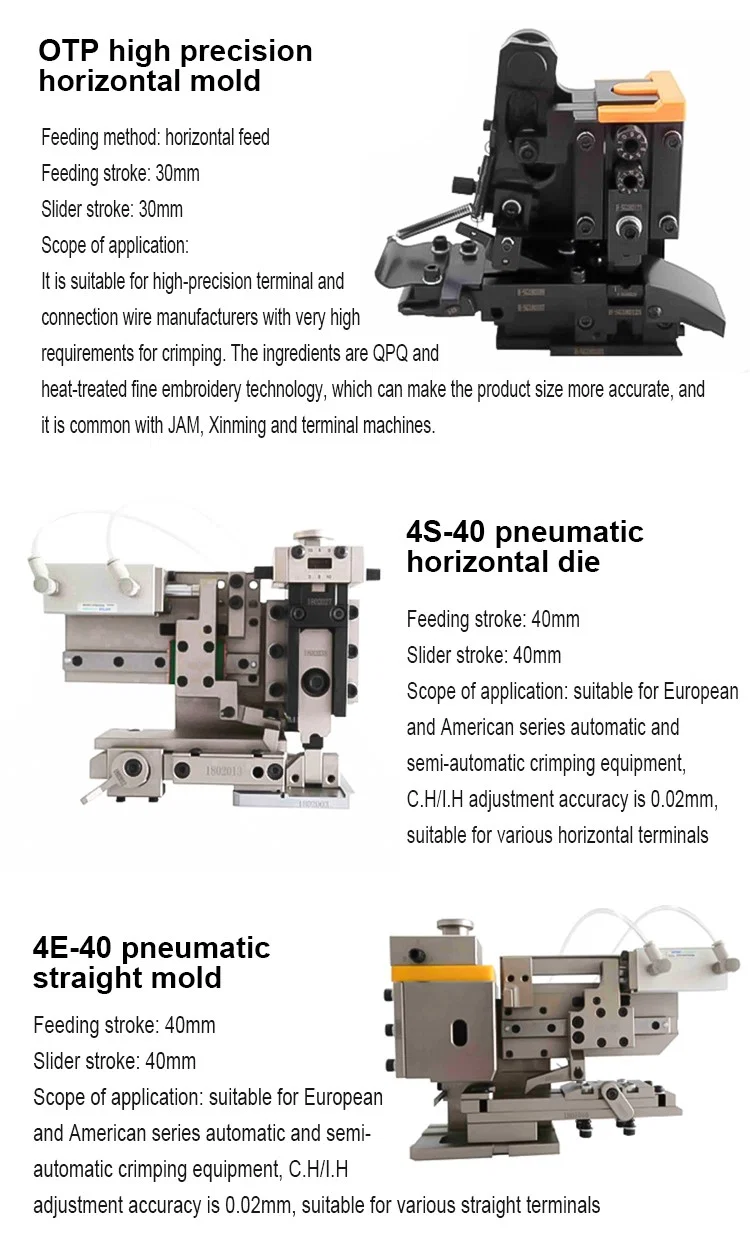

OTP high precision horizontal mold, 4S-40 pneumatic horizontal die and 4E-40 straight mold
