4.2 mm銅圧着端子 Mini-Fit Jr用 JW-TC04
製品モデル: JW-TC04
仕様
ピッチ: 4.2mm材質: 銅対応機器: PSU, GPU, EPS, CPU, ATX, スピーカー接続方式: 圧着互換性: Molex, モレックスミニフィットジュニア- 今すぐお問い合わせ

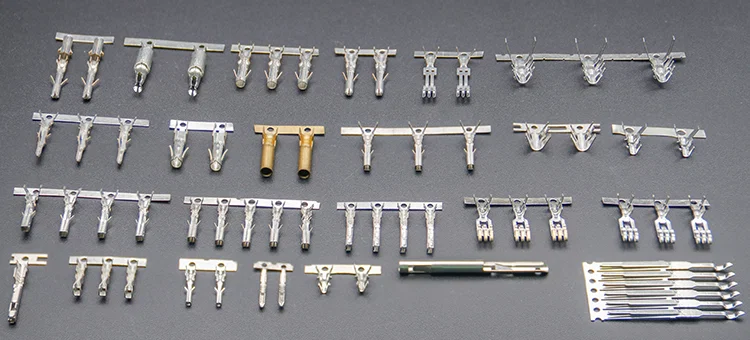

JW-TC04はMolex Mini-Fit Jr系コネクタ用の4.2 mm銅圧着端子で、Mini-Fit Jr、5556TLS、5559の筐体に適合するとしている。電線を基板にはんだ付けするのではなく、プラグやレセプタクルの筐体へ端末処理する圧着端子であり、PSU、GPU、EPS、CPU、ATXの電源コネクタのほか、コンピュータ、スピーカー、自動車配線にも用いる。

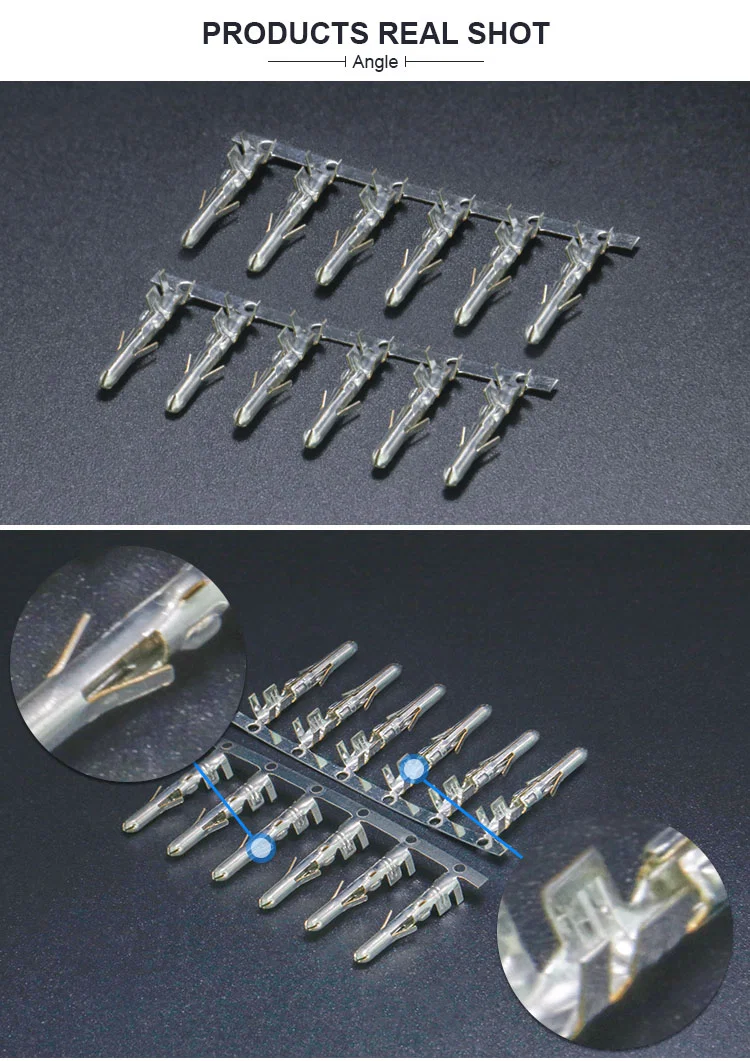

4.2 mmのMini-Fitコンタクトは、12 Vレールの全電流を小さな接触面の対で流すため、筐体内で緩い端子や誤った工具で圧着した端子は界面で発熱し、完全に破損する前に筐体を変色させる。JW-TC04はMini-Fit Jrの4.2 mm間隔を持つ打抜き銅端子で、設計された挿入深さで筐体キャビティに係止し、保持ランスが筐体の肩に係合する。母材に銅を選ぶのは導電性のためで、複数の端子が1つのコネクタを共有するGPU・CPUレールでは重要となる。
JW-TC群でMolex Mini-Fit Jr筐体を想定する4.2 mm品はJW-TC04のみである。JW-TC01は2.54 mmの4極ソケット、JW-TC02は5.08/4.2 mmの4ピン端子、JW-TC03は5.08 mmの管プラグ。ピッチが同じでも互換ではなく、嵌合筐体がMini-Fit Jrの5559プラグや5556TLS端子シリーズである場合はJW-TC04を指定する。
1. 端子サイズ4.2 mm。Molex Mini-Fit Jr、5556TLS、5559筐体のキャビティ間隔に適合する
2. 母材は銅。複数の端子が1つのコネクタを共有する12 Vレールの導電性を確保する
3. 圧着端子形式。導体はバレルで圧縮し、絶縁は後方の羽根で把持するため、ストレインリリーフをはんだに頼らない
4. 保持ランスが設計挿入深さで筐体の肩に係合し、1回の押込みで着座・固定する
5. 1品番でPSU、GPU、EPS、CPU、ATXのコネクタ構成をまかない、電源ハーネスのBOMを整理できる
6. 同じ4.2 mm筐体群を再用するコンピュータ、スピーカー、自動車配線にも適合する
| 項目 | 仕様 |
|---|---|
| 型式 | JW-TC04 |
| 端子サイズ | 4.2 mm |
| 材質 | 銅 |
| 種類 | 圧着電気端子 |
| 対応コネクタ | Molex Mini-Fit Jr、5556TLS、5559 |
| 用途 | PSU、GPU、EPS、CPU、ATX、コンピュータ、スピーカー、自動車 |
— PC電源ハーネス:ATX、EPS、GPUケーブルのMini-Fit Jrプラグ筐体への12 V・5 Vレール端末
— CPU・GPU電源リード:補助電源コネクタ用に、より線へ圧着する4.2 mm端子
— サーバ・産業用PCの組立:既存の電源ハーネスを組み直すための交換端子
— スピーカー・音響配線:アンプやモニターのリードに使う4.2 mm着脱接続
— 自動車付属品ハーネス:密閉プラグを要しない箇所の4.2 mm筐体への電源分岐
