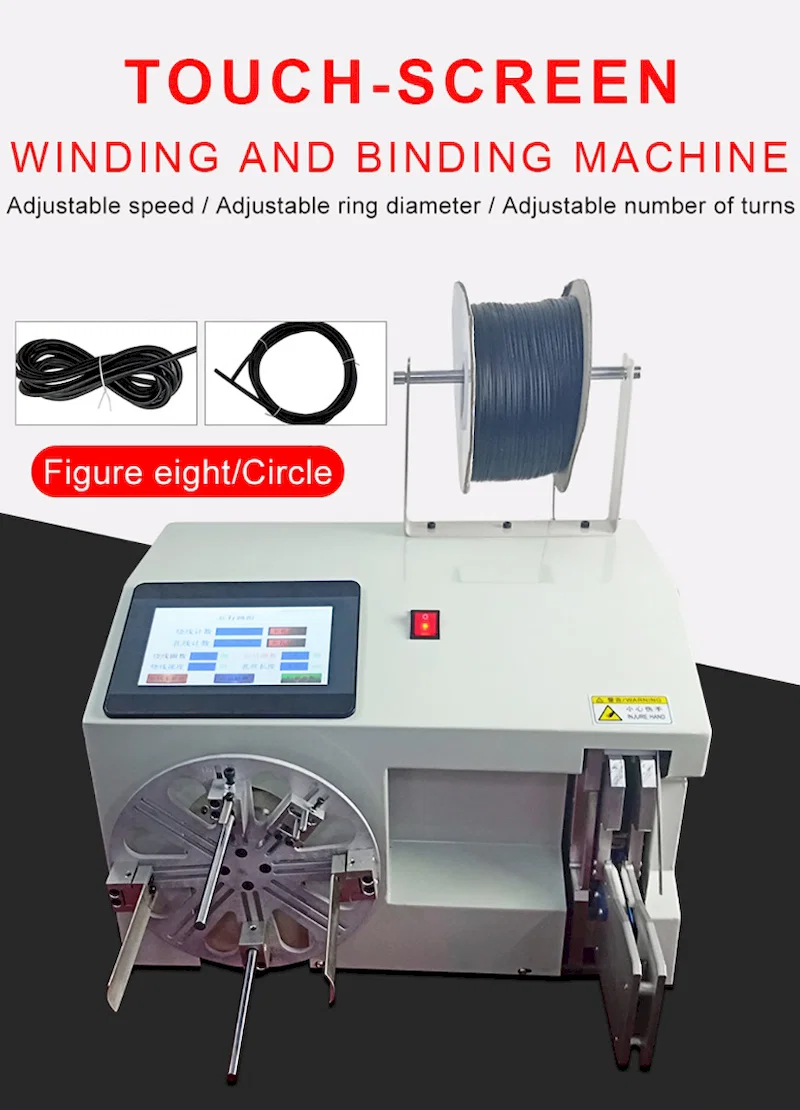

ケーブル巻き取り結束機 WPM-212C

Detailed description

ワイヤー コイリング バインディング マシン - ケーブル コイリング バインディング マシン: ワイヤー ハーネス生産

の半自動効率 はじめに:

ワイヤー コイリング バインディング マシン、ワイヤー ハーネスとケーブル アセンブリ プロセスを合理化するために設計された半自動の発電所をご紹介します。この高度なケーブルコイリングバインディングマシンは、精密技術と堅牢な構造を組み合わせて、優れた性能と効率を提供します。コイリングタイイングマシンとも呼ばれるこのユニットは、ACおよびDC電源ケーブルから機密性の高いデータラインやツイストバンドルまで、さまざまなワイヤの巻線と結束を自動化します。生産性の大幅な向上を体験し、この不可欠な機械で手作業の負担を排除します。

高効率ワイヤー加工の主な特長:

この半自動ワイヤーコイリングバインディングマシンは、スループットと操作の容易さを最大化する機能で設計されています:

自動巻線とバインディングを1回の操作で: このワイヤーコイリングバインディングマシンは、高度な技術と精密製造を採用して、単一の自動サイクルで巻線と結束の両方を実行します。ACケーブル、DCケーブル、データライン、ビデオケーブル、その他の電線やツイストバンドルを簡単に処理できます。
汎用性の高いワイヤハンドリング:ACケーブル、DCケーブル、データライン、ビデオケーブル、その他の電線、ツイストバンドルなど、幅広いワイヤタイプに対応し、ワイヤハーネスおよびケーブルアセンブリ内で幅広いアプリケーションの多様性を提供します。
生産性の大幅な向上:効率の劇的な向上を体験してください。このケーブルコイリングバインディングマシンは、手作業よりも3〜4倍高速に動作し、生産量を増やし、ターンアラウンドタイムを短縮することができます。
手作業を排除し、負担を軽減:この自動コイリングタイイングマシンは、面倒な手動巻き取りと製本の必要性を排除します。肉体的に厳しい作業や、手縛りによる指の怪我のリスクに別れを告げ、より安全で効率的な作業環境を作り出します。

精密および制御のための性能の特性:

このワイヤー コイリング結合機械は精密、ユーザー フレンドリー インターフェイスおよび強い性能によって特徴付けられる:

調節可能な巻上げおよび結合変数: 機械は50-250mmの多目的な巻上げの範囲および18-45mmの結合の範囲を提供し、コイルおよび束のサイズのいろいろを処理することを可能にする。
複数のツイスト形状: 丸型、長型、8 型タイなど、さまざまなツイスト形状を製造でき、さまざまな用途や美的要件を満たす柔軟性を提供します。
高い長さ精度:±(0.002 * L)mmの長さ精度で正確なワイヤー加工を保証し、一貫した正確なコイル寸法を保証します。
高い生産性:66〜75回/分の優れた生産性を達成し、大量生産のサイクルタイムを最大化し、サイクルタイムを最小限に抑えます。
低騒音運転:<70dBAの快適な騒音レベルで動作し、オペレーターにとってより快適で混乱の少ない作業環境を作り出します。
バイリンガル操作インターフェース:ユーザーフレンドリーなバイリンガル操作インターフェースを備えており、多様な従業員のセットアップ、操作、監視を簡素化します。
ロバストと安定したデザイン:頑丈な構造で構築されたこのマシンの重量は52kgで、寸法が最適化されているため、産業環境での安定した信頼性の高い動作が保証されます。
安全で耐久性のあるパッケージ:保護用の木製ケースに入れて出荷されるため、安全な配送と長期保管が保証されます。
グローバルな電気的互換性:AC 220 / 110V / 50 / 60HZの電気接続オプションを使用してグローバルに使用するように設計されており、さまざまな電源システムに簡単に統合できます。

業界全体の理想的なアプリケーション:

この効率的なコイリングタイイングマシンとケーブルコイリングバインディングマシンは、次のような幅広い業界やアプリケーションに最適です:

ワイヤーハーネスアセンブリ
ケーブル製造
電子機器生産
アプライアンス製造
自動車部品アセンブリ
通信ケーブル

信頼性の高い自動化のための技術仕様:

マシンタイプ: 半自動ワイヤーコイリングバインディングマシン
主な機能: ワイヤーコイリングバインディングマシン、ケーブルコイリングバインディングマシン、コイリングタイイングマシン(高効率、多用途)
巻線範囲:50-250mm(調整可能なコイル直径)
バインディング範囲:18-45mm(調整可能なバインディング直径)
ツイスト形状:ラウンド、ロング、8形状(フレキシブルタイ構成)
利用可能なワイヤタイプ:ACケーブル、DCケーブル、データライン、ビデオケーブル、およびその他の電線(汎用性の高いワイヤ互換性)
長さ精度:±(0.002 * L)mm(高精度)
生産性:66-75回/分(高スループット)
ノイズレベル:<70dBA(低ノイズ動作)
電気接続:AC 220 / 110V / 50 / 60HZ(グローバル互換性)
操作インターフェース:バイリンガル(ユーザーフレンドリー)
機械寸法:500mm * 300mm * 400mm(コンパクトベンチトップ)
重量:52kg(堅牢で安定)
パッケージ:木製ケース(安全な配送)

結論:

ワイヤーコイリングバインディングマシン - 優れたケーブルコイリングバインディングマシンと効率的なコイリングタイイングマシン - に投資して、ワイヤー加工に革命をもたらし、生産能力を向上させます。この半自動機は、比類のない生産性、精度、使いやすさを提供し、効率と製品品質を最大化するための理想的なソリューションとなっています。この革新的な機械があなたのワイヤーハーネスとケーブルアセンブリ操作をどのように変えることができるかについてもっと学ぶために、今日私達に連絡してください!

Model	WPM-212	WPM-212A	WPM-212C	WPM -212L
Winding range*	50-200mm	50-200mm	50-250mm	50-300mm
Binding range*	8-30mm	5-30mm	18-45mm	40-80mm
Tie length	65-130mm	75-140mm	120-190mm	200-300mm
Twist shape	Round, long, 8shape	Round, long, 8shape	Round, long, 8shape	Round, long, 8shape
Available wire	AC cable, DC cable, data line, video cable, other electric wires	AC cable, DC cable, data line, video cable, other electric wires	AC cable, DC cable, data line, video cable, other electric wires	AC cable, DC cable, data line, video cable, other electric wires
Length accuracy	±(0.002*L) mm	±(0.002*L) mm	±(0.002*L) mm	±(0.002*L) mm
Productivity	66-75 times/min	66-75 times/min	66-75 times/min	66-75 times/min
Noise level	<70dBA	<70dBA	<70dBA	<70dBA
Electrical connection	AC 220/110V/50/60HZ	AC 220/110V/50/60HZ	AC 220/110V/50/60HZ	AC 220/110V/50/60HZ
Operation interface	Touch screen	Touch screen	Touch screen	Touch screen
Machine dimension:	485*456*315mm	455*456*315mm	485*435*340mm	550*610*420mm
Weight:	45kg	42kg	52kg	65kg
Package:	Wooden case	Wooden case	Wooden case	Wooden case
